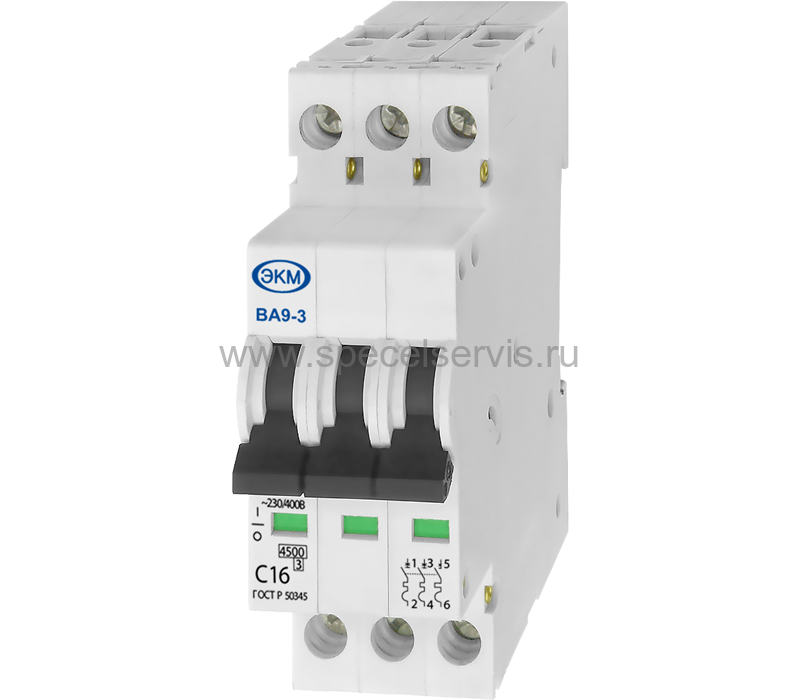

ВА-9-3 В20 4,5кА трехполюсный автомат 9мм, 20А
Наведите на картинку для увеличения
ВА-9-3 В20 4,5кА трехполюсный автомат 9мм, 20А – Описание
Выключатель автоматический половинной ширины ВА-9-3
Автоматические выключатели в ультратонком корпусе ВА-9-1, ВА-9-2, ВА-9-3 и ВА-9-4. ВА – современное поколение аппаратов, предназначенных для защиты электрических цепей от перегрузок и токов короткого замыкания (сверхтоков), а также для осуществления оперативного управления участками электрических цепей. Выключатели выпускаются с защитными характеристиками В, С.
- Соответствуют ГОСТ Р 50345-2010
- Ультратонкий корпус половинной ширины стандартного автомата - всего 9 мм
- Число полюсов - 3
- Размер окна клемм подключения 5х6.5 мм
- Клеммы с защитой от не правильного подключения провода
- Наличие индикатора состояния выключателя
Конструкция:
Автоматические выключатели ВА9-1, ВА9-2, ВА9-3 и ВА9-4 – электрические коммутационные аппараты снабженные двумя системами защиты от сверхтока: электротепловой и электромагнитной, с взаимосогласованными характеристиками. Предусмотрено одно, двух, трех, и четырехполюсное исполнение; монтаж автоматических выключателей производят на 35 мм монтажную DIN-рейку.
Принцип действия:
При перегрузках в защищаемой цепи протекающий ток нагревает биметаллическую пластину. При нагреве пластина изгибается и воздействует на рычаг свободного расцепления. При коротком замыкании в защищаемой цепи ток, протекающий через катушку электромагнита автоматического выключателя, многократно возрастает, соответственно, возрастает магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления. В обоих случаях подвижный контакт отходит от неподвижного, автомат выключается, происходит разрыв цепи, тем самым электрическая цепь защищается от перегрузок и токов короткого замыкания.
Технические характеристики ВА-9:
| Параметр | Ед.изм. | ВА-9-1, ВА-9-2, ВА-9-3 и ВА-9-4 |
| Номинальное рабочее напряжение Ue | В | AC230/400 |
| Номинальный рабочий ток Iн | А | 6, 10, 16, 20 |
| Номинальная частота тока сети | Гц | 50/60 |
| Напряжение постоянного тока на один полюс, не более | В | 48 |
| Наибольшая отключающая способность, не менее | кА | 4,5 |
| Класс токоограничения | 3 | |
| Электрическая износостойкость, не менее | циклов | 6000 |
| Механическая износостойкость, не менее | циклов | 15000 |
| Число полюсов | шт. | 1, 2, 3, 4 |
| Потребляемая мощность, не более | ВА | |
Диапазон рабочих температур | C | -40...+50 |
Температура хранения | C | -40...+70 |
| Степень защиты по клеммам в соответствии с ГОСТ 14254-96 | IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Максимальное сечение провода, присоединяемого к зажимам | мм | 16 |
| Характеристика теплового расцепителя | по ГОСТ Р 50345-99 | |
| Температура настройки. При использовании выключателей в другом температурном диапазоне необходимо пересчитать характеристику в соответствии с кривой рисунка ниже | C | 30 |
| Характеристика срабатывания электромагнитного расцепителя (см.рисунок) | B, C (tср<0,1с) | |
| Относительная влажность воздуха | % | до 80 (при 25 C) |
| Режим работы | круглосуточный | |
| Рабочее положение в пространстве | произвольное | |
| Габаритные размеры | мм | (9хN)х73х80 |
| Масса одного полюса, не более | кг | 0,052 |
| Наличие драгоценных металлов (серебро), на полюс | г | 0,3...0,5 |
