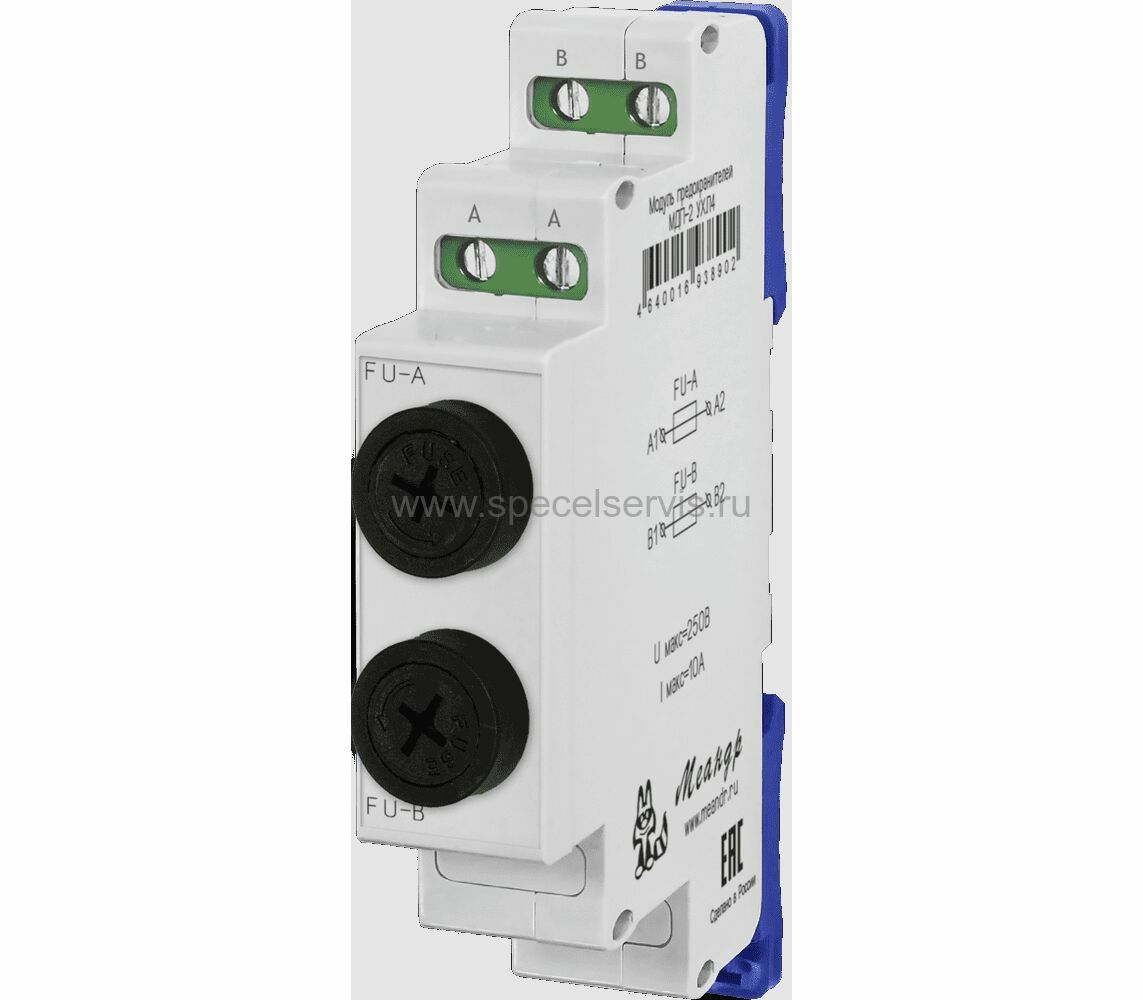

МДП-2 10А АС250В УХЛ4
Наведите на картинку для увеличения
МДП-2 10А АС250В УХЛ4 – Описание
Особенности:
- Возможность крепления на рейку-DIN и на ровную поверхность
- Переднее присоединение проводников
- Корпус шириной 18 мм
НАЗНАЧЕНИЕ МОДУЛЯ:
Модуль предохранителей МДП предназначен для применения в жилищных и промышленных проводках и охранных системах.
Выпускаются трёх видов:
МДП-1 - на 1 предохранитель (10А)
МДП-2 - на 2 предохранителя (10А)
МДП-3М - на 3 предохранителя + индикация каждого (5 А) АС250 В или DС250 В (при подключении на постоянный ток соблюсти полярность), предназначен для защиты 3-х изолированных электрических цепей плавкими вставками
Возможно применение любых плавких вставок, размером 5,2 мм Х 20 мм. Например, типа ВПБ6-1…ВПБ6-13, ВПТ6-1…ВПТ6-13, ВПТ19, или стеклянные импортные типа H520PT или аналогичные.
КОНСТРУКЦИЯ МОДУЛЯ:
Модуль выпускается в унифицированном пластмассовом корпусе с передним подключением коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки модуля на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2.
МДП-2 10А АС250В УХЛ4 – Характеристики
Технические характеристики:
- Номинальное рабочее напряжение: 250 В;
- Количество защищаемых цепей: 2;
- Максимальный ток: 10 А;
- Максимальные потери вставки: 1 Вт;
- Климатическое исполнение и категория
размещения по ГОСТ 15150-69 (без образования конденсата): УХЛ4;
- Диапазон рабочих температур: -25...+55 0C;
- Температура хранения: -40...+70 0C;
- Степень защиты по корпусу/по клеммам по
ГОСТ 14254-96: IP40/IP20;
- Относительная влажность: до 80 % (при 25
0C);
- Высота над уровнем моря: до 2000 м;
- Рабочее положение в пространстве:
произвольное;
- Режим работы: круглосуточный;
- Габаритные размеры: 18х93х62 мм;
- Масса, не более: 0,12 кг;
- Размер плавкой вставки, D х L: 5,2 х 20 мм
