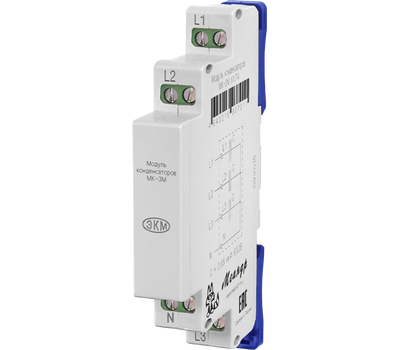

МК-3М УХЛ4 МЕАНДР - фото

Наведите на картинку для увеличения

434.70 Р
414.80 Р10+
398.20 Р25+
57 шт.
Оптовые цены:
Кол-во 10+ 25+
Цена 414.80 Р 398.20 Р
+

Минимальное кол-во: 1.

10140294
Бренд:МЕАНДР
Норма упаковки:1
Код даты:23+

МК-3М УХЛ4 – Описание

Модуль конденсаторов МК-3М

  • Применяется для оптимизации работы контактов различных коммутационных аппаратов, а также, для ослабления  импульсных помех
  • Установка на DIN-рейку 35мм
  • Корпус шириной 13мм


НАЗНАЧЕНИЕ МОДУЛЯ

Модуль конденсаторный МК-3М (далее модуль) предназначен для ослабления импульсных помех в трёхфазной или однофазной сети, а также для создания дополнительного тока для обеспечения надёжной коммутации различных коммутационных аппаратов при работе на холостом ходу (например, включение вводного автомата). Модуль может применяется совместно с импульсными реле типов РИО-1, РИО-2 и т.д., как комплектующее изделие для обеспечения работы большого количества кнопок управления с подсветкой.

КОНСТРУКЦИЯ МОДУЛЯ

Модуль выпускается в унифицированном пластмассовом корпусе с передним подключением коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки модуля на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.

РАБОТА МОДУЛЯ

Каждая из фаз сетевого напряжения подключается к соответствующим клеммам модуля конденсаторов - L1, L2, L3.
К клемме N подключается нулевой провод. В случае трёхпроводной сети нулевой провод не подключается. Допускается параллельное включение. При подключении проверить затяжку винтов крепления клемм и надёжность фиксации корпуса модуля на рейке. В модуле используются металлизированные полипропиленовые конденсаторы тип МКР 0,68 мкФ/630В.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МК-3М


ПараметрЕд.изм.МК-3М
Рабочее напряжениеВAC230
Максимальное рабочее напряжениеВDC630
Ёмкость конденсаторовмкФ0,68
Количество конденсаторовшт.3
Допустимое отклонение ёмкости%±10
Степень защиты по корпусу / по клеммам в соответствии с ГОСТ 14254-96 IP40/IP20
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (не допускать образования конденсата)   УХЛ4
Диапазон рабочих температур0C-25...+55
Степень загрязнения в соответствии с ГОСТ 9920-89 2
Монтажное положение в пространстве любое
Масса, не болеекг0,07

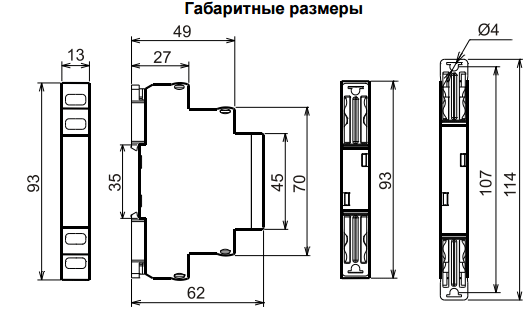

МК-3М обеспечение работы подсветки в кнопках управления лестничного освещения, 3 (рис.2)
МК-3М обеспечение работы подсветки в кнопках управления лестничного освещения, 3 (рис.3)

МК-3М УХЛ4 – Прикрепленные файлы

MK-3M (MK-3M.pdf, 219 Kb) [Скачать]
