МС-06-01 УХЛ4 – Описание
НАЗНАЧЕНИЕ:
Модули сопряжения (МС-06) (далее устройство) предназначены для расширения количества дискретных входов управляющего им контроллера. Содержат 2 гальванически развязанных входа. Определяют наличие переменного 50 Гц и постоянного напряжения в диапазоне от 100В до 300В.
Подключаются через интерфейс RS-485 по протоколу Modbus RTU.
КОНСТРУКЦИЯ:
Устройства выпускаются в унифицированном пластмассовом корпусе.
Крепление осуществляется на рейку DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на плоскость. Для установки на плоскость замки фиксации к DIN рейке раздвигаются, через открывшиеся отверстия производится закрепление к плоскости шурупами или иными элементами.
Клеммы винтовые. Доступ к головкам винтов со стороны лицевой панели.

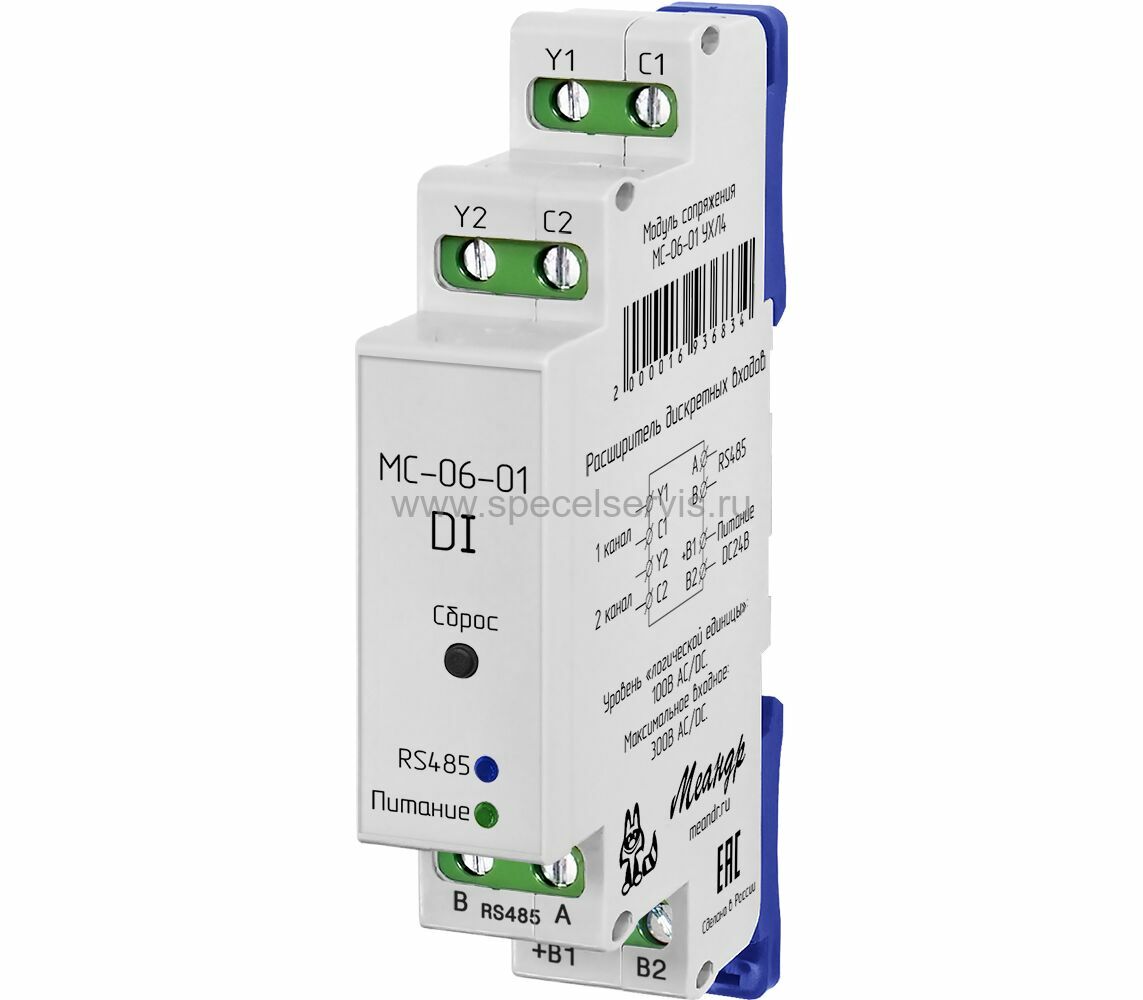

На лицевой панели устройства расположены:
- Кнопка "Сброс".
- Индикатор RS485, синий. Светится при передаче данных устройством.
Индикатор U, зелёный. Светится при наличии питания.
МС-06-01 УХЛ4 – Характеристики
Технические характеристики:
- Напряжение питания DC: 22 ... 26;
- Потребляемая мощность, не более: 1 Вт;
- Развязка гальваническая Питание - Остальные
клеммы: Да;
- Количество входов: 2;
- Напряжение высокого уровня сигнала на входе, не
менее: 250 В;
- Напряжение низкого уровня сигнала на входе, не более:
50 В;
- Напряжение на входе, не более: 250 АС, 300 DC В;
- Частота сигнала переменного напряжения: 45 ...
65 Гц;
- Развязка гальваническая Вход - Остальные клеммы:
Да;
- Сопротивление входа, не менее: 130 кОм;
- Интерфейс: RS-485;
- Скорость передачи данных: 9600, 14400, 19200,
28800, 38400, 57600, 76800, 115200 бит/c;
- Сопротивление входное, не менее: 7;
- Терминатор линии встроенный: отсутствует;
- Протокол: Modbus RTU;
- Время готовности, не более: 600 мс;
- Напряжение Питание - другие клеммы, не более:
1000 В;
- Напряжение Вход - другие клеммы, не более: 2000
В;
- Тип клемм: винтовые;
- Сечение подключаемых к клеммам проводников, не
более: 2,5 мм2;
- Габаритные размеры: 18 x 93 x 62 мм;
- Масса нетто/брутто, не более: 55/65 г;
- Климатическое исполнение и категория размещения
по ГОСТ 15150-69 (без образования конденсата): УХЛ4, УХЛ2;
- Диапазон рабочих температур -25…+55 (УХЛ4) °С,
-40…+55 (УХЛ2) °С;
- Температура хранения: -40…+70 °С;
- Относительная влажность, не более: 80 % (25 °С);
- Степень защиты по корпусу по ГОСТ 14254-96:
IP40;
- Степень защиты по клеммам по ГОСТ 14254-96:
IP20;
- Режим работы: круглосуточный;
- Положение рабочее в пространстве: произвольное.
