РКИ-2-300 220В

Реле контроля изоляции РКИ-2-300

Предназначено для контроля сопротивления изоляции под напряжением в сетях постоянного тока с изолированными шинами.

Реле РКИ-2-300 выполнено в корпусе для установки на DIN-рейку.

На передней панели прибора находятся светодиодные индикаторы «ПИТАНИЕ», «КОНТРОЛЬ СЕТИ», «НОРМА», «АВАРИЯ» и переключатель уставок порогового значения сопротивления изоляции «0…9».

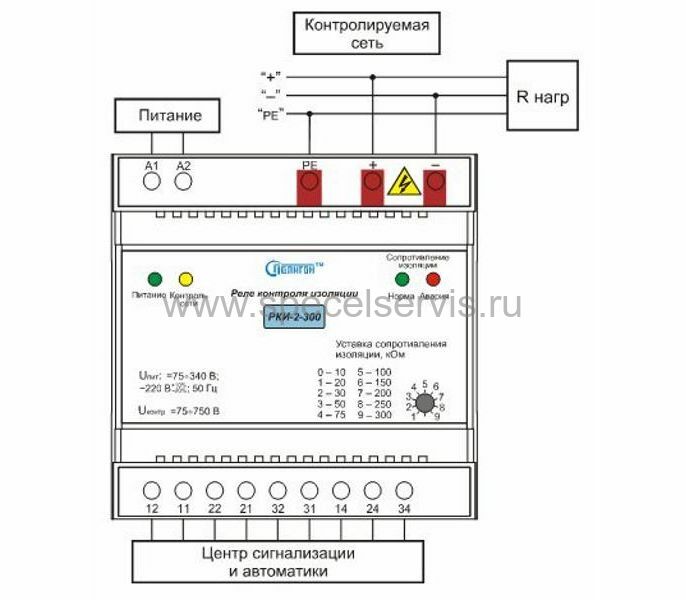

В верхней части блока находятся клеммные колодки для подключения питания прибора (A1, A2) и контролируемой сети («+», «-», PE). Питание реле может осуществляться от сети =75…340 В или от сети 220В, 50 Гц.
В нижней части блока находятся клеммные колодки контактов трех выходных реле 11-12-14; 21-22-24; 31-32-34 для подключения цепей сигнализации и автоматики.
Цепи питания, измерения и контакты выходных реле гальванически разделены.

* При подаче питания время тестирования увеличивается до 12…15 сек.
Климатическое исполнение У, категория размещения 2 по ГОСТ 15543.1-89

Технические параметры РКИ-2-300 220В:

• Масса 0,25 кг
• Габаритные размеры 88 х 90 х 60 мм
• Температура эксплуатации -40… 60 °С
• Сечение проводов для подключения 0,5…1,5 мм²
• Напряжение питания ~220 +10/-20% В, 50 или =75…340 Гц
• Коммутируемый ток контакта (АС1 250 В) 5 А
• Потребляемая мощность, не более 3 Вт
• Рабочее напряжения контролируемой сети 75...750 В
• Уставка пороговых значений сопротивления изоляции (с точностью, не ниже ±3%) 10;20; 30; 40; 50; 75; 100; 150; 200; 250; 300
• Гистерезис включения/включения сигнализации на пороговых значениях, не более 5%
• Временная задержка на включение сигнализации при ухудшении изоляции, не более* 5 сек
• Электрическая прочность изоляции питание/контролируемая сеть/ контакты выходных реле, не ниже (ГОСТ 15150-69) 4500 В
• Стойкость к воздействию механических ВВФ (ГОСТ 17516.1-90) М25
• Входное сопротивление, не менее 2,0 МОм
