РКИ-500 24В

Реле контроля изоляции РКИ-500

Предназначено для контроля сопротивления изоляции в однофазных и трехфазных сетях переменного напряжения до 450В частотой 50 Гц с изолированной нейтралью.

При ухудшении изоляции включается внутренняя система звукового и светового оповещения, и переключаются контакты исполнительного реле.

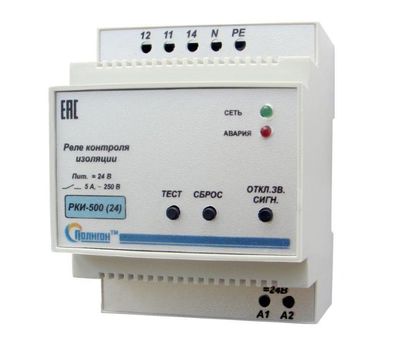

Блок «РКИ-500 (24)» выполнен в корпусе для установки на DIN-рейку.
На передней панели блока находятся светодиодные индикаторы «СЕТЬ», «АВАРИЯ» и кнопки «ТЕСТ», «СБРОС», «ОТКЛ.ЗВ.СИГН.».

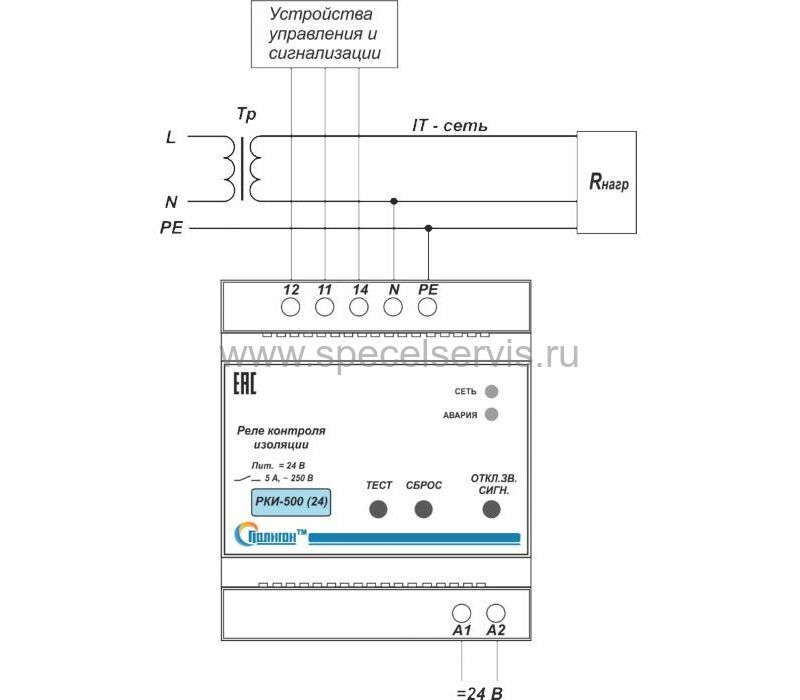

В верхней и нижней части блока находятся клеммные колодки для подключения питания, контролируемой сети и устройств управления и сигнализации.
Питание реле осуществляется от сети =24 В. Цепи питания (A1, A2), измерения (N, PE) и контактов выходного реле гальванически разделены.

Класс защиты - 0, ЭМС по ГОСТ Р 51318.14.1-99.

Технические параметры РКИ-500 24В:

• Номинальная мощность (ток фазы) 5 А
• Вес 0,25 кг
• Габаритные размеры 71 х 90 х 60 мм
• Температура эксплуатации -40 … +45 °С
• Напряжение питания 24±10% В
• Напряжение контролируемой сети (действующее значение) 0...450 В
• Пороговое значение сопротивления изоляции 500 кОм
• Временная задержка на включение сигнализации при ухудшении изоляции, не более, сек 8
• Измерительное напряжение 12 В
• Коммутируемый ток контакта (АС1 250 В) 5 А
• Потребляемая мощность, не более 3 Вт
