УСМ УХЛ4 – Описание

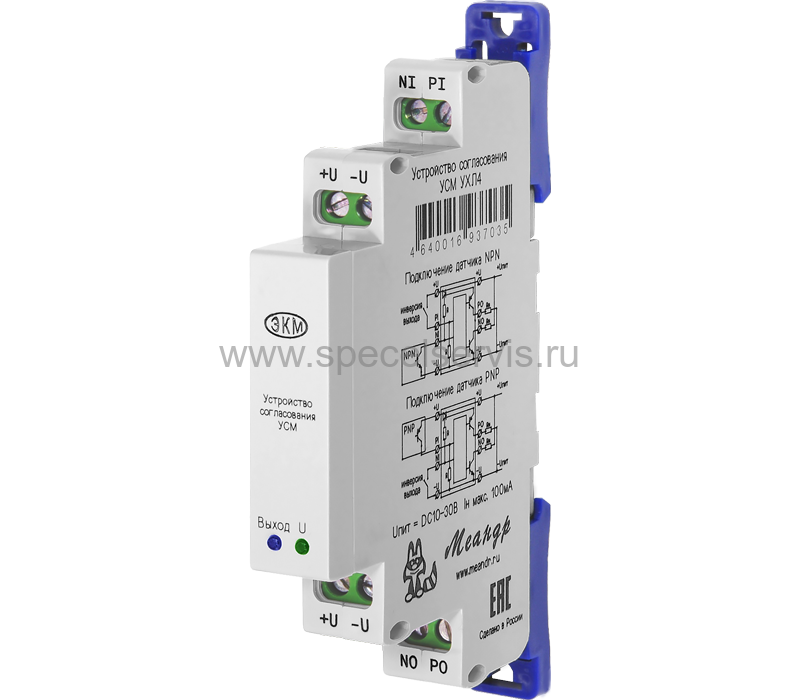

Устройство согласования выходов датчиков УСМ УХЛ4
- Согласование логических выходов датчиков с любым типом транзисторных выходов для подключения к нагрузке
- Возможность инвертирования выходного сигнала
- Питание DC10-30В
- Корпус шириной 13мм
НАЗНАЧЕНИЕ УСТРОЙСТВА
Устройство согласования предназначено для согласования выходов датчиков с любым типом транзисторных выходов (NPN или PNP) для подключения к нагрузке и возможностью инвертирования выходного сигнала.
КОНСТРУКЦИЯ УСТРОЙСТВА
Устройство выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены: зелёный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного транзистора.
ВНИМАНИЕ: Подключение выхода датчика и подключение нагрузки к клеммам устройства производить при отключённом напряжении питания.
Для удобства монтажа клеммы питания дублируются.
Параметр | Ед.изм. | Значение |
Напряжение питания | В | DC10...30 |
Максимальный ток нагрузки | А | 2 |
Ток потребления под нагрузкой | мА | <50 |
Ток потребления без нагрузки | мА | <20 |
Тип выходов | NPN, PNP | |
Входное сопротивление | Ом | 3000...5000 |
Время переключения | мкс | <5 |
Индикация: Питание Срабатывание | Зелёный Синий | |
Защита от переполюсовки | есть | |
Защита от перегрузки | нет | |
Защита от короткого замыкания | нет | |
Диапазон рабочих температур | 0C | -25...+55 |
Температура хранения | 0C | -40...+70 |
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 | |
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 | IP40/IP20 | |
Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
Относительная влажность воздуха | % | до 80 (при 250C) |
Высота над уровнем моря | м | до 2000 |
Рабочее положение в пространстве | произвольное | |
Режим работы | круглосуточный | |

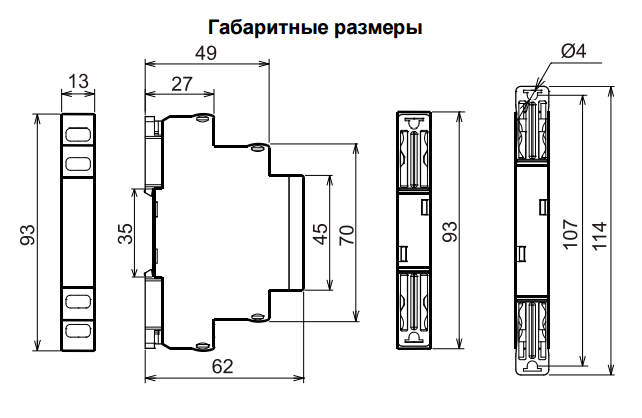

Габаритные размеры | мм | 13х93х62 |
Масса, не более | кг | 0,05 |
