СИМ-05-1-09 АС230В УХЛ2
Наведите на картинку для увеличения
СИМ-05-1-09 АС230В УХЛ2 – Описание
Счетчики СИМ-05-1-09 АС230В УХЛ2
Счётчик импульсов СИМ-05-1-09 АС230В УХЛ2 используется для подсчёта количества продукции, длины мерного материала, сортировки продукции, отсчёта партий продукции, суммарного количества изделий и т.п. Обеспечивает прямой, обратный или реверсивный счёт импульсов. Встроенный таймер позволяет использовать прибор в качестве счётчика наработки времени оборудования. Счётчик предназначен для некоммерческого учёта, допустимо использование для технологического контроля.
Основные особенности СИМ-05-1-09 АС230В УХЛ2:
- Прямой, обратный счёт импульсов или режим цифровой шкалы (реверсивный)
- Режим суммирования по двум входам
- Реальные единицы измерения
- Отображение величины до тысячных долей
- Подсчёт времени наработки оборудования (подсчёт моточасов)
- Управление нагрузкой двумя встроенными реле
- Сохранение результатов счёта при отключении питания
КОНСТРУКЦИЯ СЧЁТЧИКА ИМПУЛЬСОВ

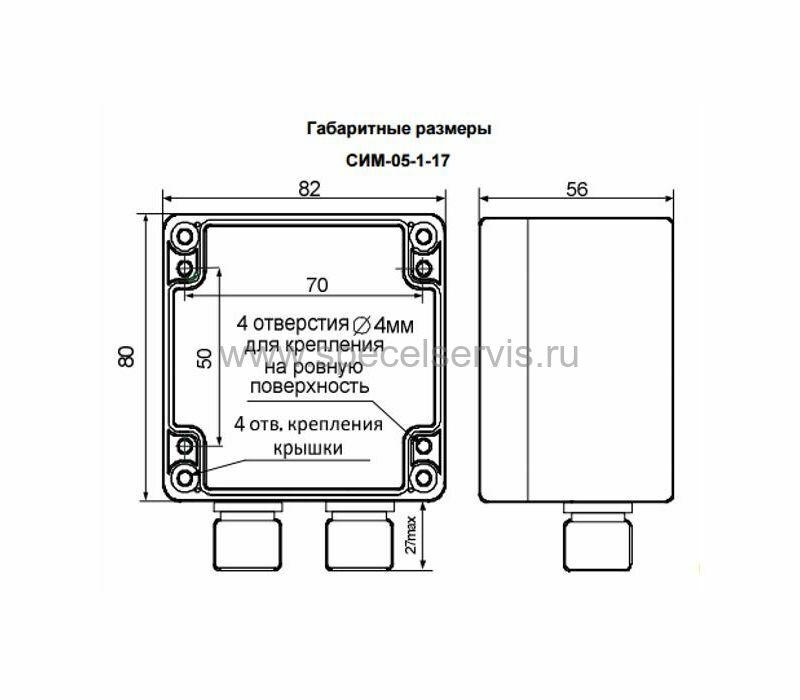

Счётчик монтируется на ровную поверхность (СИМ-05-1-17) или на щит (СИМ-05-1-09). Материал корпуса – ударопрочный полистирол. На лицевой панели расположены четыре кнопки управления и шестиразрядный индикатор. У счётчика СИМ-05-1-17 снизу корпуса расположены гермовводы для вывода проводов подключаемых к оборудованию. Для установки прибора необходимо закрепить его с помощью винтов или шурупов в отверстия корпуса. У счётчика СИМ-05-1-09 сзади расположены клеммные блоки для проводов подключаемых к оборудованию. Для установки прибора необходимо вырезать в панели окно размерами 94х94 мм, расположить прибор в окне, установить на боковые поверхности прибора кронштейны крепления, входящие в комплект поставки, и винтами прижать устройство к панели.

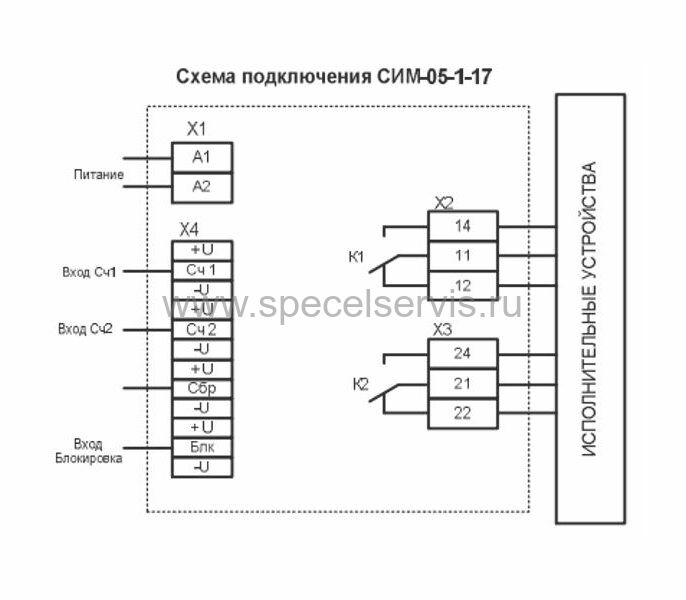

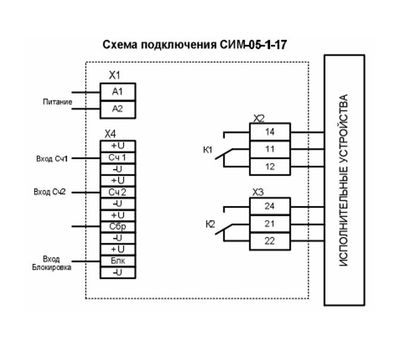

В качестве внешнего устройства могут быть использованы любые (оптические, индуктивные, ёмкостные или контактные) датчики, имеющие на выходе транзисторные NPN или PNP ключи с открытым коллектором, HTL-выход и сухой контакт.
РАБОТА СЧЁТЧИКА
Работа осуществляется в рабочем режиме или режиме настройки. При подаче питания счётчик находится в рабочем режиме и анализирует входные сигналы, при этом счёт импульсов и управление встроенными реле происходит по алгоритму счёта, заданному заводскими настройками (см. заводские настройки). Все остальные параметры работы счётчика определяются пользователем в меню настроек. Доступ в меню настроек возможен после ввода PIN-кода.
ВНИМАНИЕ: PIN-код нанесён на задней стенке корпуса счётчика.
Технические характеристики СИМ-05-1-09 АС230В УХЛ2:
| Параметр | Ед.изм. | СИМ-05-1-17, СИМ-05-1-09 | ||
| Напряжение питание | В/Гц | АС160...240/ 50 | DC24 | DC12 |
| Внутренний адаптер питания датчиков | В | DC12 | DC24 | DC12 |
| Максимальное потребление датчиков | мА | 90 | ||
|
Количество разрядов дисплея
|
ед.
|
6
|
||
|
Диапазон пределов подсчета событий
|
ед.
|
-99999…999999
|
||
|
Учёт суммарной наработки
|
ч
|
999999 старшей части
999.999 младшей части
|
||
|
Учёт суммарной наработки времени
|
ч
|
999999
|
||
|
Основная погрешность отсчета времени, не более
|
%
|
5
|
||
|
Диапазон задания коэффициента пересчёта
|
ед.
|
0,00001...9,99999
|
||
|
Диапазон задания предделителя счётных входов
|
ед.
|
1...9999
|
||
|
Диапазон задания скорости счёта программный фильтр
|
с
|
0...9,9999
|
||
|
Диапазон задания времени срабатывания выходных реле
|
с
|
0...9,9
|
||
|
Количество входов (Сч1, Сч2, Сброс, Блокировка)
|
ед.
|
4
|
||
|
Тип подключаемых датчиков (аппаратное согласование)
|
|
NPN, PNP, HTL, или "сухой" контакт
|
||
|
Уровень логического нуля "лог.0"
|
В
|
0...2
|
||
|
Уровень логической единицы "лог.1"
|
В
|
8...15
|
||
|
Максимальная частота входных импульсов Сч1 и Сч2
(достигается при скважности 2) |
кГц
|
20
|
||
|
Минимальная длительность входного импульса Сч1 и Сч2
|
мкс
|
25
|
||
|
Максимальная частота входных импульсов Сч1 и Сч2 при диаграмме работы 03
|
кГц
|
10
|
||
|
Минимальная длительность входного сигнала (Сброс и Блокировка)
|
мс
|
40
|
||
|
Количество выходных реле
|
|
2х1 переключающая группа
|
||
|
Максимальное коммутируемое напряжение
|
В
|
400
|
||
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
|
А
|
5
|
||
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 1250/150 | ||
|
Габаритные размеры
|
мм
|
82х80х56 (СИМ-05-1-17)
96х96х75 (СИМ-05-1-09)
|
||
|
Размер окна индикации
|
мм
|
14х47(СИМ-05-1-17)
20х76 (СИМ-05-1-09)
|
||
|
Высота цифры
|
мм
|
10 (СИМ-05-1-17)
15 (СИМ-05-1-09)
|
||
|
Степень защиты
|
|
IP54 (СИМ-05-1-17)
IP54 (по лиц. пан.) /IP20 (по клеммам) (СИМ-05-1-09)
|
||
|
Диапазон рабочих температур
|
0C
|
-40...+55
+1...+55 (ТМ)
|
||
|
Температура хранения
|
0C
|
-40...+70
|
||
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
|
уровень 3 (2кВ/5кГц) | |||
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
|
уровень 3 (2кВ А1-А2) | |||
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)
|
УХЛ4 или УХЛ2 или ТМ | |||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |||
| Относительная влажность воздуха | % | до 80 (при 250C) | ||
| Высота над уровнем моря | м | до 2000 | ||
| Рабочее положение в пространстве | произвольное | |||
|
Режим работы
|
|
круглосуточный
|
||
|
Срок хранения информации при отключенном питании
|
|
не ограничено
|
||
| Масса, не более | кг | 0,5 | ||
РЕЖИМЫ РАБОТЫ СЧЁТЧИКА ИМПУЛЬСОВ
 |

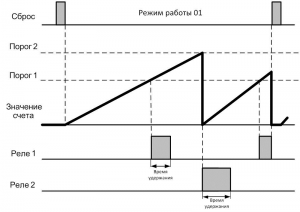

Режим работы 01. Реле 1 включается при достижении значения (Порог 1) на заданное время удержания. При достижении значения (Порог 2) текущее значение счётчика обнуляется и включается реле 2 на заданное время удержания.
|
 |

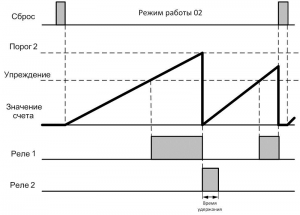

Режим работы 02. Реле 1 включается при значении счёта равного значению (Порог 2) минус значение (Упреждения). Выключение реле 1 происходит при достижении значения (Порог 2), при этом текущее значение счётчика обнуляется и включается реле 2 на заданное время удержания.
ВНИМАНИЕ: Максимальное значение «Упреждения» равно значению «Порог 2» минус единица счёта.
|
 |

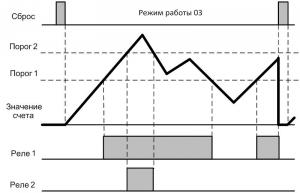

Режим работы 03. Реле 1 включается при достижении значения (Порог 1) и выключается при значении счёта равного (Порог 1) минус единица. Реле 2 включается при достижении значения (Порог 2) и выключается при значении счёта равного (Порог 2) минус единица.
|
 |
Диаграмма счёта 01
Счётчик суммирует импульсы, поступающие на вход Сч1 и на вход Сч2. По команде Сброс значение счётчика обнуляется. В настройках устанавливаются параметры импульса, при котором производится срабатывание отсчётного устройства (передний или задний фронт импульса).
|
 |
Диаграмма счёта 02
Счёт импульсов происходит по Входу Сч1
Импульс по Входу Сч2 задаёт направление счёта.
Значение уровня логического «0» в пункте
 меню настроек задаёт счёт на суммирование. Значение уровня логической «1» задаёт счёт на вычитание. По команде Сброс значение счётчика обнуляется. Настройка параметров входов обеспечивается в меню настроек. |
 |
Диаграмма счёта 03 - режим цифровая шкала (реверсивный)
Реверсивный счёт позволяет суммировать и вычитать импульсы, поступившие на входы Сч1 и Сч2. Обязательным условием для суммирования является завершение полного цикла изменения входных сигналов:
1. Сч1 изменение входного напряжения от «лог.0» к «лог.1»
2. Сч2 изменение входного напряжения от «лог.0» к «лог.1»
3. Сч1 изменение входного напряжения от «лог.1» к «лог.0»
4. Сч2 изменение входного напряжения от «лог.1» к «лог.0»
Обязательным условием для вычитания является завершение полного цикла изменения входных сигналов:
1. Сч2 перепад входного напряжения от «лог.0» к «лог.1»
2. Сч1 перепад входного напряжения от «лог.0» к «лог.1».
3. Сч2 перепад входного напряжения от «лог.1» к «лог.0»
4. Сч1 перепад входного напряжения от «лог.1» к «лог.0»
По команде Сброс значение счётчика обнуляется.
Используется при работе с инкрементальными энкодерами.
|
 |
Диаграмма счёта 04
Счёт импульсов по входу Сч1 на суммирование, по входу Сч2 на вычитание. Сброс значение счётчика обнуляется.
|
