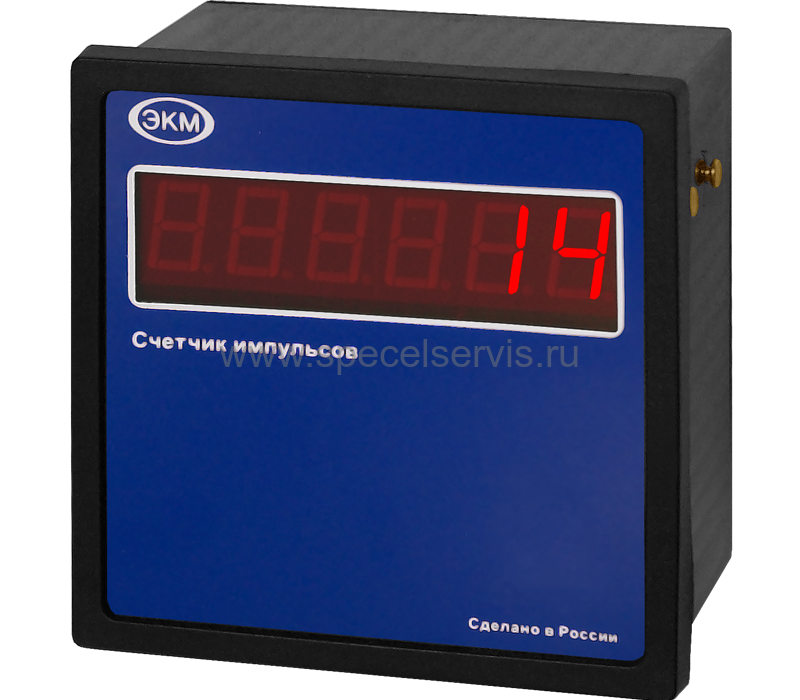

СИМ-05-6-09 DC10-30В УХЛ4

Счетчик импульсов СИМ-05-6-09 DC10-30В УХЛ4 только индикация

• Прямой и обратный счёт импульсов или режим цифровой шкалы
• Режим суммирования по двум входам
• Отображение величины до тысячных долей
• Подсчёт времени наработки оборудования (подсчёт моточасов)
• Сохранение результатов счета при отключении питания

НАЗНАЧЕНИЕ СЧЕТЧИКА ИМПУЛЬСОВ

Счётчики импульсов СИМ-05-6 предназначены для подсчёта событий (импульсов) от внешних датчиков и отображения текущих значений на цифровом индикаторе. Используется внешняя кнопка "СБРОС", подключаемая к разъёмам датчика.


КОНСТРУКЦИЯ СЧЕТЧИКА ИМПУЛЬСОВ

Счётчик монтируется на ровную поверхность (СИМ-05-6-17) или в щит (СИМ-05-6-09). Материал корпуса - ударопрочный полистирол.  Счётчики СИМ-05-6-17 устанавливают на ровную поверхность с помощью винтов или шурупов в отверстия корпуса, снизу корпуса расположены гермовводы для вывода проводов, подключаемых к оборудованию. Для установки счётчиков СИМ-05-6-09 в щит необходимо вырезать в панели окно размерами 94х94 мм, расположить прибор в окне, установить на боковые поверхности прибора кронштейны крепления, входящие в комплект поставки, и винтами прижать устройство к панели. Сзади расположены клеммные блоки для подключения проводов.

В качестве внешних устройств могут быть использованы любые (оптические, индуктивные, ёмкостные или контактные) датчики, имеющие на выходе транзисторные NPN или PNP ключи с открытым коллектором, HTL-выход и сухой контакт.

РАБОТА СЧЁТЧИКА ИМПУЛЬСОВ

При подаче питания, счётчик сразу переходит в режим счета входных импульсов, начиная с последнего запомненного значения. Сброс сосчитанных импульсов осуществляется внешним сигналом сброса, который происходит по перепаду входного напряжения от «лог.0» к «лог.1» () или удержанием кнопки «СБРОС» в течении 5с. При этом текущее значение счётчика обнуляется и процесс счета повторяется. Значение счета сохраняется прибором в энергонезависимой памяти в момент снятия напряжения питания.

Счётчик имеет два режима работы.
В «Режиме 1» счётчик суммирует все импульсы, поступившие как на вход «Счёт1» так и на вход «Счёт2». При этом по входу «Счёт1» суммирование происходит по перепаду входного напряжения от «лог.1» к «лог.0» (), а по входу «Счёт2» - суммирование происходит по перепаду входного напряжения от «лог.0» к «лог.1» ().

В «Режиме 2» счётчик может, как суммировать так и вычитать импульсы, поступившие на входы «Счёт1» и «Счёт2». Обязательным условием для суммирования является завершение полного цикла изменения входных сигналов:

1. «Счёт1» перепад входного напряжения от «лог.0» к «лог.1» ().
2. «Счёт2» перепад входного напряжения от «лог.0» к «лог.1» ().
3. «Счёт1» перепад входного напряжения от «лог.1» к «лог.0» ().
4. «Счёт2» перепад входного напряжения от «лог.1» к «лог.0» ()

 Обязательным условием для вычитания является завершение полного цикла изменения входных сигналов:

1. «Счёт2» перепад входного напряжения от «лог.0» к «лог.1» ().
2. «Счёт1» перепад входного напряжения от «лог.0» к «лог.1» ().
3. «Счёт2» перепад входного напряжения от «лог.1» к «лог.0» ()
4. «Счёт1» перепад входного напряжения от «лог.1» к «лог.0» ()

Для нормальной работы счётчика в этом режиме необходимо, чтобы выходы датчиков, подключённых ко входам «Счёт1» и «Счёт2» были одинакового типа, т.е. оба или NPN, или PNP.
