СИМ-05ч-1-09 AC400В УХЛ4

Снят с производства

см. аналог СИМ-05ч-2-17

ОБЩИЕ СВЕДЕНИЯ

Счетчик моточасов СИМ-05ч (моторесурса, наработки) предназначен для подсчета (учета) времени работы и количества включений оборудования в процессе эксплуатации. СИМ-05ч отсчитывает время с момента включения питания и до момента его выключения. Значение времени наработки отображается на светодиодном индикаторе. В момент включения отображается количество включений (кратковременно при каждом включении). Данные записываются в энергонезависимую память счетчика.

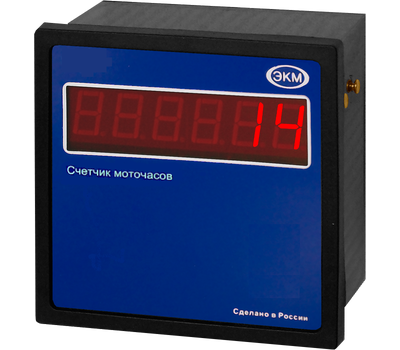

Счетчик СИМ-05ч-1 представляет собой электронное устройство, реализованное на современной элементной базе. На лицевой панели расположен шестиразрядный индикатор. В нижней части корпуса расположен гермоввод для подключения контролируемого оборудования к пружинным клеммам счетчика. Питание на счётчик должно подаваться через пускатель контролируемого оборудования и подключается к разъёму Х1, своего выключателя питания счетчик не имеет. При необходимости возможен сброс данных.

ПРИНЦИП РАБОТЫ

При подаче питания на индикаторе на несколько секунд отображается текущее число включений, а затем - текущее значение времени наработки на момент включения и далее - его текущее значение. Количество задействованных разрядов индикатора, отведенных для индикации часов, минут и секунд, определяется количеством фактически отработанных часов. На индикаторе разряды, отведенные для часов/минут/секунд, разделяются точками. По мере увеличения количества разрядов, занятых отсчитанными часами, местоположение разграничительных точек сдвигается вправо и соответственно уменьшается количество младших разрядов, первоначально отведенных для индикации единиц секунд, десятков секунд, единиц минут и десятков минут.

КОНСТРУКЦИЯ СЧЕТЧИКА

Конструктивно изделие имеет исполнение для монтажа на ровную поверхность. Для установки прибора необходимо закрепить его с помощью винтов или шурупов в отверстия, расположенные по углам корпуса. Материал корпуса – ударопрочный полистирол.
