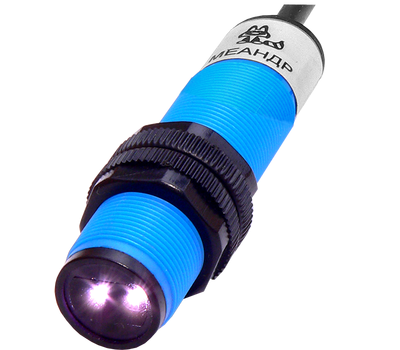

СИМ-05ч-1-09 DC10-30B УХЛ2

Цилиндрический датчик фотометки

• Обучение касанием сенсора
• Возможность работы с цветными малоконтрастными метками
• Визуальный контроль срабатывания
• Широкий диапазон питающего напряжения
• Защита от переполюсовки питающего напряжения
• Самовосстанавливающаяся защита выхода от КЗ долговременного действия

НАЗНАЧЕНИЕ ДАТЧИКА ФОТОМЕТКИ

Бесконтактный датчик фотометок ВИКО-МС-(11, 14)-М18 предназначен для обнаружения цветных полиграфических меток или кромок самоклеющихся этикеток на прозрачной или полупрозрачной поверхности. Датчики выпускаются с различными спектрами излучения. Датчик используется в составе упаковочного оборудования автоматических технологических линий.

РАБОТА ДАТЧИКА ФОТОМЕТКИ

В одном корпусе встроены и приёмник, и излучатель. Излучатель посылает узкий световой луч в сторону объекта контроля. Приёмник улавливает свет, отражённый непосредственно от самого объекта. В связи с этим рабочая зона выключателя сильно зависит от отражающих свойств объекта. При эксплуатации датчика необходимо учитывать эти свойства. Конструкция датчика позволяет работать с объектами, расположенными практически вплотную к датчику, а также с зеркальными объектами.

Работа датчика осуществляется в двух режимах: рабочий режим, режим обучения.

В рабочем режиме выходной сигнал определяется наличием объекта находящегося в зоне контроля. Управление осуществляется потенциалом на проводе управления при подаче питания. При высоком уровне включается режим «dark off», при низком — «dark on» (см. диаграммы работы).

В режиме обучения осуществляется определение уровней включения и выключения с помощью сенсорного контакта, расположенного на корпусе датчика рядом со светодиодным индикатором.

 ВНИМАНИЕ:  Провод управления обязательно должен быть подключён к плюсу или минусу питания.
 ВНИМАНИЕ:  В датчиках ВИКО-МС-11(14) установлен синий/зелёный светодиод индикации.

 Светодиодная индикация датчика в рабочем режиме:
 Горит синий индикатор — выход открыт;
 Горит зелёный индикатор — выход закрыт;
 Периодическое мигание синего индикатора — срабатывание защиты от перегрузки выхода.

Светодиодная индикация датчика в режиме обучения:
Частое мигание синего индикатора — перепад между сохранённым уровнем первого объекта и уровнем текущего объекта, находящегося в зоне контроля датчика, слишком мал;
Частое мигание зелёного индикатора — перепад между сохранённым уровнем первого объекта и уровнем текущего объекта, находящегося в зоне контроля датчика, достаточен для успешного завершения обучения;
Периодическое мигание синего и зелёного индикатора — обучение прошло неудачно, перепад контрастности между меткой и фоном очень мал или сигнал в обоих случаях недостаточный.
