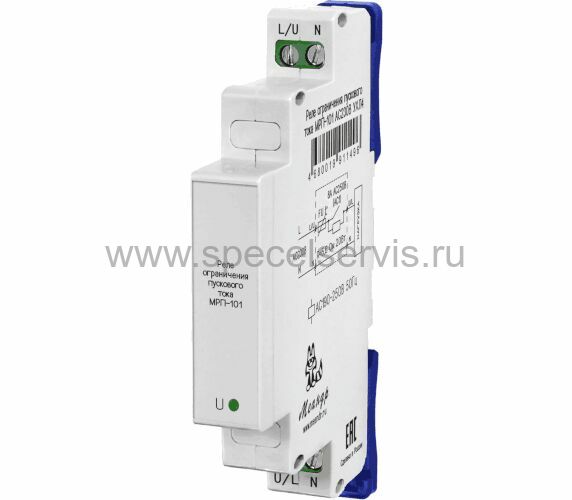

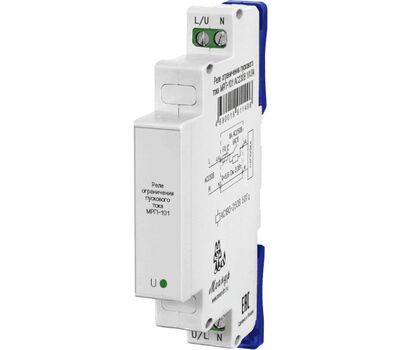

МРП-101 AC230В УХЛ2

Особенности:

• Ограничение пускового тока емкостных нагрузок до 30А (МРП-101)
• Максимальная ёмкость нагрузки – 1500 мкФ:
• МРП-101 максимальный ток нагрузки – 8 А, максимальный ток нагрузки – 8 А
• Встроенный термопредохранитель
• Подключается МЕЖДУ выключателем и нагрузкой
• Подключение входных цепей не критично, сверху или снизу
• Ширина корпуса 13 мм

НАЗНАЧЕНИЕ РЕЛЕ:

Реле ограничения пускового тока МРП-101 и МРП-108 предназначены для уменьшения пусковых токов при включении емкостных нагрузок (например, импульсных БП, драйверов LCD и т.д.).

 КОНСТРУКЦИЯ РЕЛЕ:

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Для защиты от возможного перегрева в схему устройства интегрирован одноразовый термопредохранитель. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм².

 ВНИМАНИЕ! Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6х3,5 мм

 РАБОТА РЕЛЕ МРП-101:

При подаче питания на устройство контакты встроенного реле разомкнуты. Через фиксированное время контакты реле замыкаются. В дальнейшем реле на работу нагрузки влияния не оказывает. Ток ограничивается встроенным резистором. Светодиодный индикатор «U» сигнализирует о наличии напряжения питания на устройстве.

 ВНИМАНИЕ! В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. Неправильное положение контактов перед первым включением реле не является признаком дефектности реле. При первом включении исходное (выключенное) состояние контактов восстанавливается. Не устанавливать реле в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию при срабатывании (например, мощные пускатели и др.).

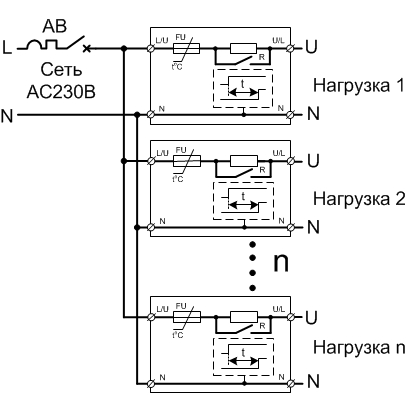

СХЕМЫ ПОДКЛЮЧЕНИЯ

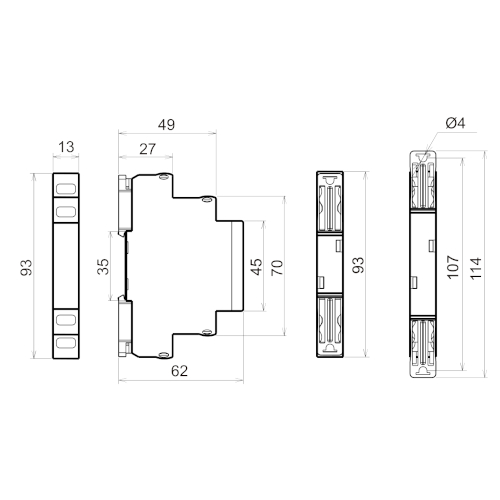

ГАБАРИТНЫЕ РАЗМЕРЫ
