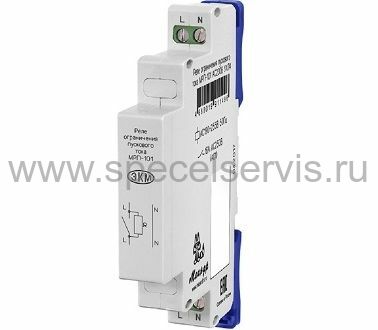

МРП-101 AC230В УХЛ4
Наведите на картинку для увеличения
МРП-101 AC230В УХЛ4 – Описание
Реле ограничения пускового тока МРП-101 AC230В УХЛ4
- Ограничение пускового тока емкостных нагрузок до 30А
- Максимальная ёмкость нагрузки - 2000мкФ, максимальный ток нагрузки - 16А
- Подключается МЕЖДУ выключателем и нагрузкой
- Ширина корпуса 13мм
НАЗНАЧЕНИЕ РЕЛЕ
Реле ограничения пускового тока МРП-101 предназначены для уменьшения пусковых токов при включении емкостных нагрузок. Снижение пускового тока (импульсных БП, драйверов LED) осуществляется встроенным резистором с последующим замыканием резистора встроенным реле через некоторое время.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.
РАБОТА РЕЛЕ
При включении напряжения контакты встроенного реле разомкнуты. Ток ограничивается встроенным резисторм. Через заданное время задержки контакты реле замыкаются. В дальнейшем реле на работу нагрузки влияния не оказывает.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||
| Параметр | Ед.изм. | МРП-101 |
| Напряжение питания | В | AC230 |
| Частота питающей сети | Гц | 50 |
| Мощность потребляемая катушкой, не более | Вт | 1 |
| Время включения реле | с | 0,25 |
| Максимальная суммарная ёмкость нагрузки, не более | мкФ | 2000 |
| Количество и тип контактор |
| 1 замыкающий |
| Максимальный рабочий ток: АС250В 50Гц (АС1) | А | 16 |
| Максимальная частота коммутаций при ёмкости нагрузки 2000 мкФ, не более | цикл/мин | 4000 |
| Электрическая прочность (питание-контакты) | В | AC2000 (50Гц - 1мин) |
| Механическая износостойкость, не менее | циклов | 10*106 |
| Электрическая износостойкость | циклов | 100000 |
| максимальная частота коммутаций, не более | цикл/ч | 600 |
| Диапазон рабочих температур (по исполнениям) | ?C | -25…+55 (УХЛ4) -40…+55 (УХЛ2) |
| Температура хранения | ?C | -40...+70 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
| УХЛ4 или УХЛ2 |
| Степень защиты реле: по корпусу / по клеммам в соответствии с ГОСТ 14254-96 |
| IP40/IP20 |
| Степень загрязнения в соответствии с ГОСТ 9920-89 |
| 2 |
| Относительная влажность воздуха | % | до 80 (при 25?C) |
| Рабочее положение в пространстве |
| произвольное |
| Режим работы |
| круглосуточный |

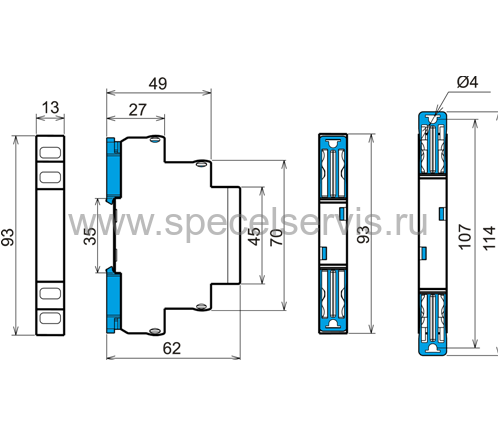

| Габаритные размеры | мм | 13х93х62 |
| Масса | кг | 0,06 |
| * - зависит от исполнения | ||
СХЕМЫ ПОДКЛЮЧЕНИЯ МРП-101
