АЗУ-М485 УХЛ2 – Описание

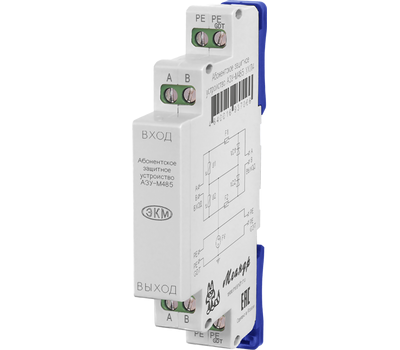

Устройство защиты абонентских линий АЗУ-М485 УХЛ2 и систем передачи данных
Используется интерфейс RS485 в ультратонком корпусе 13мм
НАЗНАЧЕНИЕ УСТРОЙСТВА
Устройство защиты абонентский линий АЗУ-М485 предназначено для защиты оборудования распределённых сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), высокоскоростных цифровых интерфейсов передачи данных, цифровых абонентских линий, сигнальных линий систем управления и измерения и др. со скоростями передачи данных до 10Мбит/с от импульсных перенапряжений (грозовых, электростатических разрядов и др.).
КОНСТРУКЦИЯ УСТРОЙСТВА
Устройство АЗУ-М485 выполнено в пластмассовом корпусе класса защиты IP40. Крепление устройства осуществляется на DIN-рейку шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки на ровную поверхность замки необходимо раздвинуть. В корпусе устройства установлены клеммы для подключения проводников защищаемой линии.
УСЛОВИЯ ЭКСПЛУАТАЦИИ УСТРОЙСТВА
Устройство защиты от импульсных перенапряжений типа АЗУ-М485 является прибором многократного действия и рассчитано на пропускание импульсных токов большой величины, возникающих при прямом ударе молнии в систему внешней молниезащиты объекта.
Устройство АЗУ-М485 рекомендуется размещать возле защищаемого оборудования.
Подключение устройств АЗУ-М485 к шине заземления осуществляется с помощью проводника сечением 1,5-2,5мм?. Заземляющий проводник должен иметь по возможности наименьшую длину.
Подключение устройства осуществляется только специально подготовленным квалифицированным персоналом.

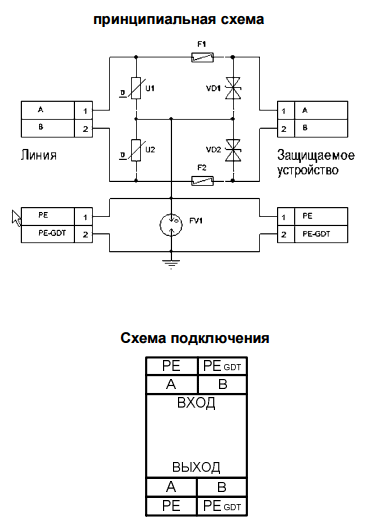

| Параметр | Ед.изм. | Значение |
| Количество защищаемых пар | 1 | |
| Номинальное рабочее напряжение DC | В | 6 |
| Макс. длительное рабочее напряжение DC | В | 300 |
| Максимальный разрядный ток (8/20), Imax | мА | 100 |
| Номинальный ток | кА | 2,5 |
| Время срабатывания, tA | нс | <30 |
| Скорость передачи данных | Мбит/с | 10 |
| Вносимое сопротивление на линию | Ом | 20 |
| Паразитная ёмкость, С, не более | пФ | 300 |
| Потребляемая мощность, не более | ВА | 2 |
| Диапазон рабочих температур (по исполнениям) | 0C | -25...+55 (УХЛ4) -40...+55 (УХЛ2) |
| Температура хранения | 0C | -40...+70 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А-В) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 | |
| Степень защиты по корпусу/по клеммам в соответствии с ГОСТ 14254-96 | IP40/IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Монтаж | DIN-рейка 35 мм или винтами М4 | |
| Сечение присоединяемых проводников | мм? | 0,25-2,5 |
| Материал корпуса | ABS, V0 | |
| Цвет корпуса | светло-серый, RAL7035 | |
| Относительная влажность воздуха | % | до 80 (при 25 °C) |
| Режим работы | круглосуточный | |
| Рабочее положение в пространстве | произвольное | |
| Габаритные размеры | мм | 13х62х93 |
| Масса | кг | 0,06 |
