АЗУ-М485 УХЛ4
Наведите на картинку для увеличения
АЗУ-М485 УХЛ4 – Описание

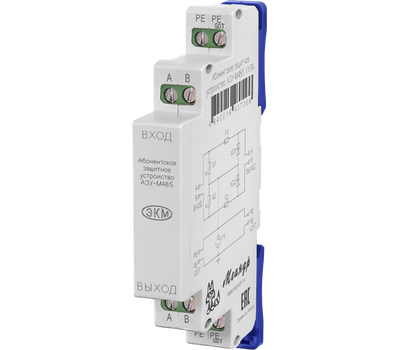

Устройство защиты АЗУ-М485 УХЛ4
Используется для защиты абонентских линий и систем передачи данных на основе интерфейса RS485 от импульсных перенапряжений большой величины (грозовых, электростатических разрядов и др.). Устройство компактно благодаря тонкому корпусу в 13 мм из АВС пластика, класс защиты IP40. АЗУ-М485 рекомендуется размещать возле защищаемого оборудования. Монтаж выполняют на DIN-рейку стандартной ширины 35мм, а также к ровной горизонтальной или вертикальной поверхности. Для установки на ровную поверхность замки необходимо раздвинуть. В корпусе устройства установлены клеммы для подключения проводников защищаемой линии. Подключение к шине заземления осуществляется с помощью проводника сечением 1,5-2,5мм, причем его длина должна быть максимально короткой.
Технические характеристики
| Параметр | Ед.изм. | Значение |
| Количество защищаемых пар | 1 | |
| Номинальное рабочее напряжение DC | В | 6 |
| Макс. длительное рабочее напряжение DC | В | 300 |
| Максимальный разрядный ток (8/20), Imax | мА | 100 |
| Номинальный ток | кА | 2,5 |
| Время срабатывания, tA | нс | <30 |
| Скорость передачи данных | Мбит/с | 10 |
| Вносимое сопротивление на линию | Ом | 20 |
| Паразитная ёмкость, С, не более | пФ | 300 |
| Потребляемая мощность, не более | ВА | 2 |
| Диапазон рабочих температур | 0C | -25...+55 |
| Температура хранения | 0C | -40...+70 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А-В) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 | |
| Степень защиты по корпусу/по клеммам в соответствии с ГОСТ 14254-96 | IP40/IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Монтаж | DIN-рейка 35 мм или винтами М4 | |
| Сечение присоединяемых проводников | мм | 0,25-2,5 |
| Материал корпуса | ABS, V0 | |
| Цвет корпуса | светло-серый, RAL7035 | |
| Относительная влажность воздуха | % | до 80 (при 25 °C) |
| Режим работы | круглосуточный | |
| Рабочее положение в пространстве | произвольное | |

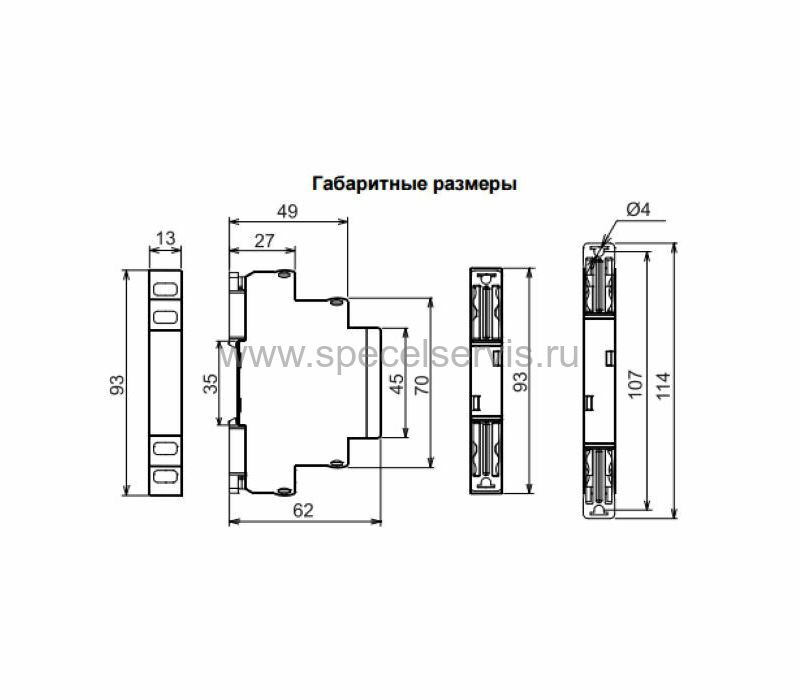

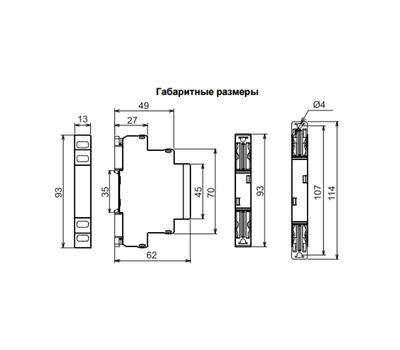

| Габаритные размеры | мм | 13х62х93 |
| Масса | кг | 0,06 |
