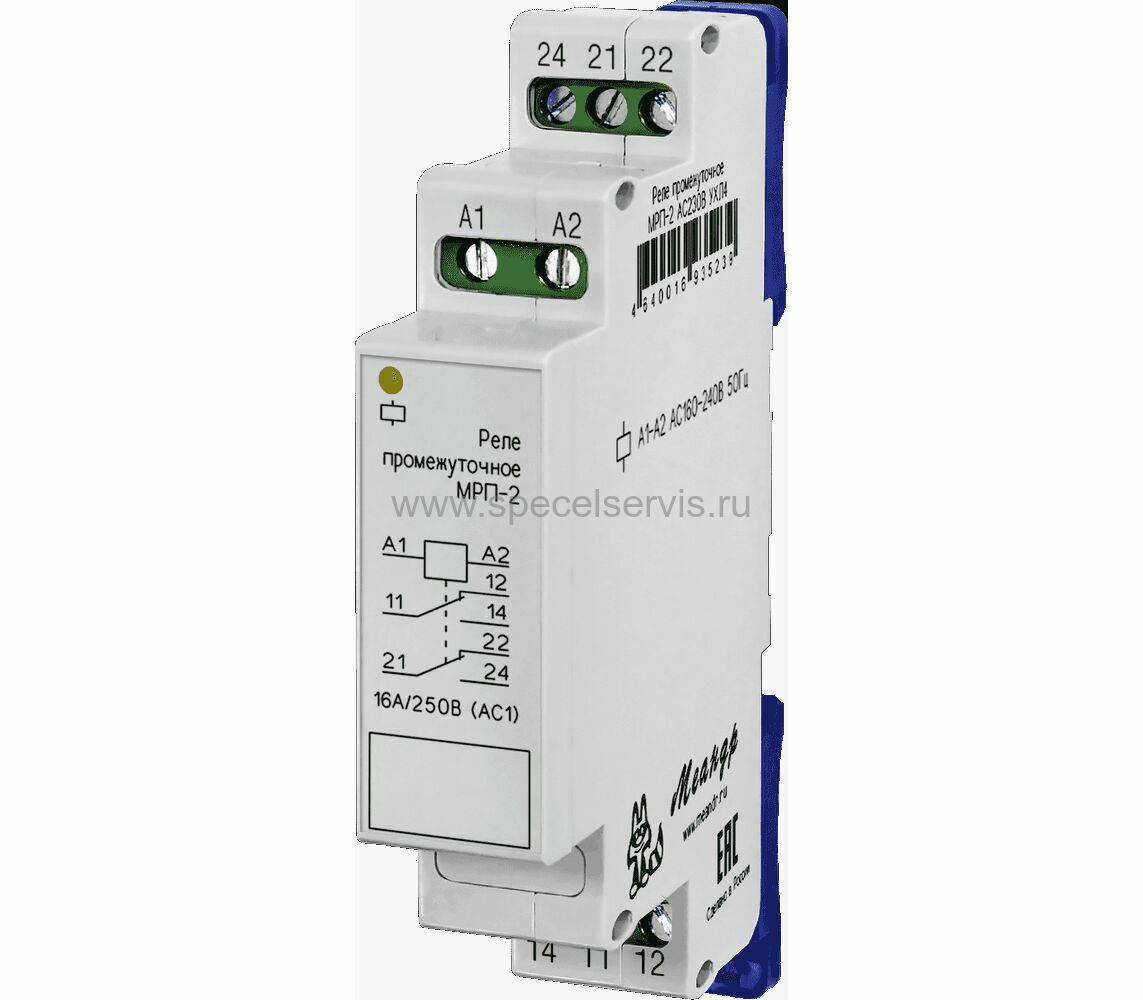

МРП-2 АС400В УХЛ4 – Описание
Особенности:
- Индикация состояния выхода
- Ширина 1 DIN модуль (18 мм)
НАЗНАЧЕНИЕ РЕЛЕ:
Реле промежуточные (вспомогательные) типов МРП-1, МРП-2, МРП-2-1, МРП-3, МРП-3-1, МРП-4 (далее устройства) предназначены для гальванической развязки между силовыми цепями и цепями управления, увеличения количества изолированных контактов.
КОНСТРУКЦИЯ РЕЛЕ:
Устройства выпускаются в унифицированном пластмассовом корпусе. Крепление на рейку DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на плоскость. Для установки на плоскость замки фиксации DIN рейки раздвигаются (выдвигаются), через открывшиеся отверстия производится закрепление к плоскости шурупами или иными элементами. Устройства содержат моностабильное электромагнитное реле с изолированными группами контактов, выведенных на винтовые клеммы.
ВНИМАНИЕ! Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6*3,5 мм.
ВНИМАНИЕ! Боковые зазоры между корпусами должны быть не менее 5 мм.
РАБОТА РЕЛЕ:
Реле включается при подаче напряжения питания, при этом загорается индикатор.
МРП-2 АС400В УХЛ4 – Характеристики
Технические характеристики:
- Напряжение питания: 400 В AC;
- Отклонение напряжения питания от номинального АС
50/60Гц, не более: -15 ... +10 %;
- Отклонение напряжения питания от номинального
DC, не более: -10 ... +10 %;
- Мощность потребления по исполнениям, не более: 2
ВА;
- Время включения реле, не более: 25 мс;
- Время выключения реле, не более: 50 мс;
- Количество и тип контактов: 2 перекл.;
- Напряжение коммутируемое, максимальное АС/D:
250/30 В;
- Ток всех групп контактов суммарный
продолжительный, не более (230 В АС1 50 Гц) / (DC30 В DC1): 24/24 А;
- Ток 1 группы контактов, не более (230 В АС1 50 Гц)
/ (30 В DC1): 16/16 А;
- Прочность электрическая (питание - контакты):
2000 В (АС 50Гц, - 1 минута);
- Механическая износостойкость, не менее: 1 х 107 циклов;
- Электрическая износостойкость, не менее2) (цикл:
вкл.1с/выкл.9с): 1 x 105 циклов
(5А 250 В АС1 50 Гц), (5А 30 В DС1);
- Сечение проводников клемм, максимальное: 2,5 мм2;
- Частота коммутаций, не более: 600 цикл/ч;
- Климатическое исполнение и категория размещения
по ГОСТ 15150-69 (без образования конденсата): УХЛ4, УХЛ2;
- Температура рабочая (по исполнениям): 25…+55
(УХЛ4) °С, -40…+55 (УХЛ2) °С;
- Температура хранения: -40…+70 °С;
- Помехоустойчивость от пачек импульсов в
соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4): уровень 3 (2 кВ/5 кГц);
- Помехоустойчивость от перенапряжения в
соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5): уровень 3 (2 кВ А1-А2);
- Степень защиты реле по корпусу / по клеммам по
ГОСТ 14254-96: IP40 / IP20;
- Степень загрязнения в соответствии с ГОСТ
9920-89: 2;
- Относительная влажность воздуха: до 80 % (при 25
°С);
- Высота над уровнем моря, не более: до 2000 м;
- Рабочее положение в пространстве: произвольное;
- Режим работы: круглосуточный;
- Габаритные размеры: 18х93х62 мм;
- Масса: 55/65 г.
