МРП-2М-1 АС230В УХЛ2

НАЗНАЧЕНИЕ:

Промежуточное реле МРП-2М-1 (далее устройство) предназначено для дистанционного включения нагрузки, гальванической развязки силовых цепей и цепей управления, увеличения количества переключаемых групп контактов.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА:

При подаче питания на устройство происходит включение исполнительного реле При этом замыкаются контакты 11-14 и 21-24, а 11-12 и 21-22 размыкаются, а на лицевой стороне устройства загорается желтый индикатор работы исполнительного реле.

ОСНОВНЫЕ ОСОБЕННОСТИ:

• Индикатор состояния встроенного реле;
• 2 переключающие группы контактов 8 А/AC250 В.

КОНСТРУКЦИЯ УСТРОЙСТВА:

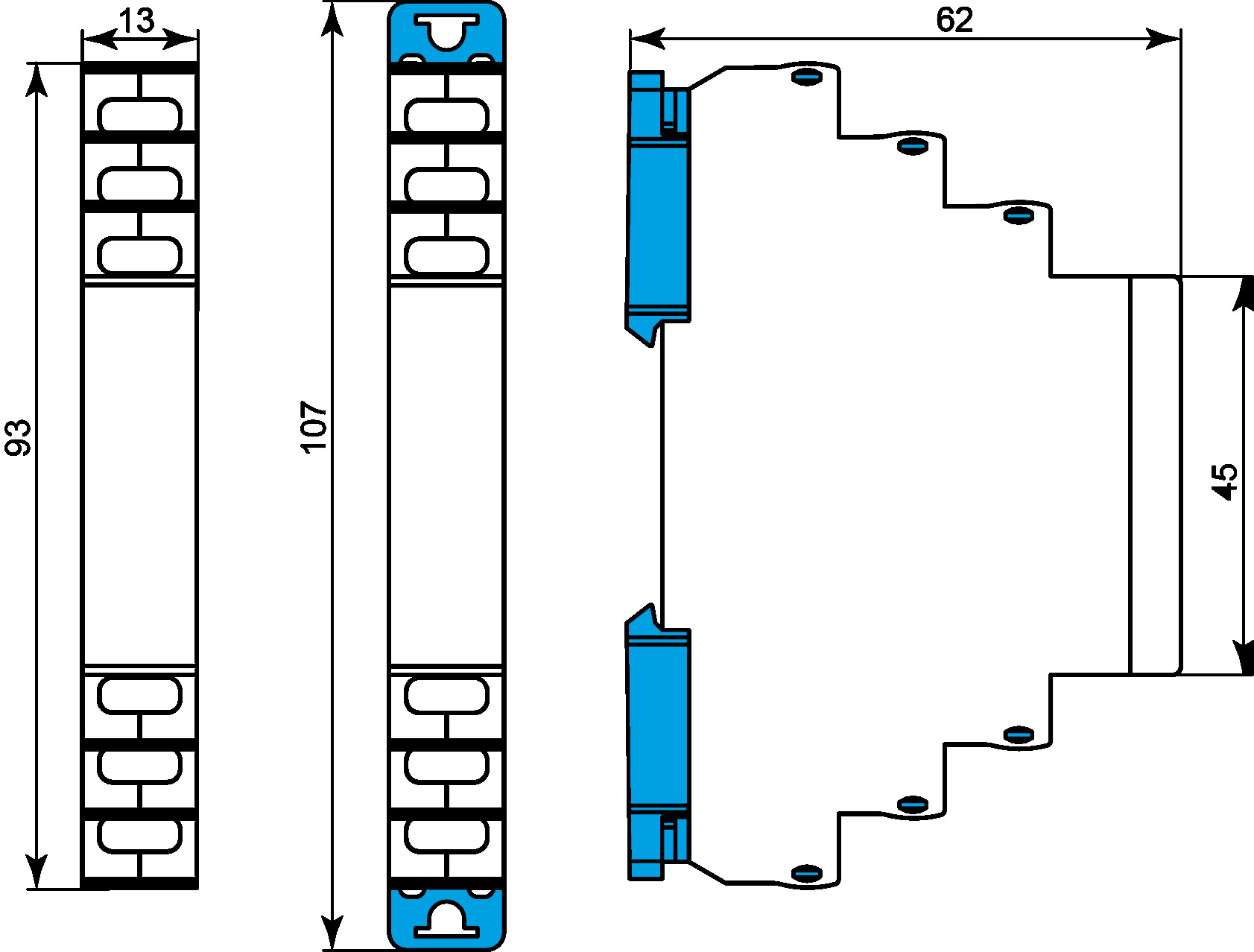

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм².
