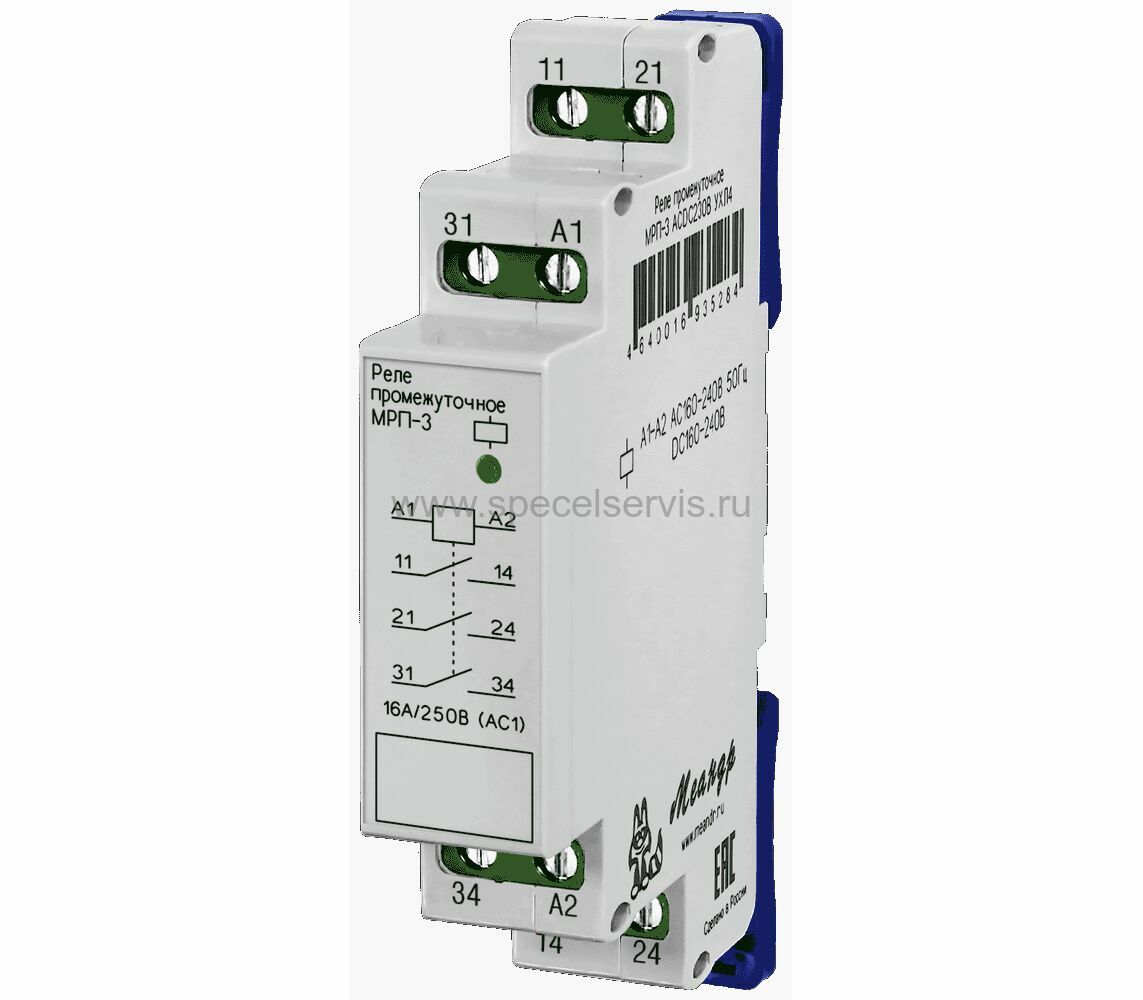

МРП-3 ACDC110В УХЛ2
Наведите на картинку для увеличения
МРП-3 ACDC110В УХЛ2 – Описание
Особенности:
- Применяются для усиления, гальванической развязки или увеличения количества контактов используемого оборудования
- Индикация состояния выхода
- Ширина 1 модуль (18 мм.)
НАЗНАЧЕНИЕ РЕЛЕ:
Реле промежуточные (вспомогательные) типов МРП-1, МРП-2, МРП-2-1, МРП-3, МРП-3-1, МРП-4 предназначены для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путём подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле.
КОНСТРУКЦИЯ РЕЛЕ:
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположен индикатор состояния контактной группы и схема подключения.
ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм.
Следует использовать отвертку 0,6*3,5 мм
ВНИМАНИЕ: Минимальное расстояние между аналогичными приборами при установке на DIN-рейку должно быть не менее 5 мм.
РАБОТА РЕЛЕ:
Переключение контактов реле осуществляется подачей управляющего напряжения на контакты питания, при этом на лицевой панели загорается индикатор включения реле.
Для реле с напряжением питания ACDC24В/AC230В напряжения AC230В подаётся на клеммы А1-А2, а напряжение AC24В или DC24В - к клеммам А2-А3 без соблюдения полярности.
Для реле с одним напряжением питания - питание подаётся на клеммы А1-А2.
МРП-3 ACDC110В УХЛ2 – Характеристики
Технические характеристики:
- Напряжение питания: 110 В AC/DC;
- Отклонение напряжения питания от
номинального АС 50/60 Гц, не более: -15 ... +10 %;
- Отклонение напряжения питания от
номинального DC, не более: -10 ... +10 %;
- Мощность потребления по исполнениям
АСDC110В АС/DC, не более: 3,0/2,0 ВА/Вт;
- Время включения реле, не более: 25 мс;
- Время выключения реле, не более: 50 мс;
- Количество и тип контактов: 3 НО;
- Напряжение коммутируемое, максимальное
АС/DC: 250/30 В;
- Ток всех групп контактов суммарный
продолжительный, не более (230В АС1 50Гц) / (DC30В DC1): 28/28 А;
- Ток 1 группы контактов, не более (230В
АС1 50Гц) / (30В DC1): 16/16 А;
- Прочность электрическая (питание -
контакты): 2000 В (АС 50Гц, - 1 минута);
- Механическая износостойкость, не менее: 1 х 107 циклов;
- Электрическая износостойкость, не менее
(цикл: вкл.1с/выкл.9с): 1 x 105 (5А 250В АС1 50Гц), (5А 30В DС1) циклов;
- Сечение
проводников клемм, максимальное: 2,5 мм2;
- Частота коммутаций, не более: 600 цикл/ч;
- Климатическое исполнение и категория
размещения по ГОСТ 15150-69 (без образования конденсата): УХЛ4, УХЛ2;
- Температура рабочая (по исполнениям):
25…+55 (УХЛ4) °С, -40…+55 (УХЛ2) °С;
- Температура хранения: -40…+70 °С;
- Помехоустойчивость от пачек импульсов в
соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4): уровень 3 (2 кВ/5 кГц);
- Помехоустойчивость от перенапряжения в
соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5): уровень 3 (2 кВ А1-А2);
- Степень защиты реле по корпусу / по
клеммам по ГОСТ 14254-96: IP40 / IP20;
- Степень загрязнения в соответствии с
ГОСТ 9920-89: 2;
- Относительная влажность воздуха: до 80 %
(при 25 °С);
- Высота над уровнем моря, не более: до
2000 м;
- Рабочее положение в пространстве:
произвольное;
- Режим работы: круглосуточный;
- Габаритные размеры: 18х93х62 мм;
- Масса: 85/95 г.
