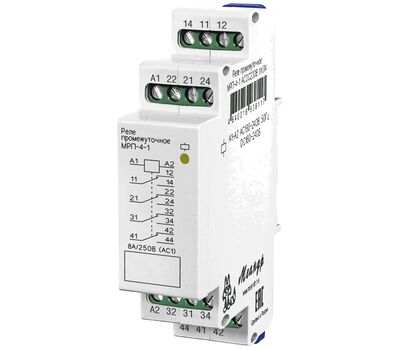

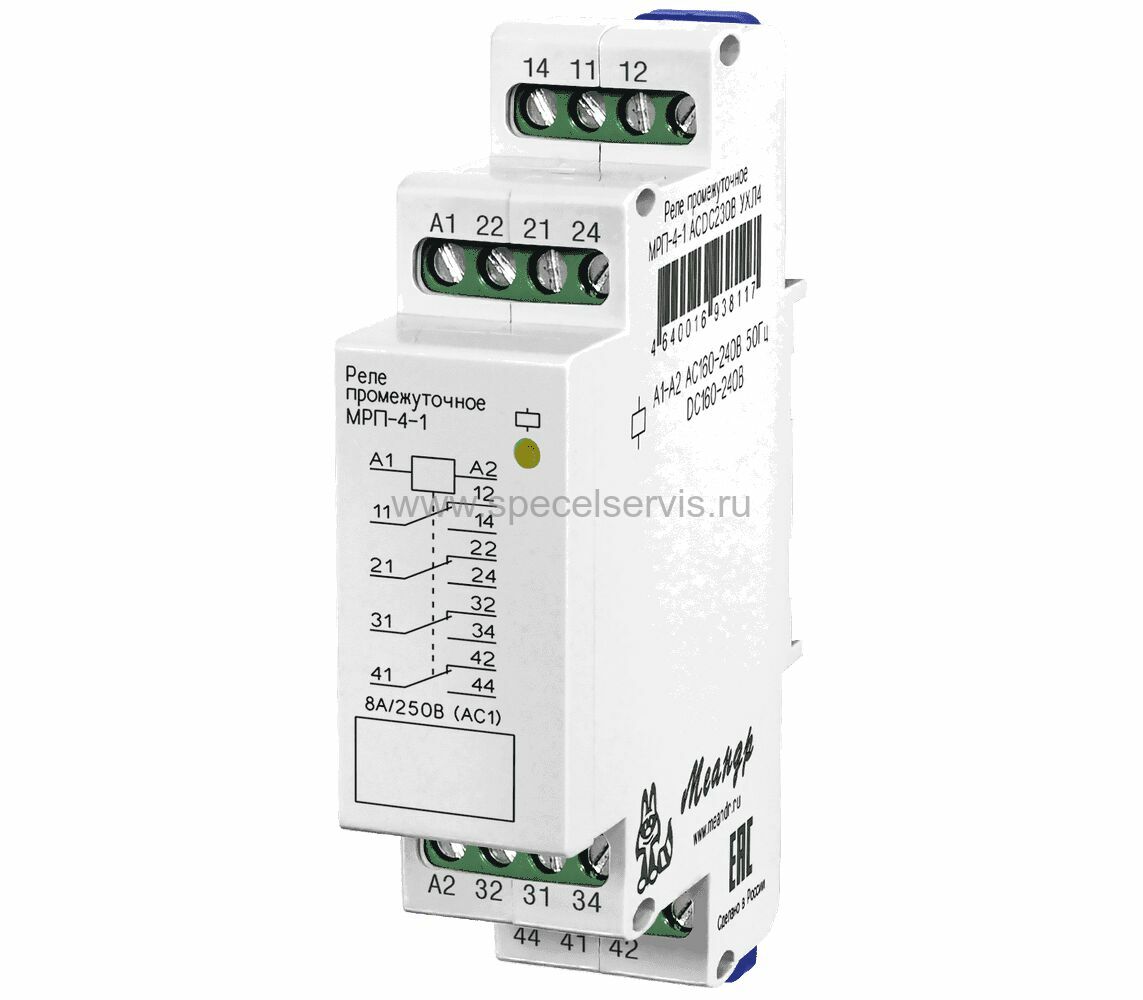

МРП-4-1 АСD110В УХЛ2
Наведите на картинку для увеличения
МРП-4-1 АСD110В УХЛ2 – Описание
Особенности:
- Применяются для усиления, гальванической развязки или увеличения количества контактов используемого оборудования
- Индикация состояния выхода
- 4 группы контактов на выходе
- Встроенная защита коммутирующего элемента от индуктивных выбросов возникающих при размыкании реле
- Корпус шириной 18 и 22 мм
НАЗНАЧЕНИЕ РЕЛЕ:
Реле промежуточные (вспомогательные) типов МРП-1, МРП-2, МРП-2-1, МРП-3, МРП-3-1, МРП-4 предназначены для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путём подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле.
КОНСТРУКЦИЯ РЕЛЕ:
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположен индикатор состояния контактной группы и схема подключения.
ВНИМАНИЕ! Момент затяжки винтового соединения должен составлять 0,4 Нм.
Следует использовать отвертку 0,6*3,5 мм
ВНИМАНИЕ! Минимальное расстояние между аналогичными приборами при установке на DIN-рейку должно быть не менее 5 мм.
РАБОТА РЕЛЕ:
Переключение контактов реле осуществляется подачей управляющего напряжения на контакты питания, при этом на лицевой панели загорается индикатор включения реле.
Для реле с напряжением питания ACDC24В/AC230В напряжения AC230В подаётся на клеммы А1-А2, а напряжение AC24В или DC24В - к клеммам А2-А3 без соблюдения полярности.
Для реле с одним напряжением питания - питание подаётся на клеммы А1-А2.
МРП-4-1 АСD110В УХЛ2 – Характеристики
Технические характеристики:
- Напряжение питания: ACDC110В;
- Отклонение напряжение питания АС 50/60 Гц: -15 ... +10 % от номинального;
- Отклонение напряжение питания DС: -10 ... +10 % от номинального;
- Мощность потребления, не более: 2/1 ВА/Вт;
- Время включения реле, не более: 25 мс;
- Время выключения реле, не более: 50 мс;
- Количество и тип контактов: 4 переключающие группы;
- Напряжение коммутируемое, максимальное AC/DC: 250 / 30 В;
- Ток всех групп контактов суммарный продолжительный, не более: 15 А (250В АС1 50Гц) / (30В DC1);
- Ток 1 группы контактов, не более: 8 А (250В АС1 50Гц, 30В DC1);
- Мощность 1 группы контактов коммутируемая, максимальная: 2000ВА (250В АС1 50Гц), 240Вт (30В DC1);
- Прочность электрическая (питание - контакты): АС2000 В (50 Гц -1 минута);
- Механическая износостойкость, не менее: 10 х 106 циклов;
- Износостойкость электрическая, не менее2) (цикл: вкл.1с / выкл.9с) 5 x 104 циклов (8А 250В АС1 50Гц, 8А 30В DС1);
- Максимальная частота коммутаций, не более: 600 цикл/ч;
- Сечение подключаемого проводника к клемме, не более: 2,5 мм2;
- Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата): УХЛ4, УХЛ2;
- Температура рабочая (по исполнениям): -25 … +55 (УХЛ4) °С, -40 … +55 (УХЛ2) °С;
- Температура хранения: -40...+70 °С;
- Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN61000-4-4): уровень 3 (2 кВ/5 кГц);
- Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN61000-4-5): уровень 3 (2 кВ A1-A2);
- Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96: IP40 / IP20;
- Степень загрязнения в соответствии с ГОСТ 9920-89: 2;
- Относительная влажность воздуха: до 80 % (25 °С);
- Рабочее положение в пространстве: произвольное;
- Режим работы: круглосуточный;
- Габаритные размеры: 22х93х62 мм;
- Масса нетто/брутто, не более: 80/95 г.
