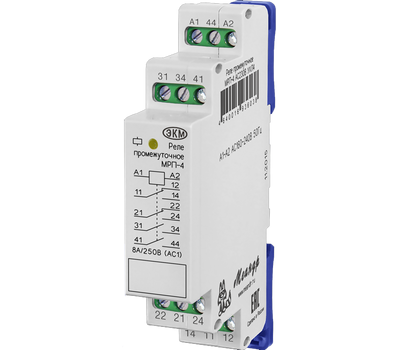

МРП-4 ACDC60В УХЛ4
Наведите на картинку для увеличения
МРП-4 ACDC60В УХЛ4 – Описание
Промежуточные реле МРП корпусе 18мм на DIN-рейку
- Применяются для усиления, гальванической развязки или увеличения количества контактов используемого оборудования
- Индикация состояния выхода
- Встроенная защита коммутирующего элемента от индуктивных выбросов возникающих при размыкании реле
- Бесшумная работа
- Корпус шириной 18мм
НАЗНАЧЕНИЕ РЕЛЕ
Реле промежуточные (вспомогательные) типов МРП-1, МРП-2, МРП-2-1, МРП-3, МРП-3-1, МРП-4 предназначены для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путём подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположен жёлтый индикатор состояния контактной группы и схема подключения.
РАБОТА РЕЛЕ
Переключение контактов реле осуществляется подачей управляющего напряжения на контакты питания, при этом на лицевой панели загорается индикатор включения реле.
Для реле с напряжением питания ACDC24В/AC230В напряжения AC230В подаётся на клеммы А1-А2, а напряжение AC24В или DC24В - к клеммам А2-А3 без соблюдения полярности.
Для реле с одним напряжением питания - питание подаётся на клеммы А1-А2.
| Параметр | Ед.изм. | МРП-1 | МРП-2 | МРП-2-1 | МРП-3 | МРП-3-1 | МРП-4 | |
| Напряжение питания (по исполнениям) * | В | АСDC24/230, ACDC12 | АСDC230, ACDC12, ACDC24, ACDC60 | АСDC24/AC230, DC5 | ACDC230, ACDC110, ACDC60, AC400, AC230 | AC230, DC220, ACDC24, ACDC220 | АС230, ACDC24, ACDC60, ACDC110, ACDC220, ACDC230 |
|
| Мощность потребляемая катушкой, не более | Вт | 0,5Вт/4ВА | 1,0 | 0,5Вт/4ВА | 2,0 | 1,0 | 1,0 | |
| Время включения реле, не более | мс | 25 | ||||||
| Время выключения реле, не более | мс | 50 | ||||||
| Количество и тип контактов | 1 перекл. | 2 перекл. | 2 перекл. | 3 НО | 3 перекл. | 2 перекл. + 2 НО |
||
| Номинальное/максимальное коммутируемое напряжение | В | 250/400, АС1 | ||||||
| Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | А | 16 | 16 | 8 | 16 | 8 | 8 | |
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 4000/480 | 4000/480 | 2000/240 | 4000/480 | 2000/240 | 2000/240 | |
| Электрическая прочность (питание - контакты) | В | АС2000 (50Гц - 1мин) | ||||||
| Механическая износостойкость, не менее | циклов | 10х106 | ||||||
| Электрическая износостойкость, не менее | циклов | 100000 | ||||||
| Максимальная частота коммутаций, не более | циклов/ч | 600 | ||||||
| Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |||||||
| Диапазон рабочих температур | 0С | -25…+55 (УХЛ4) -40…+55 (УХЛ2) | ||||||
| Температура хранения | 0С | -40 … +70 | ||||||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |||||||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |||||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 (без образования конденсата) | |||||||
| Степень загрязнения в соответствии с ГОСТ 9920-89 |
2 | |||||||
| Высота над уровнем моря | м | до 2000 | ||||||
| Относительная влажность воздуха | % | до 80 (при 250С) | ||||||
| Рабочее положение в пространстве | произвольное | |||||||
| Режим работы | круглосуточный | |||||||
| Габаритные размеры | мм | 18х93х62 | ||||||
| Масса | кг | 0,065 | 0.065 | 0,065 | 0,093 | 0.085 | 0,085 | |
| * Реле может быть изготовлено на специальное напряжение и частоту питающего напряжения по заказу. | ||||||||
