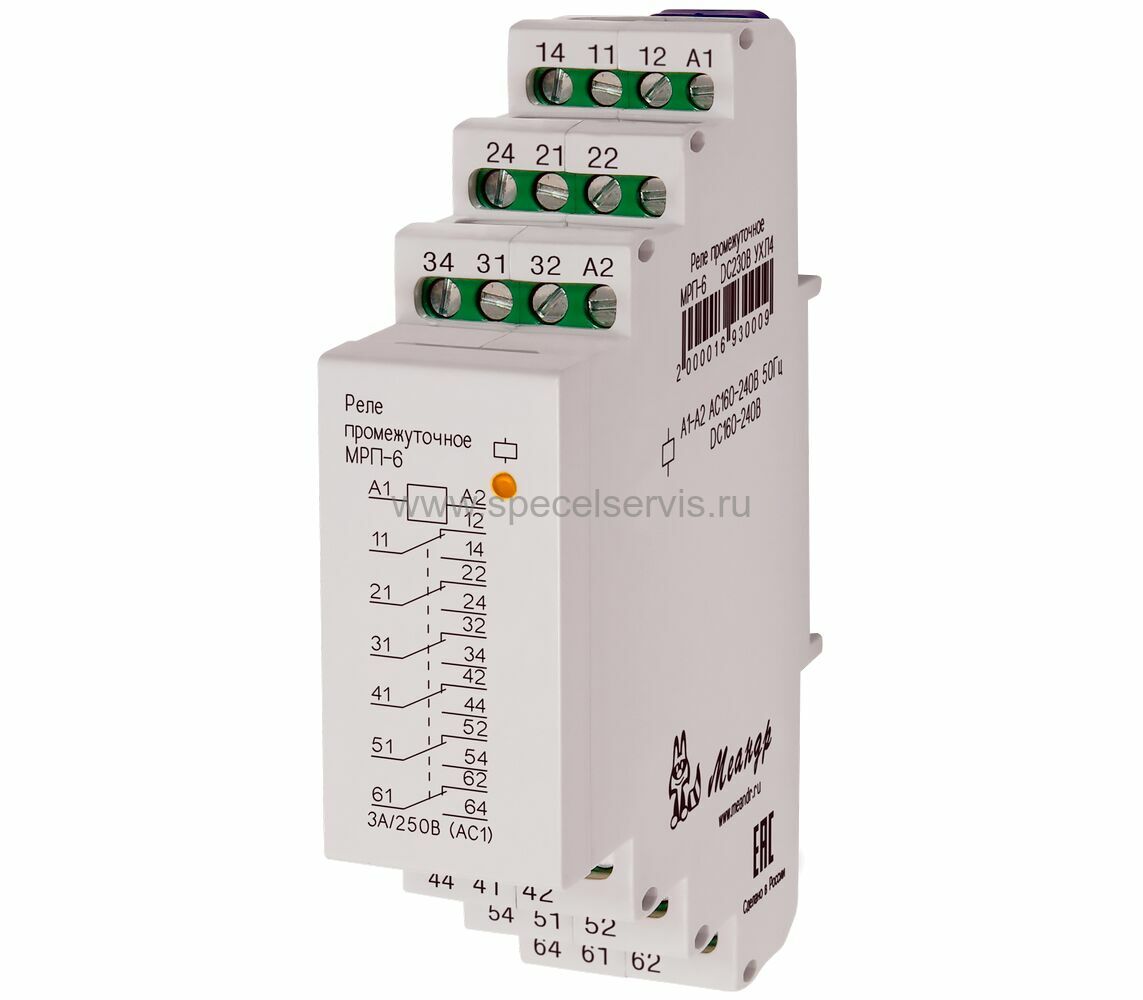

МРП-6 AC110В УХЛ2
Наведите на картинку для увеличения
МРП-6 AC110В УХЛ2 – Описание
Особенности:
- 6 переключающих групп 3 А
- Индикация состояния выхода
- Ширина корпуса 22 мм.
НАЗНАЧЕНИЕ:
Реле промежуточное (вспомогательное) типа МРП-6 (далее устройство) предназначено для гальванической развязки между силовыми цепями и цепями управления, увеличения количества изолированных контактов.
КОНСТРУКЦИЯ:
Устройство выпускается в унифицированном пластмассовом корпусе. Крепление на рейку DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на плоскость. Для установки на плоскость замки фиксации DIN рейки раздвигаются (выдвигаются), через открывшиеся отверстия производится закрепление к плоскости. Устройство содержит моностабильные электромагнитные реле с изолированными группами переключающих контактов (“сухих”), выведенных на винтовые клеммы. Схема подключения показана ниже и размещена на лицевой панели. Доступ к винтам клемм со стороны лицевой панели.
На лицевой панели расположен индикатор состояния групп.
РАБОТА УСТРОЙСТВА:
Реле включается при подаче напряжения, при этом включается индикатор реле и замыкаются контакты 11-14, 21-24, 31-34, 41-44, 51-54, 61-64.
МРП-6 AC110В УХЛ2 – Характеристики
Технические характеристики:
- Номинальное напряжение питания: 110 В
АС;
- Отклонение напряжения питания от
номинального: -15 ... +10 %;
- Мощность потребляемая, не более: 4/2
ВА/Вт;
- Время включения реле, не более: 0,025
сек;
- Время выключения реле, не более: 0,05
сек;
- Время готовности устройства к работе:
0,2 сек;
- Количество и тип контактов: 6
переключающих групп;
- Максимальное коммутируемое напряжение
AC/DC: 250/30 В;
- Номинальный ток контактной группы, не
более: 3 А (АС1) / 1.2 (АС3);
- Максимальный суммарный ток всех групп
контактов: 5.9 А (АС1) / 2,4 (АС3);
- Максимальное напряжение между цепями
питания и контактами реле (АС 50 Гц 1 минута): 2000 В;
- Механическая износостойкость, не менее: 1х 107 циклов;
- Износостойкость электрическая, не менее
(цикл: вкл.1с/выкл.9с): 1 x 105 циклов;
- Максимальная частота коммутаций, не
более: 600 циклов/ч;
- Сечение подключаемого проводника к
клемме, не более: 1,5 мм2;
- Климатическое исполнение и категория
размещения по ГОСТ 15150-69 (без образования конденсата): УХЛ4 или УХЛ2;
- Диапазон рабочих температур: -25...+55
(УХЛ4) °С, -40...+55 (УХЛ2) °С;
- Температура хранения: -40...+70 °С;
- Степень защиты реле корпус/клеммы по
ГОСТ 14254-96: IP40 / IP20;
- Степень загрязнения по ГОСТ 9920-89: 2;
- Относительная влажность воздуха, не
более: 80 % (при 25 °С);
- Рабочее положение в пространстве:
произвольное;
- Режим работы: круглосуточный;
- Габаритные размеры: 22х93х62 мм;
- Масса нетто/брутто, не более: 0,1 / 0,11 кг.
