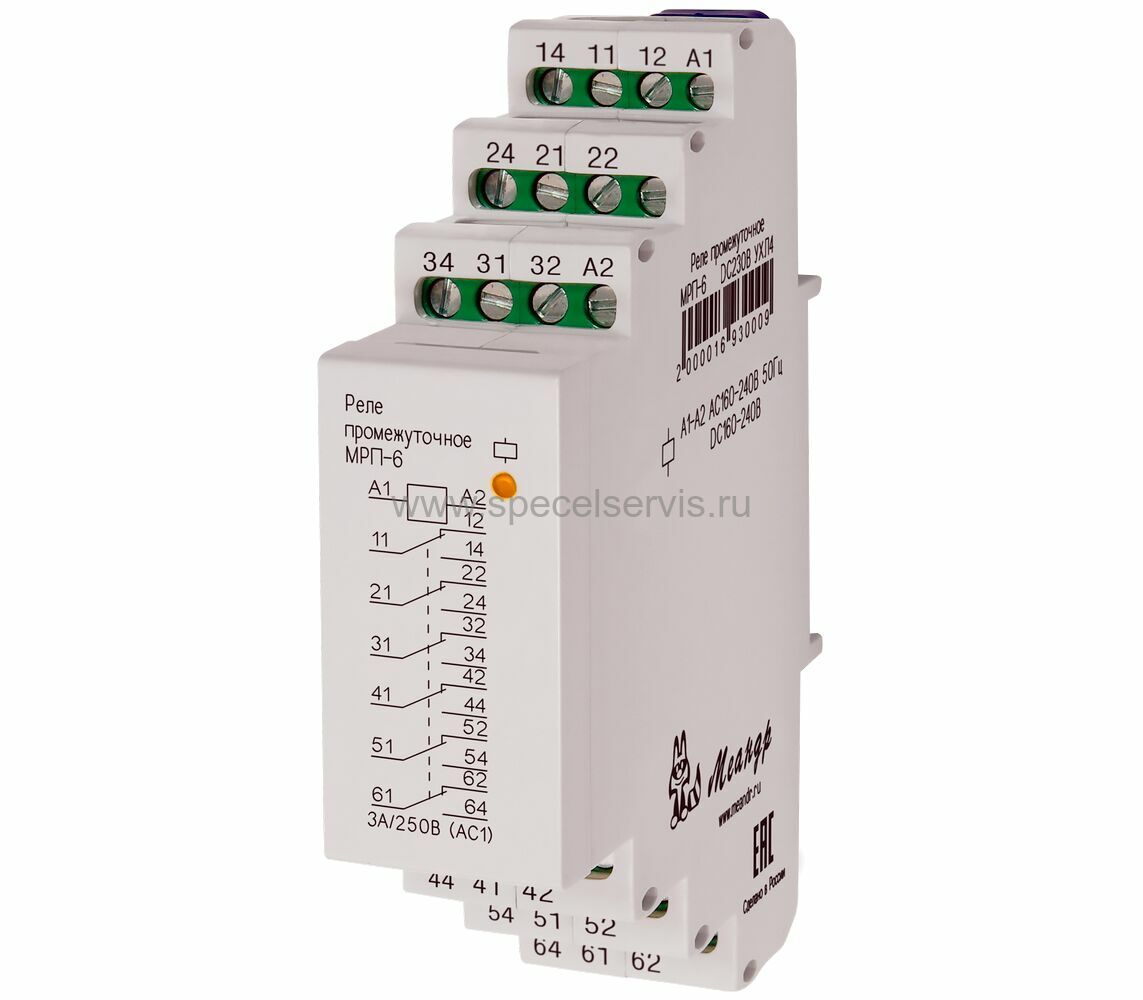

МРП-6 DC24В УХЛ4 – Описание
Особенности:
- 6 переключающих групп 3 А
- Индикация состояния выхода
- Ширина корпуса 22 мм.
НАЗНАЧЕНИЕ:
Реле промежуточное (вспомогательное) типа МРП-6 (далее устройство) предназначено для гальванической развязки между силовыми цепями и цепями управления, увеличения количества изолированных контактов.
КОНСТРУКЦИЯ:
Устройство выпускается в унифицированном пластмассовом корпусе. Крепление на рейку DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на плоскость. Для установки на плоскость замки фиксации DIN рейки раздвигаются (выдвигаются), через открывшиеся отверстия производится закрепление к плоскости.
Устройство содержит моностабильные электромагнитные реле с изолированными группами переключающих контактов (“сухих”), выведенных на винтовые клеммы. Схема подключения показана ниже и размещена на лицевой панели. Доступ к винтам клемм со стороны лицевой панели.
На лицевой панели расположен индикатор состояния групп.
Габаритные размеры приведены на рис. ниже. Технические характеристики приведены в таблице.
РАБОТА УСТРОЙСТВА:
Реле включается при подаче напряжения питания, при этом включается индикатор реле и замыкаются контакты 11-14, 21-24, 31-34, 41-44, 51-54, 61-64.
МРП-6 DC24В УХЛ4 – Характеристики
Технические характеристики:
- Номинальное напряжение питания: 24 В DC;
- Отклонение напряжения питания от номинального:
-10 ... 10 %;
- Мощность потребляемая, не более: 4/2 ВА/Вт;
- Время включения реле, не более: 0,025 сек;
- Время выключения реле, не более: 0,05 сек;
- Время готовности устройства к работе: 0,2 сек;
- Количество и тип контактов: 6 переключающих
групп;
- Максимальное коммутируемое напряжение AC/DC:
250/30 В;
- Номинальный ток контактной группы, не более: 3 А
(АС1) / 1.2 (АС3);
- Максимальный суммарный ток всех групп контактов:
5.9 А (АС1) / 2,4 (АС3);
- Максимальное напряжение между цепями питания и
контактами реле (АС 50Гц 1 минута): 2000 В;
- Механическая износостойкость, не менее: 1 х 107 циклов;
- Износостойкость электрическая, не менее (цикл:
вкл.1с/выкл.9с) 1 x 105;
- Максимальная частота коммутаций, не более: 600
циклов/ч;
- Сечение подключаемого проводника к клемме, не
более: 1,5 мм2;
- Климатическое исполнение и категория размещения
по ГОСТ 15150-69 (без образования конденсата): УХЛ4 или УХЛ2;
- Диапазон рабочих температур: -25...+55 (УХЛ4) °С,
-40...+55 (УХЛ2) °С;
- Температура хранения: -40...+70 °С;
- Степень защиты реле корпус/клеммы по ГОСТ
14254-96: IP40 / IP20;
- Степень загрязнения по ГОСТ 9920-89: 2;
- Относительная влажность воздуха, не более: 80 %
(при 25 °С);
- Рабочее положение в пространстве: произвольное;
- Режим работы: круглосуточный;
- Габаритные размеры: 22х93х62 мм;
- Масса нетто/брутто, не более: 0,1 / 0,11 кг.
