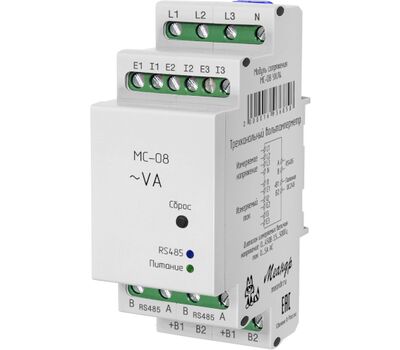

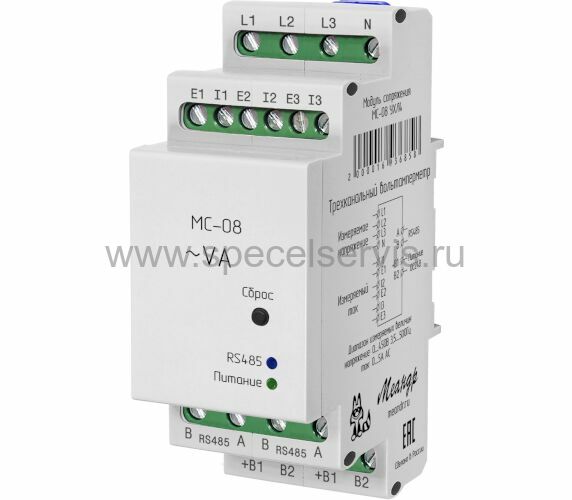

МС-08 УХЛ4
Наведите на картинку для увеличения
МС-08 УХЛ4 – Описание
НАЗНАЧЕНИЕ:
Модуль сопряжения МС-08 - предназначен для измерения действующего напряжения (True RMS) и проходящего тока до 5 А (при использовании внешнего трансформатора ток может быть увеличен), частоты, угла между фазами и определения чередования в 3-х фазной сети переменного тока с общей нейтралью. Возможно независимое измерение по 3-м входам напряжения и 3-м каналам тока.
Считывание результатов измерений и настройка осуществляются через интерфейс RS-485 по протоколу Modbus RTU.
КОНСТРУКЦИЯ:
Устройство выпускаются в унифицированном пластмассовом корпусе.
Крепление осуществляется на рейку DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на плоскость. Для установки на плоскость замки фиксации к DIN рейке раздвигаются, через открывшиеся отверстия производится закрепление к плоскости шурупами или иными элементами.
Клеммы винтовые. Доступ к головкам винтов со стороны лицевой панели.
На лицевой панели устройства расположены:
- Кнопка "Сброс".
- Индикатор RS485, синий. Включен при передаче данных устройством.
- Индикатор U, зелёный. Включен при наличии питания.
Устройство содержит независимые каналы измерения проходящего тока со встроенными измерительными трансформаторами на входах.
МС-08 УХЛ4 – Характеристики
Технические характеристики:
- Напряжение питания (DC): 22 ... 26 В;
- Потребляемая мощность, не более: 1 Вт;
- Развязка питания гальваническая: да;
- Количество входов измерения: 3
(напряжение, общая нейтраль), 3 (ток, независимые);
- Период измерения режим - По периодам:
0,3 сек;
- Период измерения режим - По времени
усреднения: 1, 2...100 cек;
- Напряжение измеряемое: 20 ... 450 В;
- Погрешность измерения напряжения, не
более: 2%+1 (AC 45...65 Гц);
- Ток измеряемый: 0,2 ... 5,0 А;
- Погрешность измерения тока, не более:
2%+0,01 А (AC 45...65 Гц);
- Частота измеряемая: 3,5 ... 500 Гц;
- Погрешность измерения частоты, не более:
0,1%+0,1 Гц;
- Интерфейс: RS-485;
- Протокол: Modbus RTU;
- Скорость передачи данных: 9600, 14400,
19200, 28800, 38400, 57600, 76800, 115200 бит/c;
- Сопротивление входа, не менее: 7 кОм;
- Терминатор линии встроенный:
отсутствует;
- Время готовности, не более: 600 мс;
- Напряжение - Питание - вход (L*-N) и
Питание - RS-485 (A, B), не более: 1000 В;
- Напряжение - Клеммы E*, I* - другие
цепи, не более: 2000 В;
- Напряжение - Вход (L*-N) - RS-485 (A,
B), не более: 1000 В AC;
- Напряжение на входе L*-N, не более: 450
В AC;
- Сопротивление входа L*-N, не менее: 1,5
МОм;
- Сопротивление вход (L*-N) - RS-485 (A,
B), не менее: 1 МОм;
- Ток через канал измерения тока E*-I*, не
более: 5 A;
- Тип клемм: винтовые;
- Сечение подключаемых к клеммам
проводников, не более: 2,5 мм2;
- Габаритные размеры: 35x93x62 мм;
- Масса: 0.050 кг;
- Климатическое исполнение и категория
размещения по ГОСТ 15150-69 (без образования конденсата): УХЛ4, УХЛ2;
- Диапазон рабочих температур: -25…+55
(УХЛ4) °С, -40…+55 (УХЛ2) °С;
- Температура хранения: -40…+70 °С;
- Относительная влажность, не более: 80%
(25 °С);
- Степень защиты по корпусу по ГОСТ
14254-96: IP40;
- Степень защиты по клеммам по ГОСТ
14254-96: IP20;
- Режим работы: круглосуточный;
- Положение рабочее в пространстве: произвольное.
