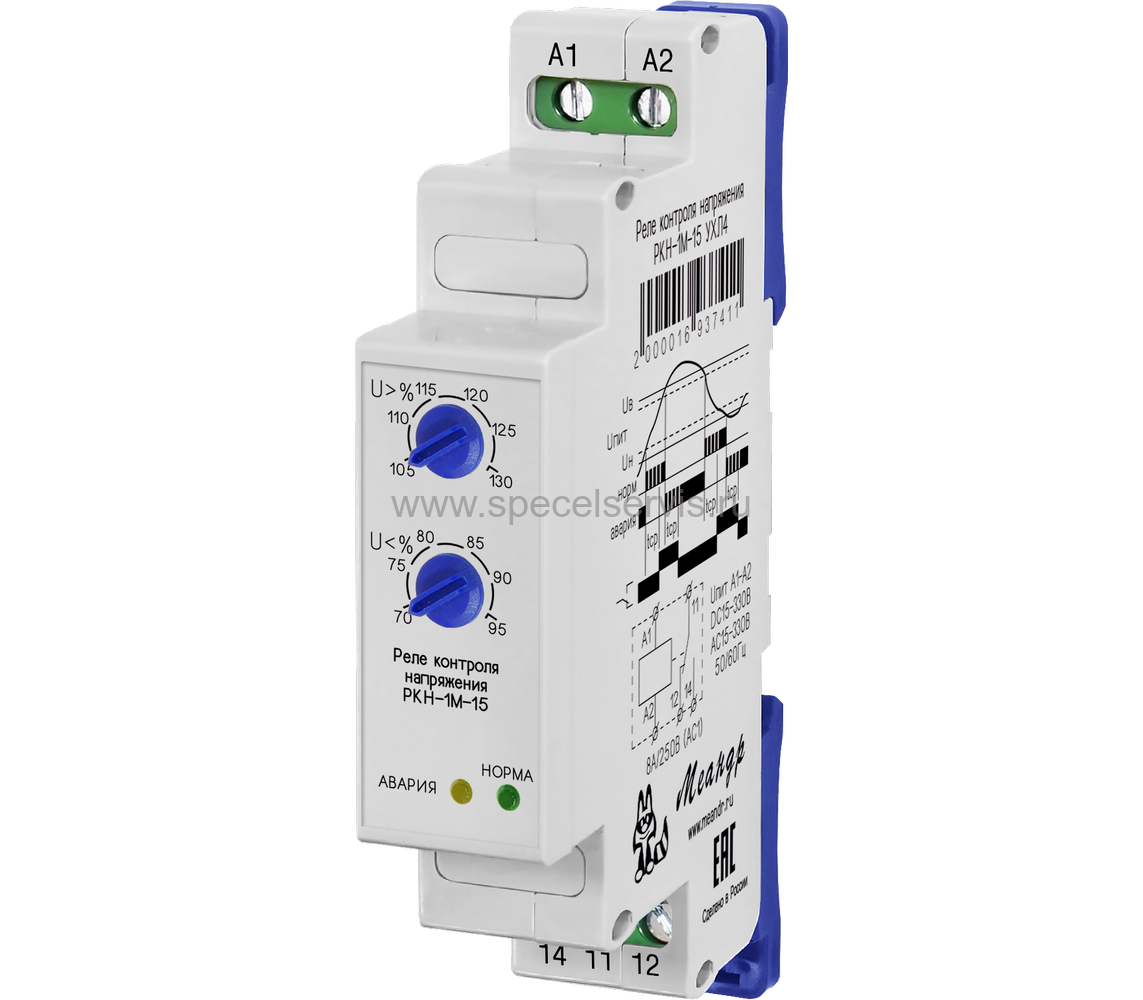

РКН-1М-15 УХЛ2

Главная/Каталог/Электрика и автоматика/Реле контроля/Реле контроля однофазного напряжения/РКН-1М-15 УХЛ2

Наведите на картинку для увеличения

2 989.00 Р

2 853.00 Р5+

2 738.00 Р15+

В наличии: Под заказ

Оптовые цены:

Кол-во	5+	15+
Цена	2 853.00 Р	2 738.00 Р

Минимальное кол-во: 1.

+ −

Заказать

Сообщить мне, когда товар будет в наличии

КОД: 10164126

Бренд:МЕАНДР

Норма упаковки:1

Условия поставки:Под заказ

Срок поставки:1-2 нед.

Отложить Сравнить

Описание
Прикрепленные файлы
Характеристики

РКН-1М-15 УХЛ2 – Описание

Реле контроля напряжения

Реле контроля напряжения РКН-1М-15 УХЛ2 (далее реле) предназначено для выдачи команды управления при отклонении контролируемого напряжения от установленных пороговых значений. Может применяться в качестве реле максимального или минимального напряжения или реле контроля аварийного состояния (контроль двух порогов одновременно, т.е. контроль «окном»). Питание реле осуществляется от контролируемого напряжения, отдельного напряжения питания не требуется. Технические характеристики реле приведены в таблице.

Основные особенности:

широкий ряд номинальных напряжений в одном изделии;
контроль переменного или постоянного напряжения;
регулируемый отключаемый порог на снижение напряжения: -30...-5% от Uном;
регулируемый отключаемый порог на повышение напряжения +5...+30% от Uном;
переключаемая задержка срабатывания 0,5c, 2c, 5с, 10с;
не требует дополнительного напряжения питания;
корпус шириной 18 мм.

Еще

РКН-1М-15 УХЛ2 – Характеристики

Вид напряжения (выбирается DIP-переключателем 1): AC или DC;
Номинальное переменное напряжение Uном (выбирается DIP-переключателем) (В): AC24, AC36, AC58, AC100, AC130, AC220, AC230, AC240;
Номинальное постоянное напряжение Uном (выбирается DIP-переключателем) (В): DC24, DC48, DC60, DC100, DC130, DC220, DC230, DC240;
Максимальное рабочее напряжение 330 В;
Минимальное рабочее напряжение 15 В;
Контроль перенапряжения: Uном +5...+30%;
Контроль снижения напряжения: Uном -30… -5%;
Точность установки порогов напряжения: Uном 5%;
Точность измерения: Uном 2%;
Гистерезис напряжения порога срабатывания: Uном 3±1%;
Время задержки (с): 0,5, 2, 5, 10;
Мощность, потребляемая от сети, не более: 4 Вт;
Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1): 8 А;
Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1) ВА: 2000 /240 Вт;
Максимальное коммутируемое напряжение: 250 В;
Максимальное напряжение между цепями питания и контактами реле: 2000 В (50 Гц - 1 мин);
Механическая износостойкость: не менее 10 х 106 циклов;
Электрическая износостойкость: не менее циклов: 100000;
Количество и тип выходных контактов: 1 переключающая группа;
Диапазон рабочих температур: -25...+55 °С (УХЛ4) / -40...+55 °С (УХЛ2);
Температура хранения: -40...+70 °С;
Помехоустойчивость от пачек импульсов: уровень 3 (2кВ/5кГц);
Помехоустойчивость от перенапряжения: уровень 3 (2кВ А1-А2);
Климатическое исполнение: УХЛ2;
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96 IP40 / IP20;
Относительная влажность воздуха: до 80% (при 25 °С);
Высота над уровнем моря: до 2000 м;
Режим работы: круглосуточный;
Рабочее положение в пространстве: произвольное;
Габаритные размеры 18 х 93 х 62 мм;
Масса 0,08 кг
