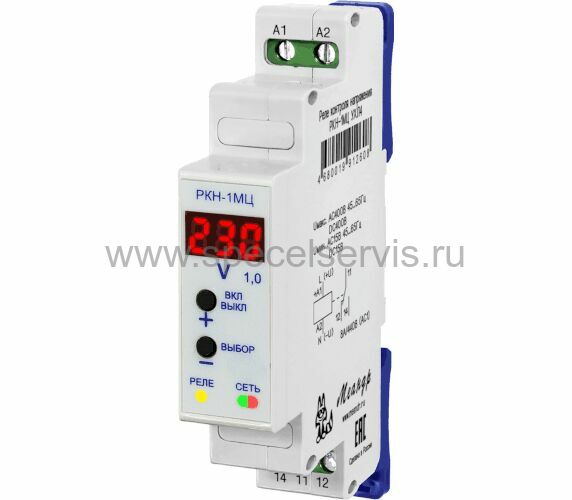

РКН-1МЦ DC10-60B УХЛ4
Наведите на картинку для увеличения
РКН-1МЦ DC10-60B УХЛ4 – Описание
НАЗНАЧЕНИЕ:
Реле контроля напряжения РКН-1МЦ - предназначено для выдачи команды управления при отклонении контролируемого напряжения от установленных пороговых значений. Может применяться в качестве реле максимального или минимального напряжения или реле контроля аварийного состояния (контроль двух порогов).
КОНСТРУКЦИЯ:
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм². На лицевой панели расположены: кнопки управления («+» «ВКЛ/ВЫКЛ») и («-» «ВЫБОР»), двухцветный зелёный/красный индикатор «СЕТЬ», жёлтый индикатор «реле», трёхразрядный семисегментный индикатор для отображения информации.
ВНИМАНИЕ! В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. Неправильное положение контактов перед первым включением реле не является признаком дефектности реле. При первом включении исходное (выключенное) состояние контактов восстанавливается.
РКН-1МЦ DC10-60B УХЛ4 – Характеристики
Технические характеристики:
- Контроль напряжения: DC (сглаженное)
- Максимальное рабочее напряжение: 75 В;
- Минимальное рабочее напряжение: 9 В;
- Контроль перенапряжения порог 2 (RMS)
регулируемый: 10...60 В;
- Контроль снижения напряжения порог 1
(RMS) регулируемый: 10...60 В;
- Точность измерения: 2%;
- Гистерезис (коэф. возврата) порогов
срабатывания регулируемый: 3...10 %;
- Время задержки включения регулируемый:
2...999 сек;
- Время задержки выключения регулируемый:
0,1...20 сек;
- Мощность, потребляемая от сети, не
более: 1 ВА;
- Максимальный коммутируемый ток: АС250 В
50 Гц (АС1) / DC30 В (DC1): 8 А;
- Максимальная коммутируемая мощность:
АС250 В 50 Гц (АС1) / DC30 В (DC1): 2000 ВА / 240 Вт;
- Максимальное коммутируемое напряжение:
440 В;
- Максимальное напряжение между цепями
питания и контактами реле: АС2000 В (50Гц - 1 мин);
- Механическая износостойкость, не менее: 10 х 106 циклов;
- Электрическая износостойкость, не менее:
100000 циклов;
- Количество и тип выходных контактов: 1
переключающая группа;
- Диапазон рабочих температур: -25…+55
(УХЛ4) °С, -40…+55 (УХЛ2) °С;
- Температура хранения: -40…+70 °С;
- Помехоустойчивость от пачек импульсов в
соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4): уровень 3 (2 кВ/5 кГц);
- Помехоустойчивость от перенапряжения в
соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5): уровень 3 (2 кВ А1-А2);
- Климатическое исполнение и категория
размещения по ГОСТ 15150-69 (без образования конденсата): УХЛ4 или УХЛ2;
- Степень защиты по корпусу / по клеммам
по ГОСТ 14254-96: IP40 / IP20;
- Степень загрязнения в соответствии с
ГОСТ 9920-89: 2;
- Относительная влажность воздуха: до 80%
(при 25 °С);
- Высота над уровнем моря: до 2000 м;
- Режим работы: круглосуточный;
- Рабочее положение в пространстве:
произвольное;
- Габаритные размеры: 18 х 93 х 62;
- Масса: 0,06 кг.
