РН-101М

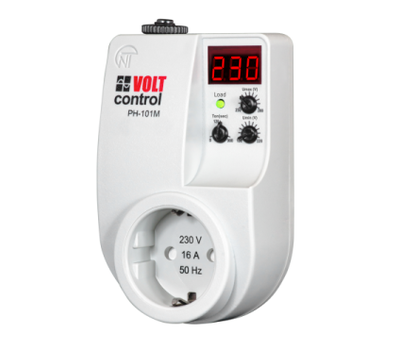

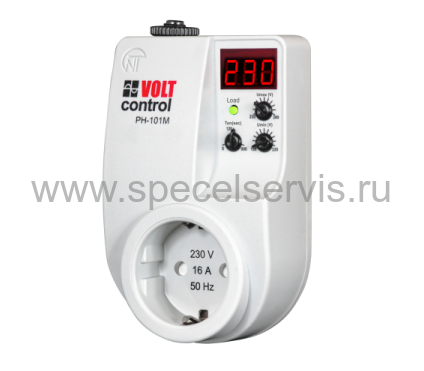

РЕЛЕ НАПРЯЖЕНИЯ РН-101М ”Volt Control”

НАЗНАЧЕНИЕ

Реле напряжения РН-101М ”Volt Control” предназначено для отключения бытовой и промышленной 1-фазной нагрузки 220 В, 50 Гц мощностью нагрузки до 3,5 кВт (до 16 А) при недопустимых колебаниях напряжения в сети с автоматическим повторным включением (в дальнейшем АПВ) после восстановления параметров сети.

В состав РН-101М ”Volt Control” входят:

- встроенный сетевой фильтр, защищающий подключаемую нагрузку от высокочастотных и высоковольтных импульсных помех;

- встроенный автомат токовой защиты (15А).

РН-101М ”Volt Control” индицирует действующее значение входного напряжения, состояние выходного реле (включено/выключено) и состояние автомата токовой защиты.

РАБОТА РЕЛЕ

Реле может находиться в следующих состояниях:

-нормальной работы;

-аварии по напряжению;

-аварии по току;

-выдержки времени АПВ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Номинальное напряжение: 220 В
• Частота сети: 47 – 65 Гц
• Диапазон регулирования: срабатывания по Umin: 160 – 220 В; срабатывания по Umах: 230 – 280 В; время автоматического повторного включения (АПВ): 5 –900 с
• Фиксированное время срабатывания по Umах: 1 с
• Фиксированная задержка отключения по Umin: 7 с
• Фиксированное время срабатывания при снижении напряжения более 60 В от уставки по Umin или при снижении напряжения ниже 145 В: 0,12 с
• Фиксированное время срабатывания при повышении напряжения более 30 В от уставки по Umах: 0,12 с
• Максимальный коммутируемый ток (активной нагрузки): не менее 16 А
• Точность определения порога срабатывания по U: до 3 В
• Напряжение, при котором сохраняется работоспособность: 400 В
• Гистерезис (коэффициент возврата по напряжению): не менее 4 В
• Диапазон рабочих температур: от -25 до + 40 °С
• Температура хранения: от -45 до + 70 °С
• Суммарный ток потребления от сети: до 15 мА
• Коммутационный ресурс выходных контактов: под нагрузкой 16А не менее 100 тыс.раз; под нагрузкой 5А не менее 1 млн. раз

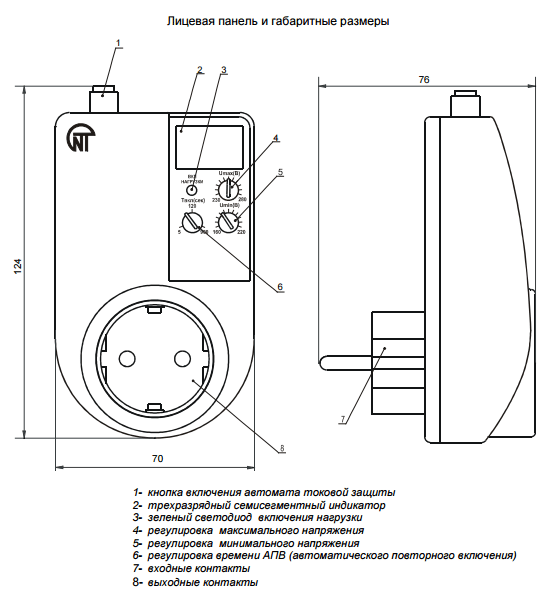

• Габаритные размеры: 121 х 70 х 76 мм
• Масса: не более 0,170 кг
• Климатическое исполнение: УХЛ 3.1
