РН-102

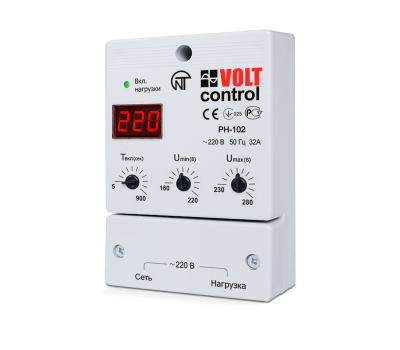

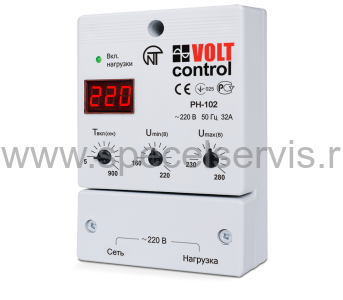

РЕЛЕ НАПРЯЖЕНИЯ РН-102

Назначение

Реле напряжения РН-102 предназначено для отключения бытовой и промышленной однофазной нагрузки мощностью до 6,5 кВт (ток потребления до 32 А) при недопустимых колебаниях напряжения в сети.

РН-102:

- обеспечивает отключение нагрузки, если значение напряжения сети выходит за пределы, заданные пользователем (после восстановления параметров сети произойдет автоматическое повторное включение (в дальнейшем АПВ));

- обеспечивает защиту от высоковольтных импульсных помех;

-индицирует действующее значение входного напряжения и состояние выходного реле (включено/выключено).

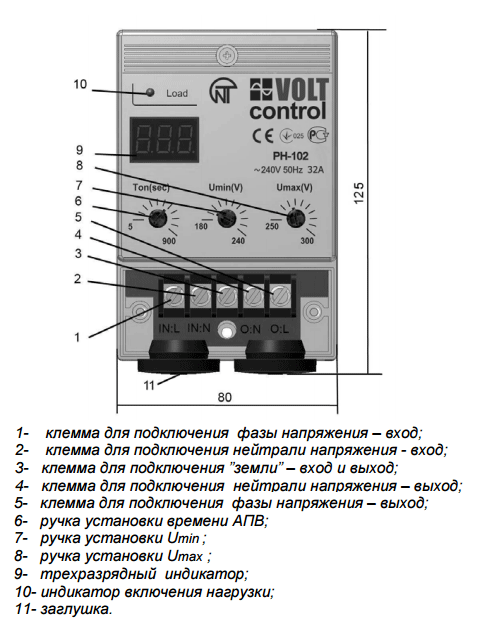

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Назначение устройства: Аппаратура управления и распределения
• Номинальный режим работы: продолжительный
• Степень защиты устройства: IP30
• Класс защиты от поражения электрическим током: II
• Климатическое исполнение: У3.1
• Диапазон рабочих температур: -30 - +45 °С
• Температура хранения: -45 - +70 °С
• Допустимая степень загрязнения: II
• Категория перенапряжения: II
• Номинальное напряжение изоляции: 450 В
• Номинальное импульсное выдерживаемое напряжение: 2,5 кВ
• Сечение проводников соединительных клемм: 0,3-3,3 мм²
• Максимальный момент затяжки винтов клемм: 1,2 Н*м
• Номинальное напряжение: 240 В
• Частота сети: 47 – 65 Гц
• Диапазон регулирования: срабатывания по Umin 180 – 240 В; срабатывания по Umах  250 – 300 В; времени АПВ 5 –900 с
• Фиксированное время срабатывания по Umах: 1 с
• Фиксированная задержка отключения по Umin: 7 с
• Фиксированное время срабатывания при снижении напряжения более 60 В от уставки по Umin или при снижении напряжения ниже 160 В: 0,12 с
• Фиксированное время срабатывания при повышении напряжения более 30 В от уставки по Umах или выше 305 В: 0,12 с
• Максимальный коммутируемый ток (активной нагрузки): не менее 32 А
• Точность определения порога срабатывания по напряжению: до 3 В
• Минимальное напряжение, при котором сохраняется работоспособность (действующее значение): 120 В
• Максимальное напряжение, при котором сохраняется работоспособность (действующее значение): 400 В
• Гистерезис возврата по напряжению: не менее 4 В
• Ток потребления от сети при неподключенной нагрузке: до 15 мА
• Коммутационный ресурс выходных контактов: -под нагрузкой 32 А, не менее 10 тыс раз; под нагрузкой 5 А не менее 1 млн раз
• Габаритные размеры: 125 х 80 х 43 мм
• Масса: не более 0,25 кг

РН-102 соответствует требованиям стандартов:  IEC 60947-1;  IEC 60947-6-2;  CISPR 11:2004, IDT;  IEC 61000-4-2.

Вредные вещества, в количестве, превышающем предельно-допустимые концентрации, отсутствуют.
