РН-104 – Описание

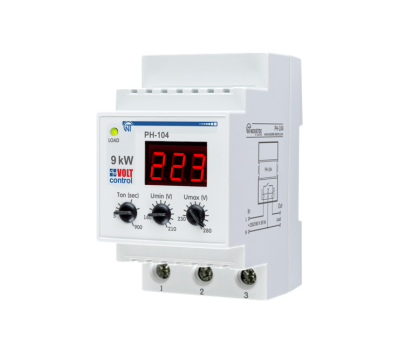

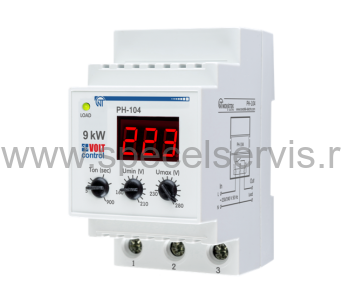

Реле напряжения РН-104
НАЗНАЧЕНИЕ РЕЛЕ
Реле напряжения РН-104 "Volt Control" (в дальнейшем РН-104) предназначено для защиты бытовой техники (оборудования) (холодильников, кондиционеров, стиральных машин, теле-, видео- и аудиотехники и т.п.) мощностью до 9 кВт от недопустимых колебаний напряжения в сети и последствий обрыва нейтрали. РН-104:
- обеспечивает отключение защищаемого оборудования, если значение напряжения сети выходит за пределы, заданные пользователем (после восстановления параметров сети произойдет автоматическое повторное включение (в дальнейшем АПВ));
- снижает уровень высокочастотных помех;
- индицирует действующее значение входного напряжения, состояние аварии и состояние выходного реле.
РАБОТА РЕЛЕ
РН-104 может находиться в следующих состояниях: нормальной работы; аварии по напряжению; выдержки времени АПВ.
РН-104 находится в состоянии нормальной работы, если напряжение сети находится в заданных пользователем пределах и истекло время АПВ. В этом состоянии защищаемое оборудование подключено к сети, горит индикатор включения нагрузки, а на трехразрядном индикаторе отображается значение контролируемого напряжения.
Если напряжение сети выходит за пределы, заданные пользователем, на время большее, чем указано в технических характеристиках, то РН-104 переходит в состояние аварии по напряжению. С момента возникновения аварии начинается отсчет времени АПВ. В этом состоянии защищаемое оборудование отключается от сети, индикатор включения нагрузки не горит, а на трехразрядный индикатор выводится значение контролируемого напряжения в мигающем режиме.
После восстановления параметров напряжения, если не истекло время АПВ, РН-104 переходит в состояние выдержки времени АПВ. В этом состоянии на трехразрядный индикатор выводится время в секундах, оставшееся до перехода РН-104 в нормальное состояние, и горит точка в младшем разряде индикатора. После завершения времени АПВ РН-104 переходит в состояние нормальной работы.
| Параметр | Значение |
| Максимальный коммутируемый ток при активной нагрузке, не менее, A | 40 |
| Защита от внутреннего перегрева | нет |
| Номинальное напряжение, В | 220/230 |
| Частота сети, Гц | 47-65 |
| Диапазон регулирования: - срабатывания по Umin, В - срабатывания по Umах, В - время АПВ, с |
160 – 210 230 – 280 5 – 900 |
| Минимальное напряжение, при котором сохраняется работоспособность, В | 120 |
| Максимальное напряжение, при котором сохраняется работоспособность, В | 420 |
| Конструкция (монтаж) | DIN-рейка 35мм |
| Степень защиты лицевой панели | IP40 |
| Степень защиты клемм | IP10 |
| Класс защиты от поражения электрическим током | II |
| Климатическое исполнение | УХЛ3.1 |
| Диапазон рабочих температур, °С | от -35 до +45 |
| Температура хранения, °С | от -45 до +60 |
| Допустимая степень загрязнения | II |
| Категория перенапряжения | II |
| Номинальное напряжение изоляции, В | 450 |
| Номинальное импульсное выдерживаемое напряжение, кВ | 2.5 |
| Клеммы устройства рассчитаны на провод с сечением, мм2 | 0.5-16.0 |
| Гармонический состав (несинусоидальность) напряжения питания | ГОСТ 32144-13 |
| Фиксированное время срабатывания по Umах, с | 1 |
| Фиксированная задержка отключения по Umin, с | 7 |
| Фиксированное время срабатывания при импульсном повышении напряжения более 420 В при длительности импульса более 1,5 мс, не более, с | 0.02 |
| Фиксированное время срабатывания при снижении напряжения более 60 В от уставки по Umin или при снижении напряжения ниже 145 В, с | 0.12 |
| Фиксированное время срабатывания при повышении напряжения более 30 В от уставки по Umах или при повышении напряжения выше 285 В, с | 0.12 |
| Точность определения порога срабатывания по напряжению, В | до 3 |
| Гистерезис возврата по напряжению, не менее, В | 4 |
| Ток потребления от сети при неподключенной нагрузке , мА | до 10 |
| Коммутационный ресурс выходных контактов: - электрический ресурс, не менее, раз - механический ресурс, не менее, раз |
10 тыс 500 тыс |
| Масса, не более, кг | 0,175 |
