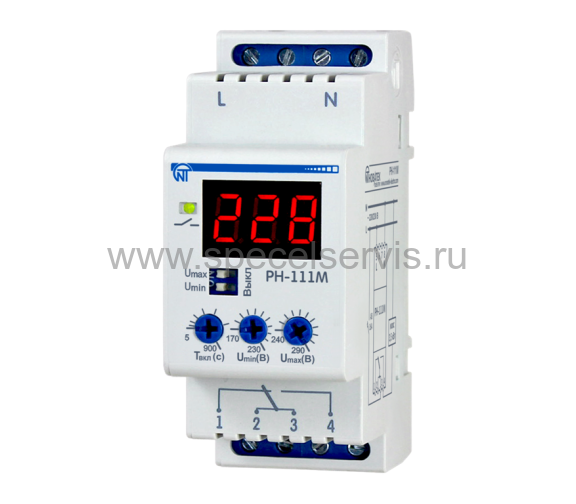

РН-111М

Наименование

Ед. измер-я

Значение

Назначение устройства

-

Аппаратура управления и распределения

Номинальный режим работы

-

продолжительный

Конструкция (монтаж)

-

На стандартную DIN-рейку шириной 35мм

Степень защиты: лицевой панели; клемм

-

IP40

IP20

Класс защиты от поражения электрическим током

-

II

Климатическое исполнение

-

У3.1

Диапазон рабочих температур

°С

-35…+55

Температура хранения

°С

-45…+70

Допустимая степень загрязнения

-

II

Категория перенапряжения

-

III

Номинальное напряжение изоляции

В

450

Номинальное импульсное выдерживаемое напряжение

кВ

4

Сечение проводников соединительных клемм

мм²

0,3…3,3

Максимальный момент затяжки винтов клемм

Н*м

0,4

Номинальное напряжение

В

220

Частота сети

Гц

47…65

Диапазон регулирования: срабатывания по Umin; срабатывания по Umах; время автоматического повторного включения

В

В

с

160…220

230…280

5…900

Фиксированное время срабатывания по Umах

с

1

Фиксированная задержка отключения по Umin

с

12

Фиксированное время срабатывания при снижении напряжения более 60 В от уставки по Umin

с

0,2

Фиксированное время срабатывания при повышении напряжения более 30 В от уставки по Umах

с

0,12

Максимальный коммутируемый ток (активной нагрузки), не менее

А

16

Точность определения порога срабатывания по напряжению

В

до 3

Минимальное напряжение, при котором сохраняется работоспособность

В

100

Максимальное напряжение, при котором сохраняется работоспособность

В

420

Гистерезис возврата по напряжению, не менее

В

4

Ток потребления от сети при неподключенной нагрузке,

мА

до 15

Коммутационный ресурс выходных контактов: под нагрузкой 16 А, не менее; под нагрузкой 5 А, не менее

раз

100 тыс.

1 млн.

Габаритные размеры

мм

90 х 35 х 68

Масса, не более

кг

0,10
