РН-116

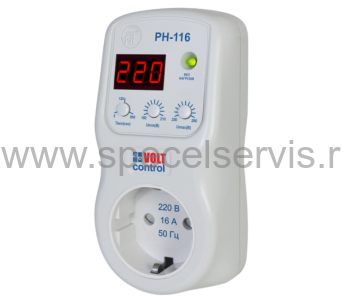

РЕЛЕ НАПРЯЖЕНИЯ РН-116 ”Volt Control”

НАЗНАЧЕНИЕ

Реле напряжения РН-116 ”Volt Control” (в дальнейшем РН-116) предназначено для защиты бытовой техники (оборудования) мощностью до 3,5 кВт (холодильников, кондиционеров, стиральных машин, теле- аудио техники и т.п.) от недопустимых колебаний напряжения в сети и последствий обрыва нейтрали.

РН-116:

- обеспечивает отключение защищаемого оборудования, если значение напряжения сети выходит за пределы, заданные пользователем (после восстановления параметров сети произойдет автоматическое повторное включение (в дальнейшем АПВ));

- снижает уровень высокочастотных помех;

- индицирует действующее значение входного напряжения, состояние аварии и состояние выходного реле.

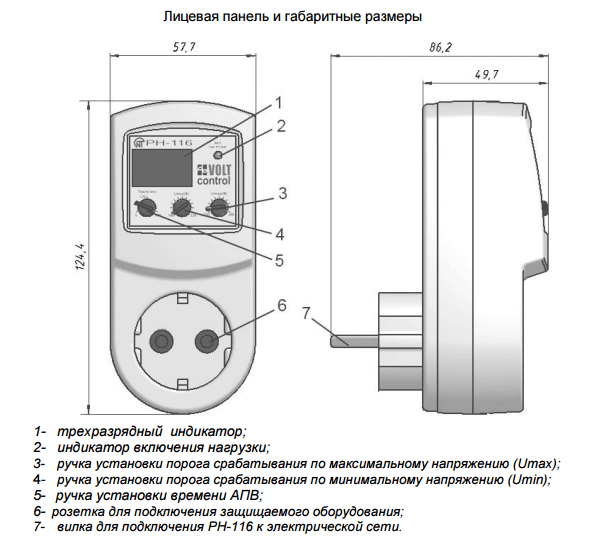

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Назначение устройства: Аппаратура управления и распределения.
• Номинальный режим работы: продолжительный
• Степень защиты устройства: IP30
• Класс защиты от поражения электрическим током: I
• Климатическое исполнение: У3.1
• Диапазон рабочих температур: -20 - +45 °С
• Температура хранения: -45 - +70 °С
• Допустимая степень загрязнения: II
• Категория перенапряжения: II
• Номинальное напряжение изоляции: 450 В
• Номинальное импульсное выдерживаемое напряжение: 2,5 кВ
• Номинальное напряжение: 220 В
• Частота сети: 47 – 65 Гц
• Диапазон регулирования: срабатывания по Umin 160 – 210 В; срабатывания по Umах  230 – 280 В; времени АПВ 5 –900 с
• Фиксированное время срабатывания по Umах: 1 с
• Фиксированная задержка отключения по Umin: 7 с
• Фиксированное время срабатывания при снижении напряжения более 60 В от уставки по Umin или при снижении напряжения ниже 145 В 0,12 с
• Фиксированное время срабатывания при импульсном повышении напряжения более 420 В при длительности импульса более 1,5 мс: не более 0,02 с
• Фиксированное время срабатывания при повышении напряжения более 30 В от уставки по Umах или выше 285 В: 0,12 с
• Максимальный коммутируемый ток при активной нагрузке: не менее 16 А
• Точность определения порога срабатывания по напряжению: до 3 В
• Минимальное напряжение, при котором сохраняется работоспособность (действующее значение): 120 В
• Максимальное напряжение, при котором сохраняется работоспособность (действующее значение): 400 В
• Гистерезис возврата по напряжению: не менее 4 В
• Ток потребления от сети при неподключенной нагрузке: до 15 мА
• Коммутационный ресурс выходных контактов: - под нагрузкой 16 А, не менее 100 тыс раз; - под нагрузкой 5 А, не менее 1 млн раз
• Масса: не более 0,160 кг

РН-116 может находиться в следующих состояниях:

-нормальной работы;

-аварии по напряжению;

-индикации времени АПВ.
