РН-117

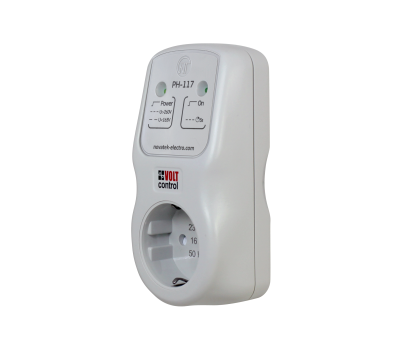

РЕЛЕ НАПРЯЖЕНИЯ РН-117 ”Volt Control”

НАЗНАЧЕНИЕ

Реле напряжения РН-117 ”Volt Control” (в дальнейшем РН-117) предназначено для защиты бытовой техники (оборудования) мощностью до 3,5 кВт (холодильников, кондиционеров, стиральных машин, теле- аудио техники и т.п.) от недопустимых колебаний напряжения в сети и последствий обрыва нейтрали. РН-117 индицирует соответствие напряжения электрической сети действующим стандартам, состояние аварии и состояние выходного реле.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Назначение устройства: Аппаратура управления и распределения
• Номинальный режим работы: продолжительный
• Степень защиты устройства: IP30
• Класс защиты от поражения электрическим током: I
• Климатическое исполнение: У3.1
• Диапазон рабочих температур: -20 - +45 °С
• Температура хранения: -45 - +70 °С
• Допустимая степень загрязнения: II
• Категория перенапряжения: II
• Номинальное напряжение изоляции: 450 В
• Номинальное импульсное выдерживаемое напряжение: 2,5 кВ
• Номинальное напряжение В 220 Частота сети: 47 – 65 Гц
• Время срабатывания защиты при напряжении выше 260 В: 1 с
• Время срабатывания защиты при напряжении выше 285 В: 0,03 с
• Время срабатывания защиты при импульсном повышении напряжения более 420 В при длительности импульса более 1,5 мс: не более 0,02 с
• Время срабатывания защиты при напряжении ниже 165 В: 7 с
• Время срабатывания защиты при напряжении ниже 145 В: 0,12 с
• Максимальный коммутируемый ток (активной нагрузки): не менее 16 А
• Точность определения порога срабатывания по напряжению: до 3 В
• Минимальное напряжение, при котором сохраняется работоспособность (действующее значение): 120 В
• Максимальное напряжение, при котором сохраняется работоспособность (действующее значение): 420 В
• Гистерезис возврата по напряжению: не менее 4 В
• Время автоматического повторного включения: 5 с
• Ток потребления от сети при неподключенной нагрузке: до 15 мА
• Коммутационный ресурс выходных контактов: - под нагрузкой 16 А не менее 100 тыс раз; - под нагрузкой 5 А, не менее 1 млн раз
• Масса: не более 0,160 кг

РАБОТА РН-117

РН-117 может находиться в следующих состояниях:

- нормальной работы;

- аварии по напряжению;

- индикации времени автоматического повторного включения (в дальнейшем АПВ).
