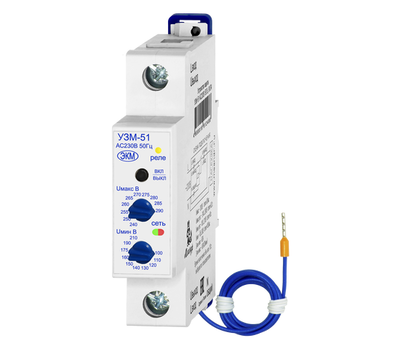

УЗМ-51 УХЛ4

Реле контроля однофазного напряжения УЗМ-51 УХЛ4

Многофункциональное устройство защиты УЗМ-51 УХЛ4 предназначено для:

• отключения оборудования при выходе значения напряжения в однофазных сетях за установленные параметры;
• защиты оборудования (в квартире, офисе и пр.) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети двигателей, пускателей (и т.д.), тем самым предотвращая выход оборудования из строя и его возможное возгорание.

Принцип работы

При подаче питания устройство начинает контроль сетевого напряжения. Если напряжение сети находится между заданными в настройках значениями верхнего Umax и нижнего Umin порогов срабатывания начинается отсчет времени автоматического повторного включения (АПВ). Если до окончания отсчета времени АПВ напряжение сети не выйдет за установленные пороги срабатывания, то по окончании отсчета произойдет подключение нагрузки к сети. Возможно ускоренное включение нагрузки вручную путём нажатия кнопки «ВКЛ/ВЫКЛ». Устройство осуществляет непрерывный контроль сетевого напряжения.

При выходе напряжения сети за установленные пороги срабатывания (аварии), устройство отсчитывает задержку срабатывания. Если длительность аварии по напряжению сохраняется более соответствующей задержки срабатывания, происходит отключение нагрузки от сети. После нормализации напряжения устройство подключает нагрузку, после отсчета времени АПВ. Если в процессе отсчета времени АПВ напряжение сети повторно выйдет за заданные пороги срабатывания, отсчет времени АПВ сбросится. При попытке ручного включения в аварийном режиме устройство не позволит включить питание на нагрузку.

Двухцветная индикация работает в различных режимах:

1. Если напряжение приближается к верхнему порогу отключения индикатор сеть мерцает красным, индикатор реле горит желтым. При выходе напряжения за верхний порог желтый индикатор реле выключается, а индикатор сеть горит постоянно красным. При возврате напряжения в норму индикатор реле мигает желтым (отсчитывая время АПВ), индикатор сеть горит постоянно зеленым.
2. Если напряжение приближается к нижнему порогу отключения индикатор сеть мерцает красным, индикатор реле горит желтым. При выходе напряжения за нижний порог желтый индикатор реле мигает отсчитывая задержку выключения и после выключается, а индикатор сеть мигает красным. При возврате напряжения в норму индикатор реле мигает желтым (отсчитывая время АПВ), индикатор сеть горит постоянно зеленым.
3. Если принудительно нагрузку отключили от сети нажатием кнопки «ВКЛ/ВЫКЛ» двухцветная индикация указывает на это поочерёдным включением красного и зелёного индикатора. Повторное нажатие кнопки «ВКЛ/ВЫКЛ» возвращает устройство в рабочий режим.

Внимание: При отключении нагрузки кнопкой «ВКЛ/ВЫКЛ» устройство остаётся в выключенном состоянии так же после отключения и повторного включения напряжения питания. Включить реле можно только повторным нажатием кнопки «ВКЛ/ВЫКЛ» (удерживать 2 секунды).

Пользователь самостоятельно может изменить задержку времени включения (10с или 6м) для этого:

• вручную кнопкой «ВКЛ/ВЫКЛ» выключить внутреннее реле;
• затем нажать и удерживать кнопку «ВКЛ/ВЫКЛ» (индикатор «сеть» погаснет) до тех пор пока индикатор не начнёт мерцать. Если индикатор мерцает зелёным цветом то время установлено 10 секунд, если красным то время установлено 6 минут.
• отпустить кнопку «ВКЛ/ВЫКЛ».
• нажать однократно кнопку «ВКЛ/ВЫКЛ» ещё раз для перехода в рабочий режим и включения реле.

Внимание: При срабатывании устройства разрывается только фазный провод. Нулевой провод N не коммутируется.

Основные особенности

• Возможно применение в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ;
• Не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.);
• При кратковременных (менее 0.5с) провалах сетевого напряжения, не отключает нагрузку;
• Номинальный ток коммутации 63А
• Двухпороговая защита от перенапряжения (задержка срабатывания): >240-290В/(0,2с), >300В ±5В/(20мс)
• Двухпороговая защита от снижения напряжения (задержка срабатывания): < 100-210В/(10с) и <80В±10В/(100мс)
• Фиксированная программируемая задержка повторного включения - 10 секунд или 6 минут
• Сохраняет работоспособность в широком диапазоне напряжения питания - 0...440В
• Синхронное управление реле - замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль, технология «zero sync»™

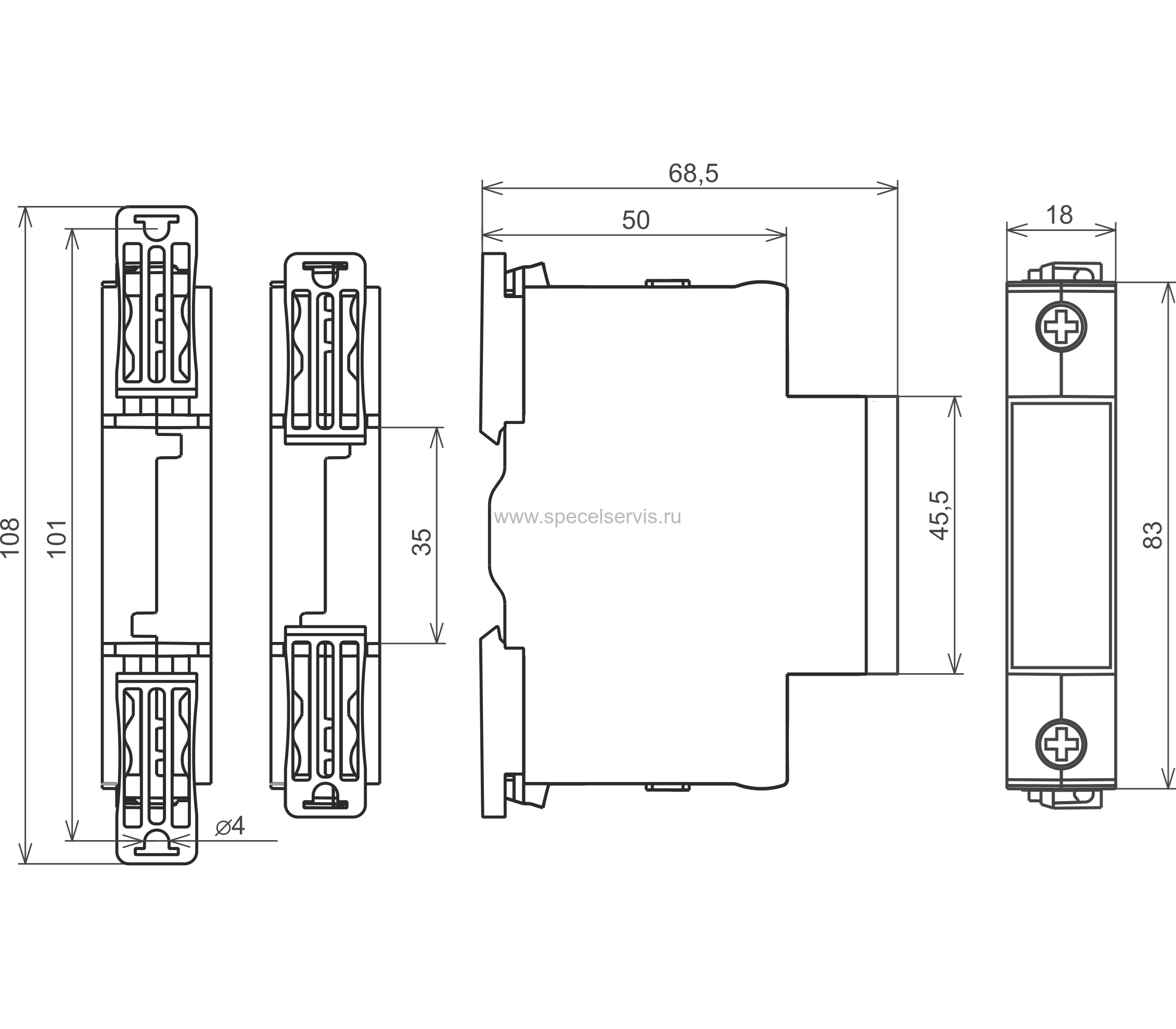

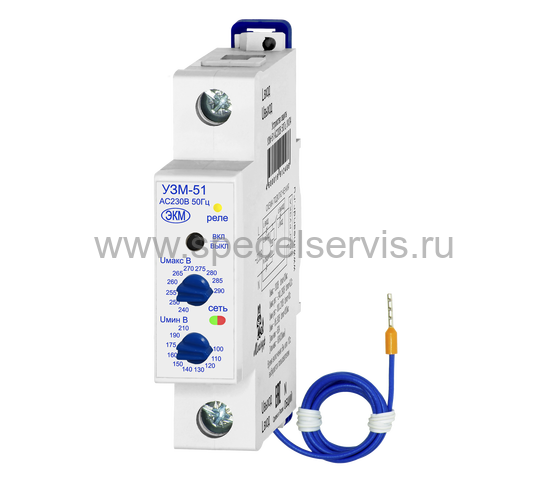

Конструкция устройства

Выпускается в унифицированном пластмассовом корпусе и представляет собой реле контроля напряжения с мощным электромагнитным реле на выходе. Устройство устанавливается на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания защищаемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжное закрепление проводов с суммарным сечением проводников до 35мм.

Конструктивно УЗМ выполнено на единой печатной плате с установленными на ней электронными компонентами, реле, токовым шунтом, силовыми шинами. Благодаря такой конструкции достигается высокая механическая жёсткость (монолитность) изделия и высокая надёжность.

В УЗМ последнего выпуска устанавливаются клеммы увеличенного размера с окном 9.0х8.2 мм. и стопорным винтом М6. Для исключения ошибок монтажа клеммы устройства оснащены защитными "флажками".

Схема подключения

Важно: Возможно подключение нагрузки с любой стороны.
