УЗМ-51МТ УХЛ2 – Описание
Особенности:
- Номинальный ток нагрузки 63 А/250 В (14 кВт)
- Максимальный ток нагрузки 80 А/250 В (18 кВт) не более 30 мин
- Возможность подключения нагрузки с любой стороны
- Встроенная многоразовая термозащита (только для УЗМ-51МТ)
НАЗНАЧЕНИЕ УСТРОЙСТВ:
Устройство защиты многофункциональное УЗМ (далее устройство) предназначено для использования в квартире, доме, офисе и т.д. с целью защиты однофазных потребителей от работы на повышенном или пониженном сетевом напряжении; защиты однофазных потребителей от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов.
Устройство может применяться в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ. Устройство не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.). При включении УЗМ по схеме. 1в, возможно дистанционное управление нагрузкой (функция импульсного реле). При отключении нулевого проводника устройство отключает нагрузку, а при подключении включает с установленной задержкой. Устройство так же снижает пусковой ток за счёт замыкания контактов реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль, технология «zero sync» ™).

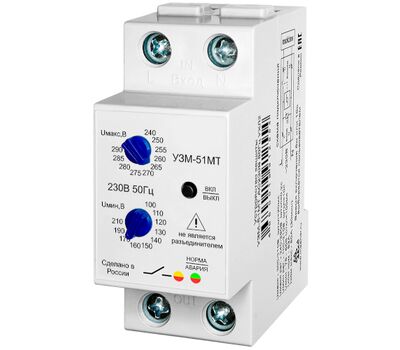

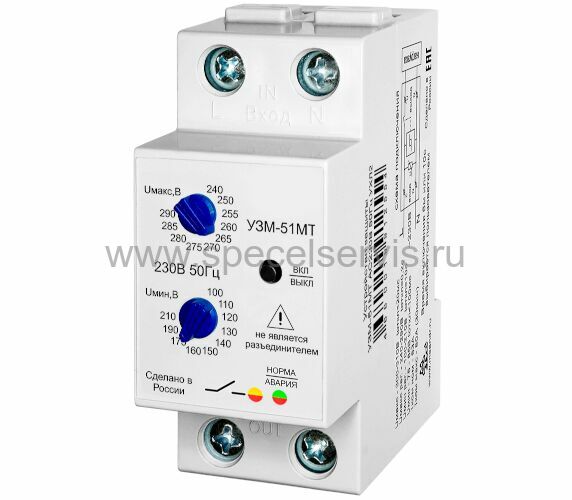

КОНСТРУКЦИЯ УСТРОЙСТВА УЗМ-51МТ:
Устройство представляют собой реле контроля напряжения с мощным электромагнитным реле на выходе, дополненное варисторной защитой. Устройство устанавливается на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжный зажим проводов суммарным сечением до 33 мм². На лицевой панели УЗМ расположены два индикатора, двухцветный (зелёный/красный) норма/авария и (жёлтый/красный) включения контакта реле/перегрев, кнопка «ВКЛ/ВЫКЛ» ручного управления, 2 ручки регулировки верхнего и нижнего порогов отключения.
Конструктивно УЗМ выполнены на единой печатной плате с установленными на ней электронными компонентами, реле, токовым шунтом, силовыми. Благодаря такой конструкции достигается высокая механическая жёсткость изделия и высокая надёжность.
В УЗМ последнего выпуска устанавливаются клеммы увеличенного размера с окном 9,0х8,2 мм. и стопорным винтом М6. Для исключения ошибок монтажа клеммы устройства оснащены защитными "шторками".
СХЕМЫ ПОДКЛЮЧЕНИЯ
УЗМ-51МТ УХЛ2 – Характеристики
Технические характеристики:
- Уровень ограничения напряжения при токе помехи 100 А,
не более: 1,2 кВ;
- Максимальная энергия поглощения (одиночный импульс
10/1000 мкс): 200 Дж;
- Максимальный ток поглощения, одиночный импульс 8/20
мкс / повторяющиеся импульсы 8/20 мкс: 6000 А;
- Время срабатывания импульсной защиты: <25 нс;
- Порог отключения нагрузки при повышении напряжения,
Uверх: 240, 250, 255, 260, 265, 270, 275, 280, 285, 290 В;
- Верхний порог ускоренного отключения нагрузки при
повышении напряжения выше верхнего критического порога, Uверх.кр.: 300 ± 15 В;
- Порог отключения нагрузки при снижении напряжения,
Uниз: 210, 190, 175, 160, 150, 140, 130, 120, 110, 100 В;
- Порог ускоренного отключения нагрузки при снижении
напряжения ниже нижнего критического порога, Uниз.кр: 80± 5 В;
- Гистерезис возврата верхнего и нижнего порога от
установленного значения: 3%;
- Номинальное напряжение питания: 230 В;
- Частота напряжения питания: 50 Гц;
- Максимальное напряжение питания: 440 В;
- Электроэрозионная стойкость контактов, не менее:
100000 циклов;
- Потребляемая мощность, не более: 1,5 Вт;
- Номинальный ток нагрузки (при сечении подключаемых
проводов не менее 16 мм²,
медь), нагрузка АС1 (активная, резистивная): 63 А;
- Номинальный ток нагрузки (при сечении подключаемых
проводов не менее 16 мм²,
медь), нагрузка АС3 (индуктивная, реактивная): 25 А;
- Максимальный ток нагрузки, (не более 30 мин): 80 А;
- Номинальная мощность нагрузки (при AC 230В): 14,5 кВт;
- Максимальная мощность нагрузки (не более 30 мин): 18,4
кВт;
- Ток перегрузки/время воздействия, мс без сваривания
контактов: 2000 А/10 мс;
- Задержка включения /повторного включения, выбирается
пользователем: 6 мин/10 с;
- Время отключения нагрузки: верхний> 300 ± 15В 0,02
сек. / верхний 240 - 290 0,1 сек. / нижний 210 - 100 10 сек. / нижний <80 ±
5 В 0,5 сек.;
- Сечение подключаемых проводников: 0,5-33 мм²
(20-2AWG);
- Момент затяжки винтового соединения клеммы: 2,8 Hm;
- Диапазон рабочих температур (по исполнениям): -25…+55
(УХЛ4) °С, -40…+55 (УХЛ2) °С;
- Температура хранения: -40...+70 °С;
- Помехоустойчивость от пачек импульсов в соответствии с
ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4): уровень 3 (2 кВ/5 кГц);
- Помехоустойчивость от перенапряжения в соответствии с
ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5): уровень 3 (2 кВ А1-А2);
- Климатическое исполнение и категория размещения по
ГОСТ 15150-69 (без образования конденсата): УХЛ4 или УХЛ2;
- Степень защиты реле по корпусу / по клеммам по ГОСТ
14254-96: IP40/IP0;
- Степень загрязнения в соответствии с ГОСТ 9920-89: 2;
- Виброустойчивость: 4 g;
- Ударопрочность: 6 g;
- Максимальная механическая износостойкость: 1х106
- Максимальная электрическая износостойкость: 1х105
- Габаритные размеры: 83х35х63 мм;
- Масса, не более: 0,16 кг;
- Срок
службы, не менее (на изделия, выпущенные после 2015 г.): 10 лет.
