ППКСИ-01

Прибор предварительного контроля изоляции ППКСИ-01

Предназначен для измерения и контроля сопротивления изоляции кабельных линий трехфазной цепи в ячейках комплектных распределительных устройств класса напряжения 6-10 кВ перед включением силового высоковольтного выключателя, с подачей разрешающих/запрещающих сигналов на включение силового выключателя.

• Контролирует три линии трехфазной цепи.
• Формирует и контролирует дополнительную эталонную линию для уменьшения влияния изменений температуры на точность измерений.
• Отделяется от кабельных линий блоком высоковольтных делителей, в который входят 4 высоковольтных резистора номиналом 20 МОм 1% точности; один резистор для каждой линии и один для эталонной линии.
• Не требует отключения кабельных линий от блоков прибора при подаче на линии высокого напряжения.
• Предупреждает о пониженном сопротивлении изоляции контролируемых кабельных линий при снятом высоком напряжении.
• Проверяет состояние блок-контакта силового выключателя.
• Предупреждает о наличии высокого напряжения на линии, как с включенным, так и с отключенным силовым выключателем.
• Запрещает включение силового выключателя при пониженном сопротивлении изоляции или высоком напряжении на линиях, если силовой выключатель был выключен.
• Позволяет учесть отличия сопротивления высоковольтных резисторов от номинального значения благодаря встроенной функции калибровки.

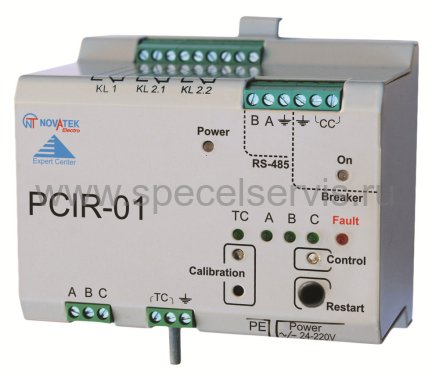

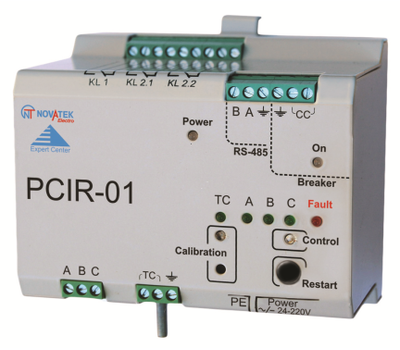

Конструкция:

Снизу на БУ располагаются:
1. Клеммник из 6 клемм для подключения внешнего блока высоковольтных делителей (БВД) (клеммы «A», «B», «C», пара клемм «ТК») и заземления (клемма «земля») «под винт», для проводов сечением 2,5 мм2.
ВНИМАНИЕ! ПОДКЛЮЧЕНИЕ КЛЕММЫ «ЗЕМЛЯ» ДОПУСТИМО ТОЛЬКО К ШИНЕ ЗАЗЕМЛЕНИЯ И НЕОБХОДИМО ДЛЯ ПРАВИЛЬНОЙ РАБОТЫ ПРИБОРА!
2. Клеммник из 3 клемм для подключения питания (клемма защитного заземления «PE», пара клемм «Питание ~/– 24-220 В») для проводов сечением 2,5 мм2.

Сверху БУ располагаются:
1. Клеммник из 9 клемм для подключения цепей управления высоковольтным выключателем и внешней сигнализации, для проводов сечением 2,5 мм2.
2. Клеммник из 6 клемм для подключения внешнего управления, сети или Внешнего Терминала ППКСИ, поставляемого отдельно (клеммы «A», «B», «земля»),
и блок-контакта высоковольтного выключателя («земля», пара клемм «БК»), для проводов сечением до 2,5 мм2. На корпусе монтирована шпилька заземления (высота 20 мм, резьба M5).

Электронная схема состоит из 4-х идентичных резистивных цепей, которые подключены к прецизионному источнику опорного напряжения, преобразователей и усилителей сигнала, коммутирующих сигнальных реле для выбора канала измерения, реле выходящих сигналов. Также в схему входят микроконтроллер, порт связи с внешним управлением, светодиоды индикации, цепи питания. При наличии утечки в резистивной цепи возникает ток, который преобразуется в
напряжение и усиливается. Одна из четырех измерительных линий коммутируется сигнальными реле к входу АЦП микроконтроллера. При этом в зоне оперативного контроля чувствительность к изменению сопротивления утечки составляет ± 2 кОм, с учетом температурной нестабильности – ± 25 кОм.
БУ снабжен функцией калибровки, которая при подключении к высоковольтным входам БВД калибровочной заглушки позволяет учесть индивидуальный разброс высокоомных резисторов развязки в БВД.

На лицевую панель прибора выведены индикаторы:

• режима калибровки и режима контроля;
• состояния блок-контакта высоковольтного выключателя и присутствия высокого напряжения на линиях;
• состояния каждой контролируемой линии;
• аварийного состояния линий.

Кнопки на лицевой панели позволяют:

• выбрать режим калибровки перед проверкой состояния линий;
• перезапустить прибор для проведения повторной проверки линий.
