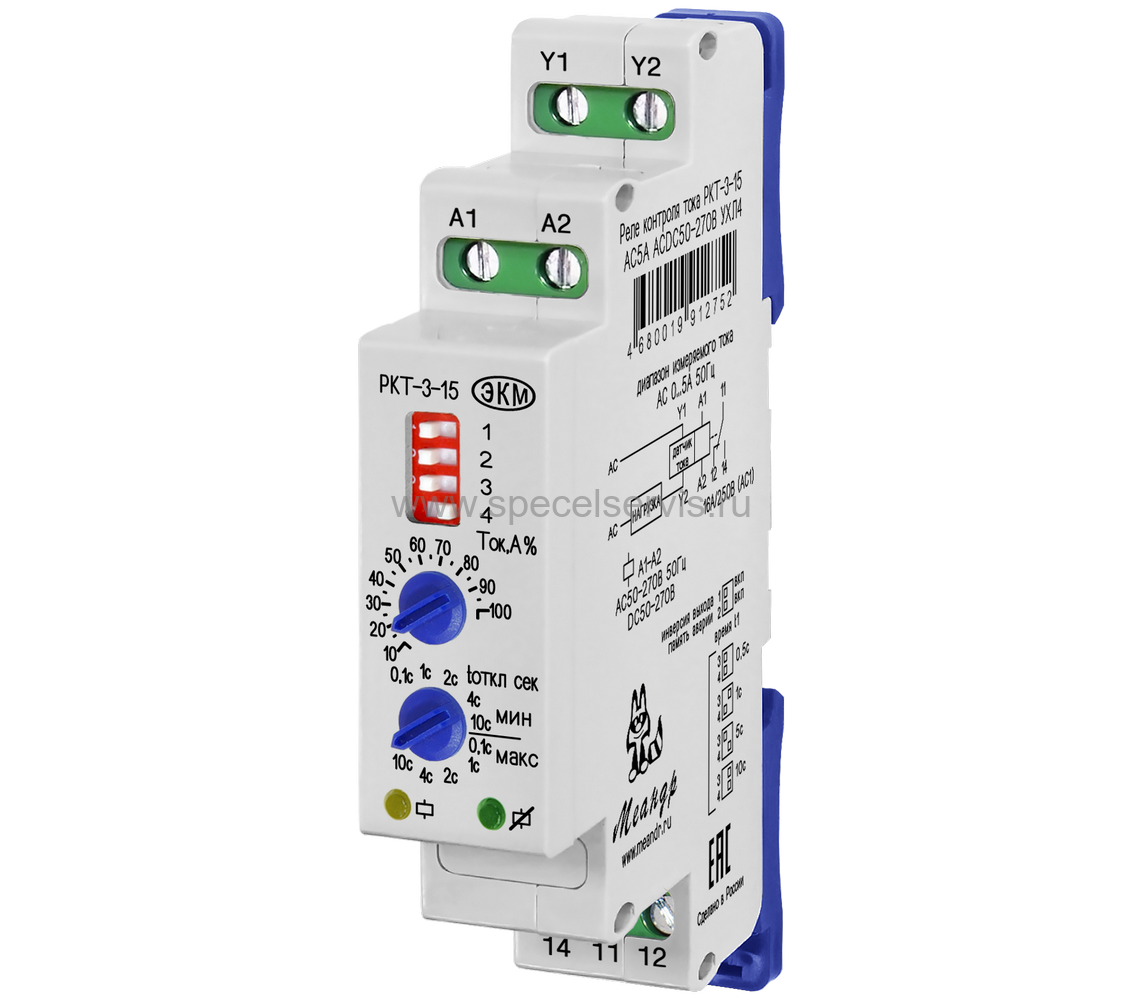

РКТ-3-15 AC5А ACDC50-270B УХЛ2
Наведите на картинку для увеличения
РКТ-3-15 AC5А ACDC50-270B УХЛ2 – Описание
Реле контроля тока
Реле контроля тока РКТ-3-15 AC5А ACDC50-270B УХЛ2 (далее реле) предназначено для выдачи управляющего сигнала при обнаружении выходного значения тока выше или ниже установленного значения в однофазных сетях. Реле контроля тока служит для контроля перегрузок, потребления и диагностики удалённого оборудования (замыкание, пониженное или повышенное потребление тока).
Основные особенности:
- питание ACDC50…270В;
- диапазон контролируемого тока: 0...5 A;
- гальваническая развязка измерительной цепи от цепи питания;
- память аварии;
- инверсия выхода.
РКТ-3-15 AC5А ACDC50-270B УХЛ2 – Характеристики
- Напряжение питания: ACDC50-270В +/- 10%;
- Потребляемая мощность, не более: 2 Вт;
- Диапазон контролируемого тока: АС (0,5...5 А);
- Цепь питания / Измерительная цепь: A1-A2 / Y1-Y2;
- Перегрузка по току (длительность 100 мс), не более: 50 А;
- Регулируемый порог срабатывания от максимального значения тока: 10-100%;
- Погрешность установки порога срабатывания: 10%;
- Гистерезис по отношению к пороговому значению: 10%;
- Фиксированная задержка включения «нечувствительности» t 1 (с): 0,5; 1; 5; 10;
- Регулируемая задержка срабатывания, t (с): 0б1; 1; 2; 4; 10;
- Максимальный коммутируемый ток АС250В 50Гц (АС1) / DC30В (DC1): А 8;
- Максимальная коммутируемая мощность АС250В 50Гц (АС1) / DC30В (DC1): 2000 Вт / 240 Вт;
- Максимальное напряжение между цепями питания и контактами реле: 2000 В (50 Гц - 1 мин.);
- Механическая износостойкость: не менее 10 х 106 циклов;
- Электрическая износостойкость: не менее 100000 циклов;
- Количество и тип контактов: 1 НО;
- Диапазон рабочих температур (по исполнениям): -40...+55°С (УХЛ2)
- Температура хранения: -40...+70°С;
- Помехоустойчивость от пачек импульсов: уровень 3 (2кВ/5кГц);
- Помехоустойчивость от перенапряжения: уровень 3 (2кВ А1-А2);
- Климатическое исполнение: УХЛ2;
- Степень защиты реле по корпусу / по клеммам: IP40 / IP20;
- Относительная влажность воздуха: до 80% (при 25°С);
- Рабочее положение в пространстве: произвольное;
- Режим работы: круглосуточный;
- Габаритные размеры: 18 х 93 х 62 мм;
- Масса: 0,08 кг.
