РМТ-101

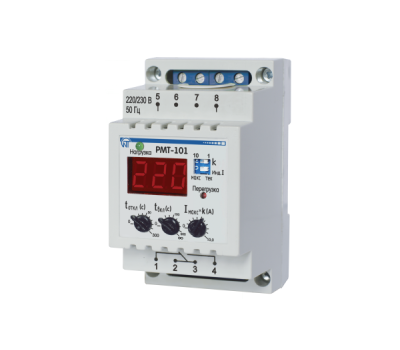

РЕЛЕ МАКСИМАЛЬНОГО ТОКА РМТ-101

Реле максимального тока РМТ-101 предназначено для измерения и постоянного контроля действующего значения тока однофазной нагрузки.

Измеряемый и контролируемый диапазон токов от 0 до 100 А.

Изделие выполняет отключение нагрузки в случае превышения заданного пользователем уровня максимального тока. При мощности нагрузки до 1,75 кВА нагрузка подключается непосредственно через РМТ-101.

При мощности нагрузки, превышающей 1,75 кВА (но не более 20 кВА), нагрузка подключается через магнитный пускатель (МП) соответствующей мощности (МП в комплект не входит).

Пороги максимального тока, времени задержки отключения и времени автоматического повторного включения (АПВ) задает пользователь с помощью ручек и переключателей, вынесенных на лицевую панель изделия.

Изделие может использоваться как:

– цифровой амперметр;

– реле ограничения потребляемого тока;

– реле выбора приоритетной нагрузки.

Изделие подключается без разрыва электрической цепи.

Для измерения тока используется встроенный трансформатор тока.

Изделие отображает значение тока и состояние нагрузки с помощью индикаторов, расположенных на лицевой панели.

Условия эксплуатации

Изделие предназначено для эксплуатации в следующих условиях:

– температура окружающей среды от минус 20 до +45 ?С;

– атмосферное давление от 84 до 106,7 кПа;

– относительная влажность воздуха (при температуре +25 ?С) 30 … 80%.

Технические характеристики

• Степень защиты лицевой панели: IP40
• Степень защиты корпуса: IP10
• Класс защиты от поражения электрическим током: II
• Номинальный режим работы: продолжительный
• Климатическое исполнение: УХЛ 3.1
• Гармонический состав (несинусоидальность) напряжения питания: ДСТУ EN 50160:2014 (EN 50160:2010, IDT)
• Номинальное напряжение изоляции: 450 В
• Номинальное импульсное выдерживаемое напряжени: 2,5 кВ
• Номинальное переменное однофазное напряжение питания: 220/230 В
• Частота сети: 47 – 53 Гц
• Диапазон измерения тока: 0-100 А
• Точность измерения тока, не хуже: 1 %
• Диапазон регулирования по t вкл: 0 - 900, ? с
• Диапазон регулирования по t откл: 0 - 300 с
• Время готовности, не более: 0,8 с*
• Максимальный коммутируемый ток (активной нагрузки): 8 А
• Минимальное напряжение, при котором сохраняется работоспособность (действующее значение): 130 В**
• Максимальное напряжение, при котором сохраняется работоспособность (действующее значение): 300 В
• Максимальное допустимое напряжение, не более: 400 В
• Допустимая степень загрязнения II
• Категория перенапряжения II
• Мощность потребления (при неподключенной нагрузке): до 3,5 Вт
• Коммутационный ресурс выходных контактов: под нагрузкой 8 А, не менее 100 тыс. раз; под нагрузкой 1 А, не менее 1 млн. раз
• Сечение проводов для подключения к клеммам: 0,5-2 мм²
• Момент затяжки винтов клемм: 0,4 Н*м
• Масса, не более: 0,200 кг

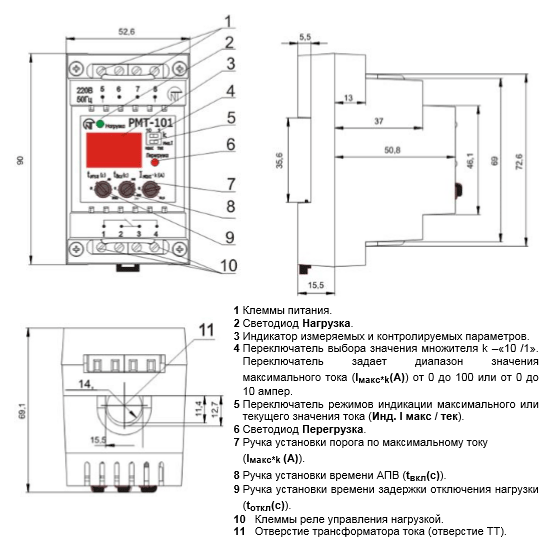

• Габаритные размеры (при зафиксированной защелке) (типоразмер – 3 стандартных S-модуля на DIN-рейку 35 мм), H*B*L: 90*52,6*69,1 мм
• Установка (монтаж) изделия: стандартная DIN-рейка 35 мм
• Изделие сохраняет свою работоспособность при любом положении в пространстве

Примечания:

* – время реакции при подаче питания не больше 2 секунд (время включает в себя автокалибровку, включение нагрузки, измерение тока и отключение нагрузки в случае определения аварийной ситуации).

** – происходит отключение индикатора при напряжении питания менее 130 вольт и блокировка функционирования при напряжении ниже 110 вольт.
