РТ-05

Реле контроля тока РТ-05

Реле оснащено микропроцессорным управлением.

Предназначено для контроля величины постоянного или переменного тока в силовой цепи и сигнализации при токовой перегрузке в сети.

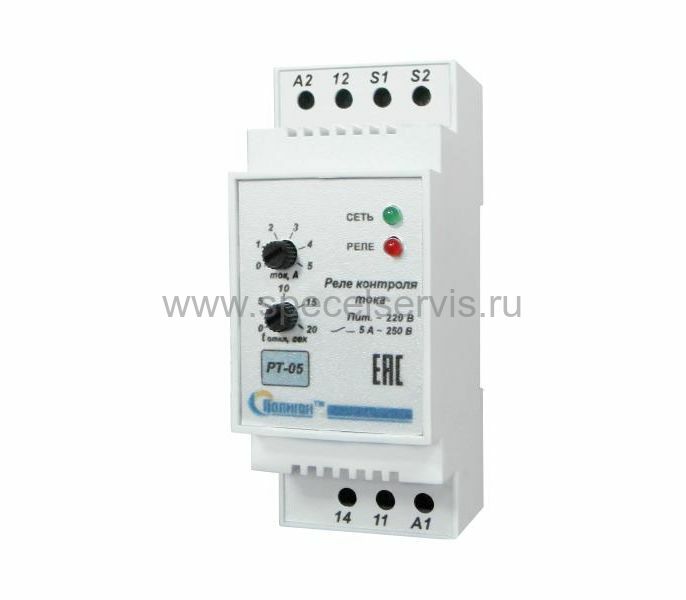

Блок РТ-05 выполнен в корпусе для установки на DIN-рейку.

На передней панели блока находятся индикаторы «СЕТЬ» и «РЕЛЕ» и ручки управления «ток, А» и «tоткл, сек».
Цепи питания и измерения гальванически разделены.

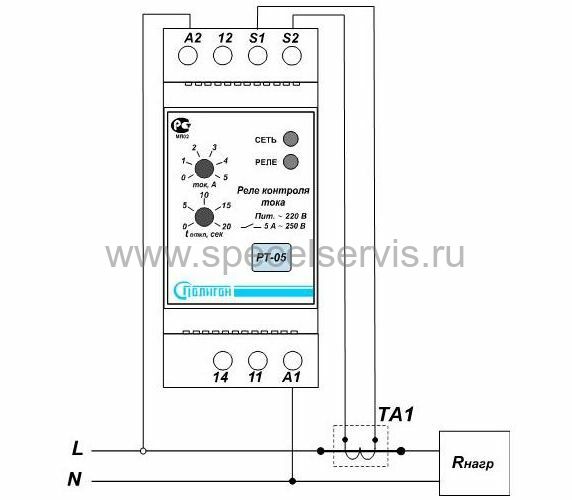

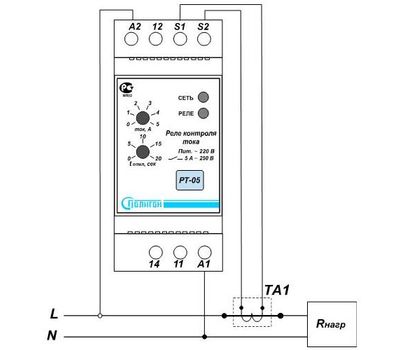

В нижней и верхней части блока находятся клеммные колодки для подключения блока к сети и к схеме управления.
Питание реле осуществляется непосредственно от контролируемой сети.

Порог срабатывания по току настраивается с учетом коэффициента трансформации трансформатора тока (Ктр =I1/I2).

Например: для трансформатора тока 150/5 А, в случае уставки тока 3 А по шкале изделия, коммутация контактов реле произойдет при токе Iуст = Ктр•3 = 90 А.

Технические параметры РТ-05:

• Масса 0.2 кг
• Габаритные размеры 36 Х 90 Х 60 мм
• Напряжение питания 220±10% В; 50 Гц
• Диапазон рабочих температур (без конденсата),  -40… 45 °С
• Коммутируемый ток контакта (АС1 250 В) max 5 А
• Потребляемая мощность, не более 3 Вт
• Диапазон контролируемого тока 0,5…5 А

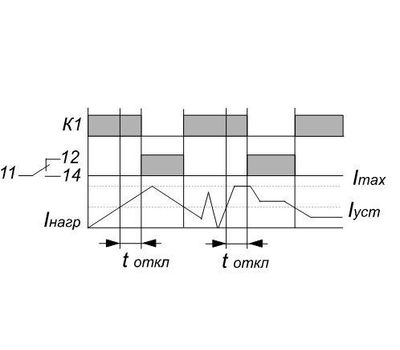

• Временная задержка отключения реле при превышении заданного тока 0,1…20 с
