РТ-40У УХЛ4
Наведите на картинку для увеличения
РТ-40У УХЛ4 – Описание

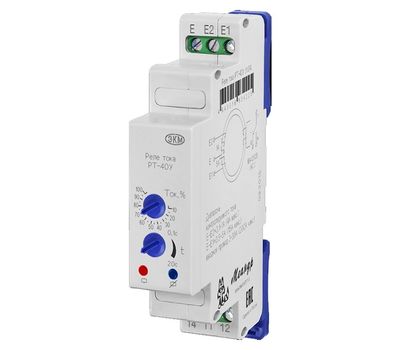

Реле контроля тока универсальное РТ-40У
Устройство изготавливается компанией МЕАНДР из прочного АБС-пластика, подлежит установке на рейку-DIN или ровную поверхность.

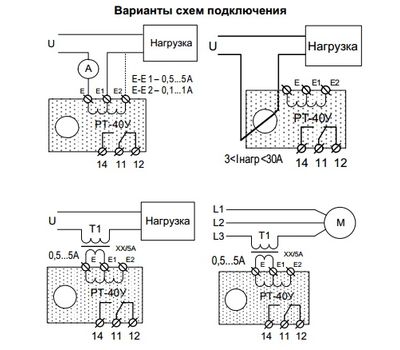

Питание обеспечивается от контролируемой цепи. Для диапазона тока 30А питание обеспечивается от встроенного трансформатора тока. Для контроля значений тока свыше 30А следует применять стандартные трансформаторы тока ХХ/5А.

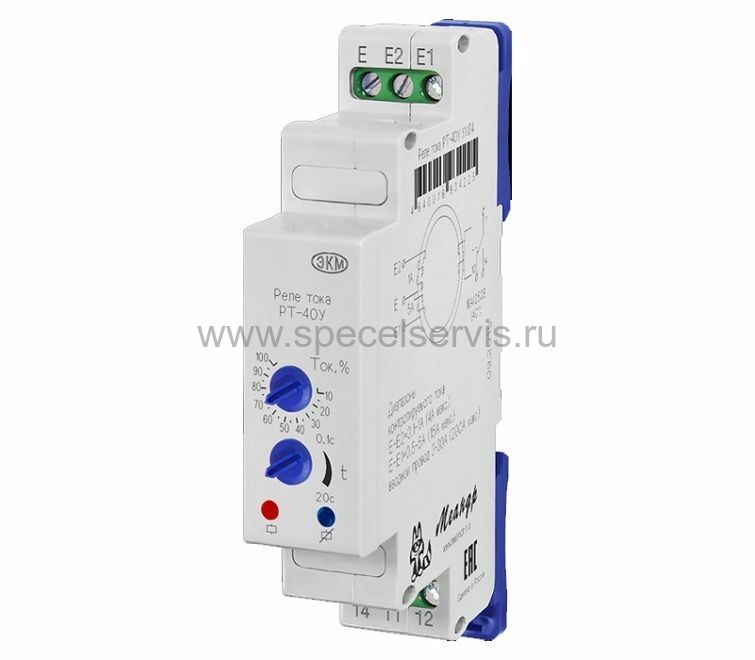

На лицевой панели РТ-40У УХЛ4 расположены:
- синий индикатор наличия тока в контролируемой цепи
- красный индикатор состояния контактов встроенного исполнительного реле
- регулятор времени срабатывания «t»
- регулятор порога срабатывания "Ток%"
Реле используется в схемах автоматики, в энергетических системах - для контроля, диагностики и защиты электродвигателей и прочего электрооборудования.
РТ-40У УХЛ4 отслеживает следующие состояния: замыкание, пониженное или повышенное потребление тока.
Основные особенности:
- Три диапазона измерения тока (0,1-1А, 0,5-5А и 3-30А)
- Регулируемый порог срабатывания от 10 до 100% максимального значения тока
- Термическая устойчивость в длительном режиме: диапазон - 1А до 4А; диапазон -5А до 15А, диапазон - 30А до 400А
- Регулируемая задержка срабатывания исполнительного реле от 0,2с до 20с
- Встроенное исполнительное реле 16А
Технические характеристики:
| Параметр | Ед.изм. | Значение |
| Номинальная частота измеряемого тока | Гц | 45…65 |
| Измерительная цепь: - клеммы Е - E2 - клеммы Е - E1 - бесконтактный способ - встроенный трансформатор тока | А | 0,1—1 0,5—5 3-30 |
| Термическая устойчивость при длительном протекании тока: - вход Е-E2 - 1А - вход Е-E1 - 5А - встроенный трансформатор тока - 30А | А | 4 15 200 |
| Регулировка порога срабатывания от максимального значения диапазона | % | 10 - 100 |
| Погрешность установки порога срабатывания | % | 15 |
| Гистерезис | % | 5 |
| Регулируемая задержка срабатывания | с | 0,2 - 20 |
| Максимальное коммутируемое напряжение | В | 400 (AC1/5A) |
| Максимальный коммутируемый ток (АС1): АС250В 50Гц (АС1)/DC30В (DC1) | А | 16 |
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30B (DC1) | ВА/Вт | 4000/480 |
| Максимальное напряжение между цепями измерения и контактами реле | В | АС2000 (50Гц -1мин) |
| Потребляемая мощность, не более | ВА | 2 |
| Количество и тип контактов |
| 1 переключающий |
| Диапазон рабочих температур (по исполнениям) | 0С | -25…+55 |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 |
| IP40/IP20 |

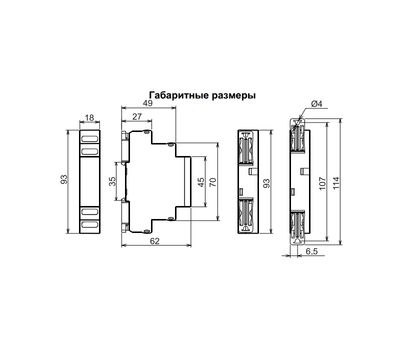

| Габаритные размеры | мм | 18х93х62 |
| Масса | г | 95 |
В интернет-магазине Спецэлсервис вы можете купить РТ-40У УХЛ4 по разумной цене.
Самовывоз осуществляется с Московского склада бесплатно, с условиями доставки по России ознакомьтесь здесь.
