РКЧ-М01 АС150-400В УХЛ4 – Описание
Реле контроля частоты РКЧ-М01 АС150-400В УХЛ4
- Диапазон контролируемых частот - 50 ± 10 или 60 ± 10Гц
- Контроль собственного напряжения питания (РКЧ-1) или внешнего сигнала (РКЧ-2)
- Работа с памятью аварии или без памяти аварии
- Контроль превышения и снижения частоты
- Регулируемая задержка срабатывания (0,1с, 2с, 4с, 6с)
- Задание нижнего порога отключения (fmin), Гц (-10, -8, -7, -6, -5, -4, -3, -2, -1)
- Задание верхнего порога отключения (fmax), Гц (1, 2, 3, 4, 5, 6, 7, 8, 10)
- 2 диапазона измерения частоты по напряжению: - 2...40 и 20...400 В (только для РКЧ-М02)
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля частоты РКЧ-М предназначено для контроля частоты переменного напряжения. Реле обеспечивает контроль частоты 50 или 60 Гц. Реле РКЧ-М01 контролирует частоту напряжения питания. Реле РКЧ-М02 контролирует частоту напряжения, поступающего на сигнальный вход. Реле может использоваться для контроля частоты в однофазных и многофазных сетях с фиксированной задержкой срабатывания и регулируемыми порогами отключения исполнительного встроенного реле. Реле допускает режим работы «без памяти» аварии и режим работы «с памятью» аварии.
КОНСТРУКЦИЯ РЕЛЕ

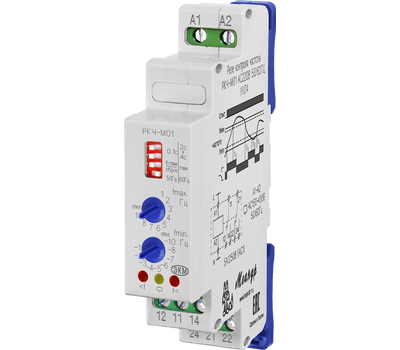

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: DIP-переключатель для установки задержки срабатывания, выбора режима работы «с памятью» аварии или «без памяти» аварии, выбора номинальной частоты контролируемой сети, поворотный переключатель установки значений срабатывания по превышению номинальной частоты, поворотный переключатель установки значений срабатывания по понижению номинальной частоты контролируемой сети, красный индикатор аварийного состояния по превышению частоты сети - «>f», жёлтый индикатор состояния контактов исполнительного реле, красный индикатор аварийного состояния по понижению частоты сети - «<f».
РАБОТА РЕЛЕ
Установить переключатель частоты сети в положение 50 Гц или 60Гц. Установить переключатель режима в положение «пам.». Установка верхнего и нижнего порогов отключения производится поворотными переключателями fmax и fmin. К выбранному значению номинальной частоты сети 50 или 60 Гц следует прибавить или отнять значение установленное поворотным переключателем. Для отключения срабатывания по верхнему или нижнему значению частоты сети следует установить соответствующий поворотный переключатель в положение «откл.». Установка значения задержки включения t производится переключателями №1 и №2.

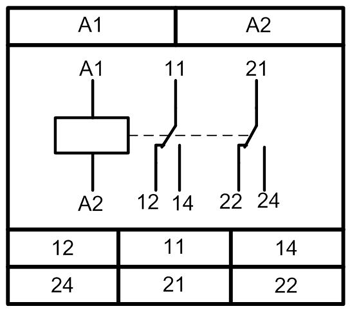

Режим работы «с памятью» аварии. После подачи питания с задержкой tвкл, если частота контролируемой сети находится в установленных пределах Fmin - Fmax, включится жёлтый индикатор и замкнутся контакты 11-14, 21-24. Если значение частоты контролируемой сети превысит установленное значение fmax, через установленное время задержки t отключится исполнительное реле, погаснет жёлтый индикатор, замкнутся контакты 11-12, 21-22 и включится индикатор «>f». Если частота контролируемой сети опустится ниже установленного значения fmin, через установленное время задержки t отключится исполнительное реле, погаснет жёлтый индикатор, замнутся контакты 11-12, 21-22 и включится индикатор «<f». Для включения реле необходимо снять питание или установить переключатель №3 в положение «сброс».
Режим работы «без памяти» аварии. Если частота контролируемой сети находится в установленных пределах Fmin - Fmax исполнительное реле включено, горит жёлтый индикатор, замкнуты контакты 11-14, 21-24. Если частота контролируемой сети превысит или опустится ниже установленных значений, через время задержки t исполнительное реле выключиться, погаснет жёлтый индикатор, замкнуться контакты 11-12, 21-22. При возврате частоты в установленные пределы через время задержки t произойдёт включение исполнительного реле, загорится жёлтый индикатор, замкнутся контакты 11-14, 21-24.
ВНИМАНИЕ: В течение отработки времени задержки t жёлтый индикатор включается с периодом 0.5с.
Параметр
|
Ед.изм.
|
РКЧ-М01
|
РКЧ-М02
|
Напряжение питания
|
В
|
АС150-400
|
АСDC 150-400
|
Частота питающей сети
|
Гц
|
50...60
|
|
Напряжение контролируемого сигнала
|
В
|
АС150-400 (А1-А2)
|
АС3-40 (Е-Е1)
АС30-400 (Е-Е2)
|
Значения нижнего порога, fmin
|
Гц
|
откл., -10, -8, -6, -5, -4, -3, -2, -1
|
|
Значения верхнего порога, fmax
|
Гц
|
1, 2, 3, 4, 5, 6, 7, 8, 10, откл.
|
|
Гистерезис в зависимости от значения установленной частоты отключения
|
Гц
|
(Fном +1,2,3Гц) + 0,25
(Fном +4,5,6,7,8,0Гц) +0,5
|
|
Время срабатывания, tз
|
с
|
0,1; 2; 4; 6
|
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
|
А
|
8
|
|
Максимальное коммутируемое напряжение
|
В
|
400 (AC1/2A)
|
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 2000/240 | |
Потребляемая мощность, не более
|
ВА
|
2
|
|
Механическая износостойкость, не менее
|
циклов
|
10х106
|
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
|
Количество и тип контактов | 2 переключающие группы | ||
Диапазон рабочих температур (по исполнениям)
|
°С
|
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
|
|
Температура хранения
|
°С
|
-40…+70
|
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | ||
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | ||
Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 | ||
Степень защиты по корпусу/по клеммам по ГОСТ 15150-69 (без образования конденсата)
|
|
IP40/IP20
|
|
Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||
Высота над уровнем моря | м | до 2000 | |
Положение в пространстве
|
|
произвольное
|
|
Режим работы | круглосуточный | ||

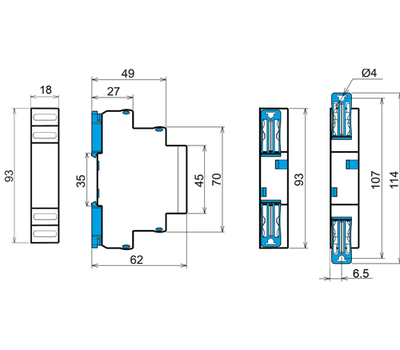

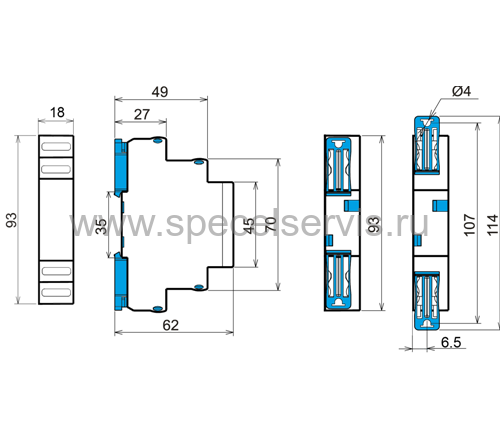

Габаритные размеры
|
мм
|
18х93х62
|
|
Масса
|
кг
|
0,08
|
