МСК-107

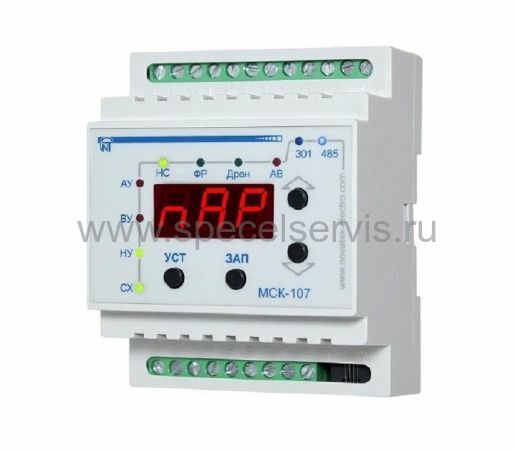

Контроллер насосной станции МСК-107

Предназначен для создания систем автоматизации технологических процессов, связанных с контролем и поддержанием заданного уровня жидких веществ в различного рода резервуарах путем управления электродвигателем (электродвигателями) одного или двух насосов.

Поддержание заданного уровня жидких веществ обеспечивается управлением:

• при однофазном двигателе мощностью до 1 кВт – встроенным реле нагрузки;
• при трехфазном двигателе или при однофазном двигателе мощностью более 1 кВт - управлением катушкой магнитного пускателя (контактора).

МСК-107 обеспечивает управление электродвигателем (электродвигателями) одного или двух насосов как в автоматическом режиме по одному из встроенных в устройство алгоритмов, так и в ручном – по командам пользователя с лицевой панели или кнопочного поста.

По интерфейсам RS-232 и RS-485 ( протокол MODBUS) возможно задание основных параметров работы контроллера, а также дистанционное управление электродвигателем (электродвигателями).

П р и м е ч а н и е - Одновременное использование RS-485 и RS-232 невозможно.

При работе МСК-107 совместно с универсальным блоком защиты электродвигателей УБЗ-301 устройство обеспечивает:

• защиту электродвигателей при некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипание фаз, перекос фазных/линейных напряжений) или механических перегрузках;
• индикацию тока потребления электродвигателя;
• передачу по интерфейсу RS-232 или RS-485 измеряемых и вычисляемых УБЗ-301 данных, уставок и режимов УБЗ-301.
