ЕЛ-11М-15 АС415В УХЛ2
Наведите на картинку для увеличения
ЕЛ-11М-15 АС415В УХЛ2 – Описание
Особенности:
- Контроль линейных напряжений (работает без нулевого провода)
- Отключение при превышении линейных напряжений >1,3 Uном
- Отключение при снижении напряжения 0,8 Uном
- Отключение при асимметрии фаз >25%
- Контроль порядка чередования фаз
- Отключение при обрыве фаз
- Регулируемая задержка срабатывания от 0,1 до 10 с
- Питание реле осуществляется от контролируемой сети
НАЗНАЧЕНИЕ:
Реле контроля фаз ЕЛ-11М-15 - предназначено для использования в схемах автоматического управления для контроля напряжения в трёхфазных сетях без нулевого провода, для контроля порядка чередования фаз, обрыва и «слипания» фаз, превышения (снижения) напряжения выше (ниже) фиксированного значения, а также контроля асимметрии фаз. Реле предназначено для защиты источников и преобразователей электрической энергии. Технические характеристики реле приведены в таблице ниже
ВНИМАНИЕ! Не рекомендуется применять в схемах АВР с нейтралью!!!! (т.к. при обрыве нуля, из-за перекоса фазных напряжений, возможно выйдут из строя однофазные нагрузки)
КОНСТРУКЦИЯ:

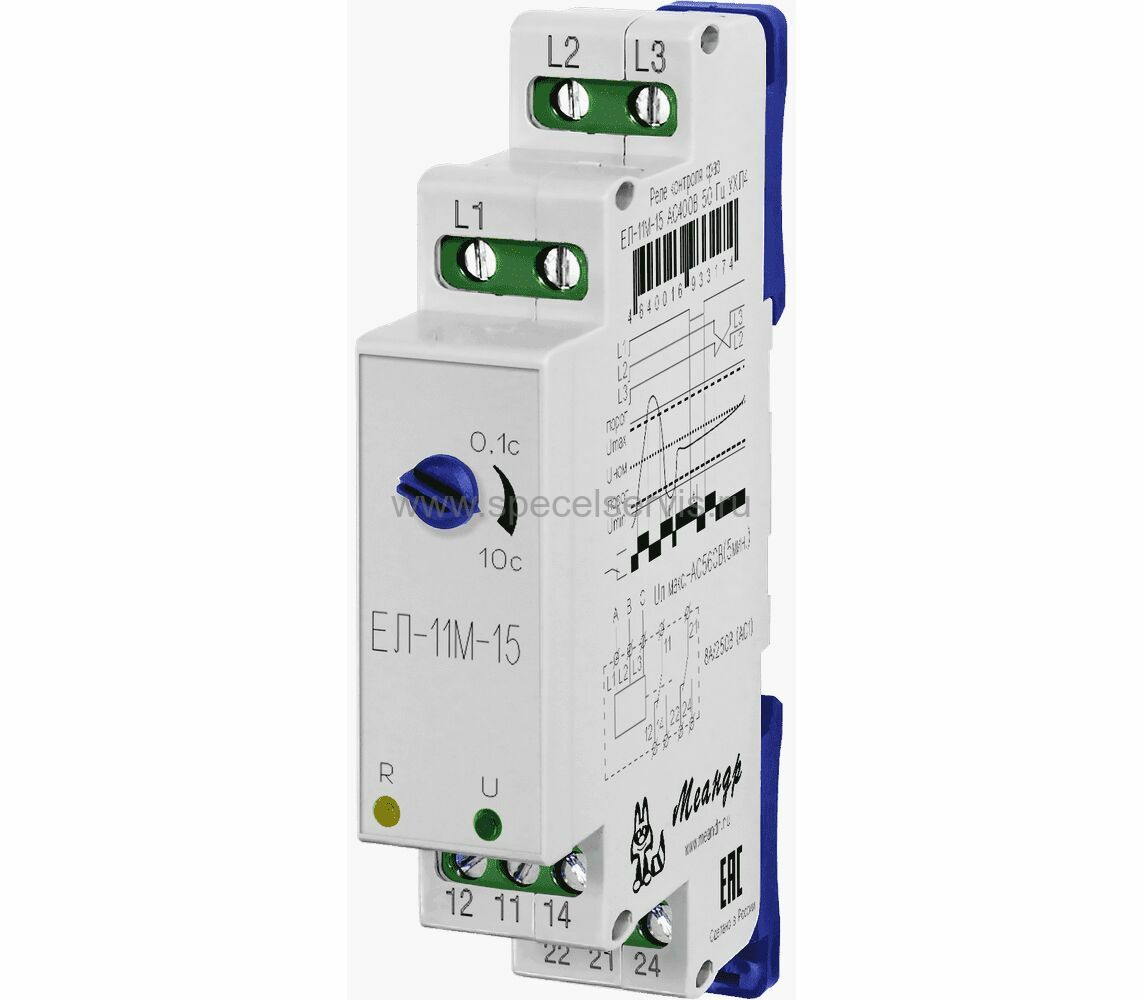

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположены: регулятор времени срабатывания, зелёный индикатор наличия напряжения питания в трёхфазной цепи «U» и жёлтый индикатор включения встроенного реле «R».
РАБОТА РЕЛЕ:
При подаче на реле трёхфазного напряжения включается индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное реле (контакты 11-12 и 21-22 размыкаются, контакты 11-14 и 21-24 замыкаются) и включается индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз, при превышении фиксированного порога напряжения - реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения, снижении напряжения ниже фиксированного порога или обрыве одной из фаз, реле выключается через время t, установленное регулятором времени срабатывания. При возвращении параметров в норму реле включается без задержки.
ЕЛ-11М-15 АС415В УХЛ2 – Характеристики
Технические характеристики:
- Номинальное напряжение Uном 50 Гц: 415 В;
- Минимальное допустимое линейное напряжение: 225 В;
- Максимальное допустимое линейное напряжение: 560 В;
- Потребляемая мощность, не более: 2 ВА;
- Время выключения встроенного реле:
- снижении напряжения ниже 0,8 Uном ± 5%: 0,1-10 сек;
- обрыве одной фазы: 0,1-10 сек;
- обрыве двух или трёх фаз: 0,1 сек;
- асимметрии линейных напряжений> (25± 2) %: 0,1-10 сек;
- обратном порядке чередования фаз: 0,1 сек;
- «слипании» фаз: 0,1-10 сек
- превышении напряжения выше 1,3 Uном ± 5%: 0,1 сек;
- Минимальное синфазное напряжение включения: 0,85 % Uном;
- Гистерезис напряжения порога срабатывания: 0,05 % Uном;
- Погрешность времени срабатывания, не более: +/- 10 %;
- Номинальный ток контактной группы: 8 А (АС1) / 3,2 А (АС3);
- Максимальный суммарный ток групп контактов: 8 А (АС1) / 3,2 А (АС3);
- Максимальное коммутируемое напряжение: 400 В (AC1/2 A);
- Максимальное напряжение между цепями питания и контактами реле: АС 2000 В (50 Гц – 1 мин);
- Механическая износостойкость, не менее: 10x106 циклов;
- Электрическая износостойкость, не менее: 100000 циклов;
- Количество и тип контактов: 2 переключающие группы;
- Диапазон рабочих температур (по исполнениям): -25...+55 (УХЛ4) 0С, -40…+55 (УХЛ2) 0С;
- Температура хранения: -40…+70 0С;
- Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4): уровень 3 (2 кВ/5 кГц);
- Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5): уровень 3 (2 кВ L1-L2);
- Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата): УХЛ4 или УХЛ2;
- Степень защиты по корпусу/по клеммам по ГОСТ 14254-96: IP40/IP20;
- Степень загрязнения в соответствии с ГОСТ 9920-89: 2;
- Относительная влажность воздуха: до 80 % (при 25 0С);
- Высота над уровнем моря: 2000 м;
- Рабочее положение в пространстве: произвольное;
- Режим работы: круглосуточный;
- Габаритные размеры: 17,5 х 90 х 63 мм;
- Масса: 0,065 кг.
