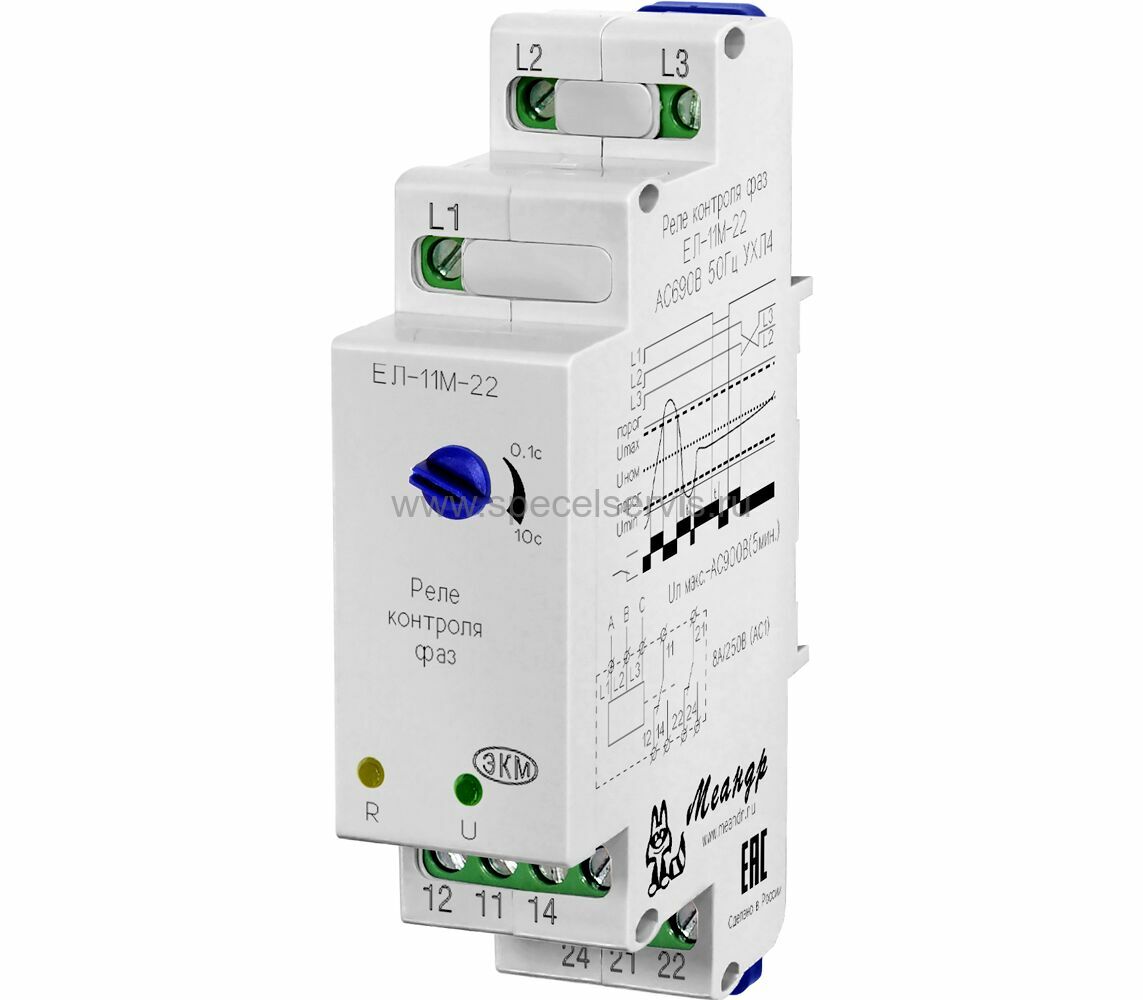

ЕЛ-11М-22 АС690В УХЛ4

ОСНОВНЫЕ ОСОБЕННОСТИ:

• Фиксированные пороги срабатывания по напряжению 80 и 130% от номинального значения;
• Включение нагрузки при восстановлении параметров питающей сети без задержек;
• Плавная регулировка задержки времени срабатывания исполнительного реле в диапазоне от 0,1 с до 10 с;
• Индикатор наличия питания и состояния встроенного реле;
• 2 переключающие группы контактов 8А/AC250В.

НАЗНАЧЕНИЕ:

Реле контроля фаз ЕЛ-11М-22 - предназначено для использования в схемах автоматического управления, контроля напряжения в трехпроводных трёхфазных сетях (сетях без нулевого провода), контроля порядка чередования фаз, обрыва и «слипания» фаз, защиты нагрузки от работы на повышенном или пониженном напряжении, а также для контроля асимметрии фаз. Основная область применения - защита источников и преобразователей электрической энергии.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА:

При подаче питания на устройство, если напряжение сети соответствует установленному диапазону, а также все контролируемые параметры работы сети (порядок чередования фаз, обрыв фаз, слипание фаз, асимметрия напряжения фаз) находятся в норме, то происходит включение встроенного исполнительное реле. При включении исполнительного реле замыкаются контакты 11-14 и 21-24 и загорается желтый индикатор работы исполнительного реле. При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз, слипании фаз, при значении напряжения питания выше верхнего порога срабатывания (130% от номинального) - реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения фаз более чем на 30%, снижении напряжения менее нижнего порога срабатывания (80% от номинального) или обрыве одной из фаз, начинается отсчет времени срабатывания защиты, по истечении которого реле выключается. Если в процессе отсчета времени параметры работы питающей сети вернутся в нормальное состояние, то отсчет времени выключения прекратится. Время срабатывания устройства регулируется в диапазоне от 0,1 до 10 секунд поворотным выключателем на лицевой стороне устройства. При возвращении параметров питающей сети в норму, реле включается без задержки.

КОНСТРУКЦИЯ УСТРОЙСТВА:

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм².

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:

• Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
• Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с²;
• Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;
• Устройство устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиями ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99;
• Конденсация влаги на поверхности изделия не допускается; Высота над уровнем моря не более 2000 м.

СХЕМА ПОДКЛЮЧЕНИЯ
