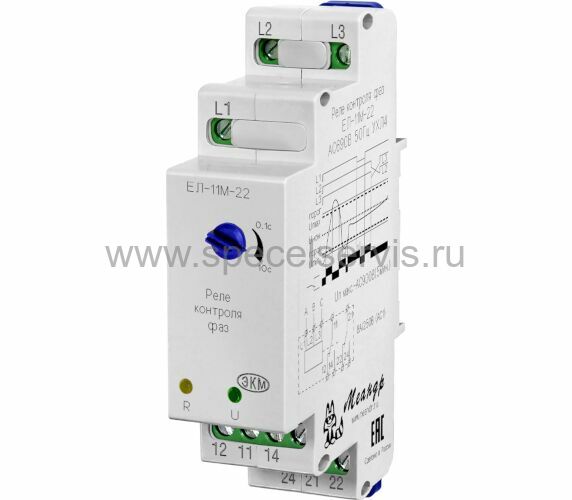

ЕЛ-11М-22 АС715В УХЛ4
Наведите на картинку для увеличения
ЕЛ-11М-22 АС715В УХЛ4 – Описание
Особенности:
- Контроль трёхфазного линейного напряжения в сетях 0,7 (0,5) кВ без нейтрали
- Фиксированный порог срабатывания на превышение напряжения 1,3 Uном
- Фиксированный порог срабатывания на снижение напряжения 0,8 Uном
- Контроль порядка чередования, обрыва, «слипания» фаз
- Срабатывание при асимметрии фаз> 30%
- Регулируемая задержка срабатывания от 0,1 до 10 с
Назначение:
Реле контроля фаз ЕЛ-11М-22 (далее реле) предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв фаз, «слипание» фаз, превышение (снижение) напряжения выше (ниже) фиксированного значения, а также, асимметрию фазных напряжений. Технические характеристики реле приведены в таблице. ВНИМАНИЕ! Не рекомендуется применять в схемах АВР с нейтралью!!!! (т.к. при обрыве нуля, из-за перекоса фазных напряжений, возможно выйдут из строя однофазные нагрузки)
Конструкция:
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели реле расположены: поворотный переключатель времени срабатывания, зелёный индикатор «U» наличия напряжения в сети, жёлтый индикатор «R» включения встроенного реле.
Подключение и работа реле:
Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле подключаются к схеме управления. Когда реле подключено правильно, горят зелёный и жёлтый индикаторы. Если горит только зелёный индикатор следует проверить наличие напряжения на клеммах реле и правильность порядка чередования подключённых фаз. При подаче на реле трёхфазного напряжения включается индикатор сеть «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное реле (контакты 11-12 и 21-22 размыкаются, контакты 11-14 и 21-24 замыкаются), включается индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения - реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения, при снижении напряжения ниже фиксированного порога или при обрыве одной фазы, встроенное реле выключается через время t, установленное регулятором времени срабатывания на лицевой панели. При возвращении параметров в норму встроенное реле включается без задержки, установленной пользователем.
Внимание! При обрыве фазы L2 или L3 между сетью и реле, или при отсутствии потребителей в сети, отключение происходит без отсчёта установленной задержки времени срабатывания.

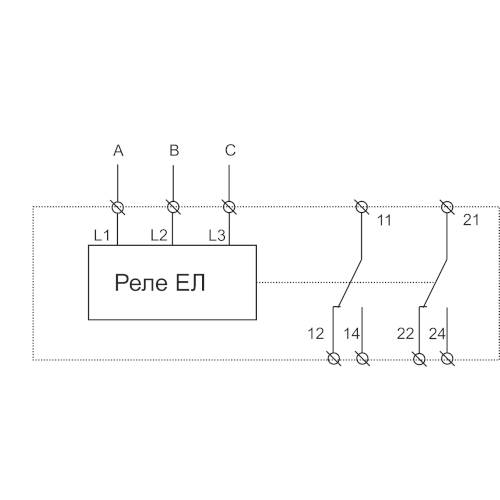

СХЕМА ПОДКЛЮЧЕНИЯ
ЕЛ-11М-22 АС715В УХЛ4 – Характеристики
Технические характеристики:
- Номинальное напряжение Uном 50 Гц: 715 В;
- Минимальное допустимое линейное напряжение: 360 В;
- Максимальное допустимое линейное напряжение: 980 В;
- Потребляемая мощность, не более: 2 ВА;
- Время выключения встроенного реле при:
- снижении напряжения ниже 0,8 Uном ± 5%: 0,1-10 сек;
- обрыве одной фазы: 0,1-10 сек;
- обрыве двух или трёх фаз: 0,1 сек;
- асимметрии линейных напряжений >30± 2%: 0,1-10 сек;
- обратном порядке чередования фаз: 0,1 сек;
- «слипании» фаз: 0,1-10 сек;
- превышении напряжения выше 1,3 Uном ± 5%: 0,1 сек;
- Порог срабатывания при асимметрии фаз: 30%;
- Порог срабатывания на превышение напряжения: 1,3 В Uном;
- Порог срабатывания на снижение напряжения: 0,8 В Uном;
- Минимальное синфазное напряжение включения: 0,85 В Uном;
- Гистерезис напряжения порога срабатывания: 0,05% Uном;
- Погрешность времени срабатывания, не более: ± 10%;
- Максимальный коммутируемый ток: АС250 В 50 Гц (АС1) / DC30 В (DC1): 8 А;
- Максимальная коммутируемая мощность: АС250 В 50 Гц (АС1) / DC30 В (DC1): 2000 ВА / 240 Вт;
- Максимальное коммутируемое напряжение: 400 В (АС1/2 А);
- Максимальное напряжение между цепями питания и контактами реле: АС2000 В (50 Гц - 1 мин.);
- Количество и тип контактов: 2 переключающие группы;
- Механическая износостойкость, не менее: 10х106 циклов;
- Электрическая износостойкость, не менее: 100000 циклов;
- Диапазон рабочих температур (по исполнениям): -25...+55 (УХЛ4) °С, -40…+55 (УХЛ2) °С;
- Температура хранения: -40…+70;
- Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата): УХЛ4 или УХЛ2;
- Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4): уровень 3 (2 кВ/5 кГц);
- Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5): уровень 3 (2 кВ А1-А2);
- Степень защиты по корпусу / по клеммам по ГОСТ 14254-96: IP40 / IP20;
- Степень загрязнения в соответствии с ГОСТ 9920-89: 2;
- Относительная влажность воздуха: до 80% (при 25 °С);
- Высота над уровнем моря: до 2000 м;
- Рабочее положение в пространстве: произвольное;
- Режим работы: круглосуточный;

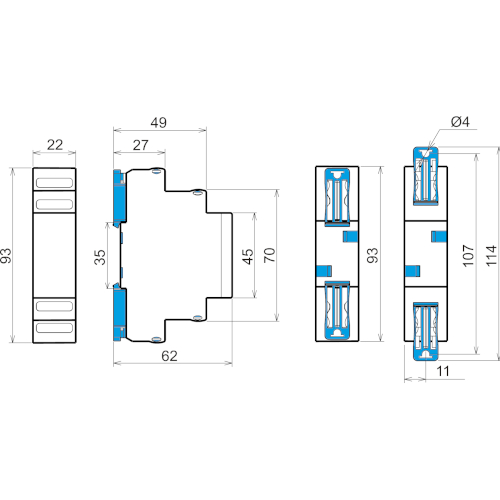

- Габаритные размеры: 22 х 93 х 62 мм;
- Масса: 0,095 кг.
