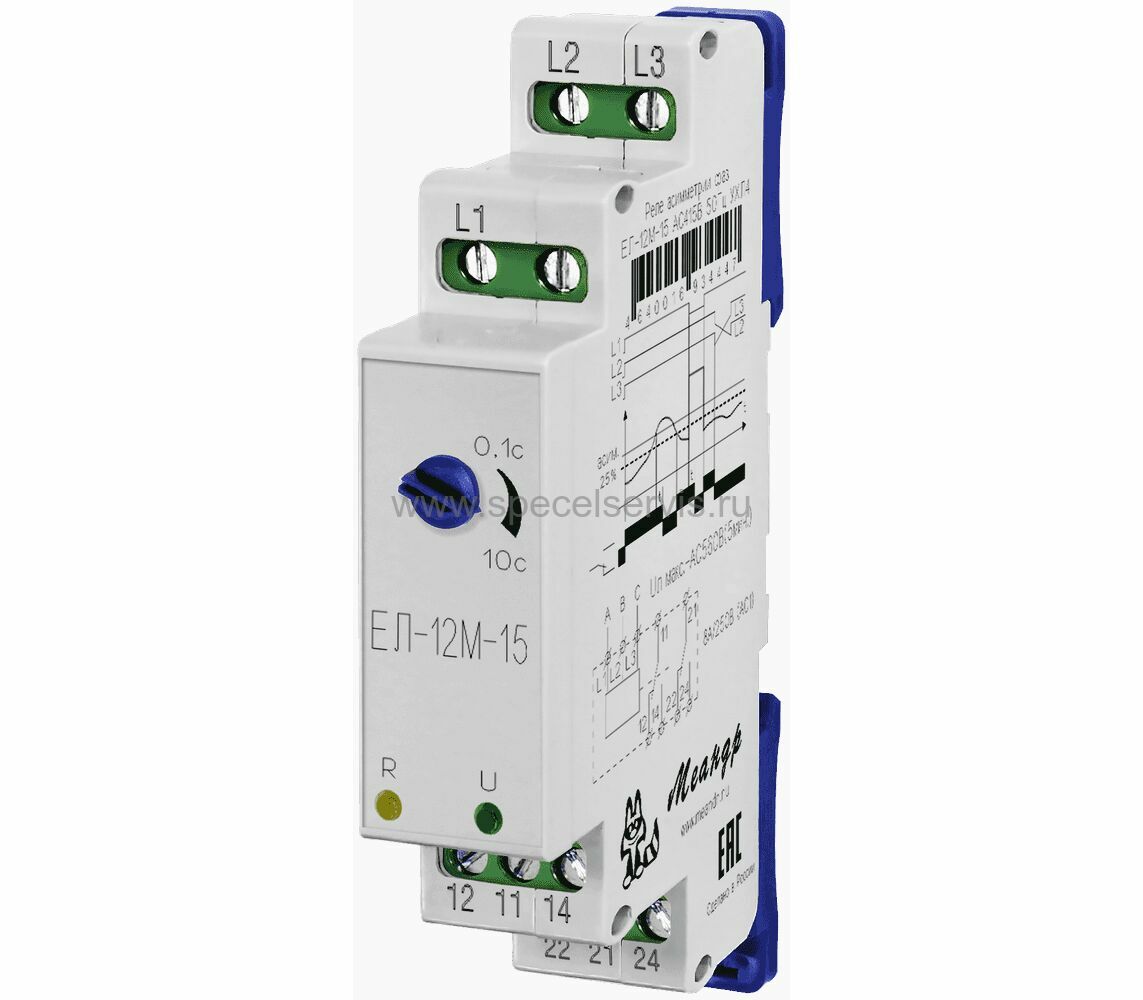

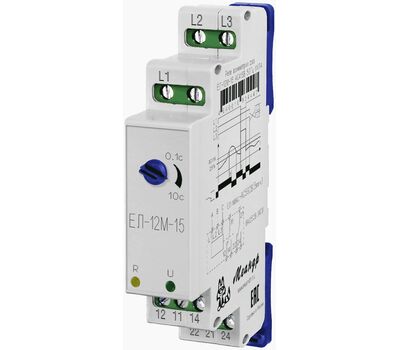

ЕЛ-12М-15 АС230В УХЛ2
Наведите на картинку для увеличения
ЕЛ-12М-15 АС230В УХЛ2 – Описание
Особенности:
- Контроль линейных напряжений в трёхпроводных сетях (без нейтрали)
- Отключение при асимметрии фаз ˃25%
- Отключение при прывышении напряжения выше 1,3 Uном
- Контроль порядка чередования фаз
- Отключение при обрыве фаз
- Отключение при "слипании" фаз
- Задержка отключения от 0,1 до 10 с
НАЗНАЧЕНИЕ РЕЛЕ:
Реле контроля фаз ЕЛ-12М-15 предназначено для использования в схемах автоматического управления для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, превышения напряжения выше фиксированного значения, асимметрию фаз. Реле применяется для защиты трёхфазных асинхронных электродвигателей общепромышленных серий.
ВНИМАНИЕ! Категорически запрещается применять в схемах АВР с нейтралью!!! (т.к. при обрыве нуля, из-за перекоса фазных напряжений, возможно выйдут из строя однофазные нагрузки)
КОНСТРУКЦИЯ РЕЛЕ:
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположен поворотный переключатель времени срабатывания, зелёный индикатор наличия напряжения в сети «U», жёлтый индикатор встроенного исполнительного реле «R».
ПОДКЛЮЧЕНИЕ И РАБОТА РЕЛЕ:
Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле 11-12, 21-24 подключаются к схеме управления. Когда реле подключено правильно, горят зелёный и жёлтый индикаторы. Если горит только зелёный индикатор, следует проверить наличие напряжения на клеммах реле и правильность порядка чередования подключённых фаз. При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров, если они в норме реле включается (контакты 11-12 и 21-22 размыкаются, контакты 11-14 и 21-24 замыкаются). При выходе хотя бы одного параметра за пределы допустимых величин, реле выключается. При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения - реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения или при обрыве одной фазы, встроенное реле выключается через время t, заданное пользователем. При возвращении параметров в норму встроенное реле включается сразу без учёта этой задержки.
ВНИМАНИЕ! При обрыве фазы L2 или L3 между сетью и реле, или при отсутствии потребителей в сети, отключение происходит без отсчёта установленной задержки времени срабатывания.
ВНИМАНИЕ! Минимальное расстояние между аналогичными приборами при установке на DIN-рейку должно быть не менее 5 мм.
ВНИМАНИЕ! Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6х3,5 мм.
СХЕМА ПОДКЛЮЧЕНИЯ
ЕЛ-12М-15 АС230В УХЛ2 – Характеристики
Технические характеристики:
- Номинальное напряжение Uном 50 Гц: 230 В;
- Минимальное допустимое линейное напряжение: 120 В;
- Максимальное допустимое линейное напряжение: 340 В;
- Потребляемая мощность, не более: 2 ВА;
- Время выключения встроенного реле при:
- Обрыве одной фазы: 0,1-10 сек;
- Обрыве двух или трёх фаз: 0,1 сек;
- Асимметрии линейных напряжений>25±2%: 0,1-10 сек;
- Обратном порядке чередования фаз: 0,1 сек;
- синфазное снижение напряжения ниже 0,5 Uном: 0,1 сек;
- «слипании» фаз: 0,1-10 сек;
- Превышении напряжения выше 1,3 Uном ± 5%: 0,1 сек;
- Минимальное синфазное напряжение включения: 0,85 В Uном;
- Гистерезис напряжения порога срабатывания: 0,05 В Uном;
- Погрешность времени срабатывания, не более: ±10%;
- Максимальный коммутируемый ток активная нагрузка: АС250 В 50 Гц (АС1)/DC30 В (DC1): 8 А;
- Максимальная коммутируемая мощность: АС250 В 50 Гц (АС1)/DC30 В (DC1): 2000/240 ВА/Вт
- Максимальное коммутируемое напряжение: 400 В (AC1/2A);
- Максимальное напряжение между цепями питания и контактами реле: АС 2000 В (50 Гц - 1 мин);
- Механическая износостойкость, не менее: 10x106 циклов;
- Электрическая износостойкость, не менее: 100000 циклов;
- Количество и тип контактов: 2 переключающие группы;
- Диапазон рабочих температур (по исполнениям): -25…+55 (УХЛ4) 0C, -40…+55 (УХЛ2) 0C;
- Температура хранения: -40...+70 0C;
- Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4): уровень 3 (2 кВ/5 кГц);
- Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5): уровень 3 (2 кВ L1-L2);
- Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата): УХЛ4 или УХЛ2;
- Степень защиты по корпусу/по клеммам по ГОСТ 14254-96: IP40/IP20;
- Степень загрязнения в соответствии с ГОСТ 9920-89: 2;
- Относительная влажность воздуха: до 80% (при 25 0C);
- Высота над уровнем моря: 2000 м;
- Рабочее положение в пространстве: произвольное;
- Режим работы: круглосуточный;
- Габаритные размеры: 18х93х62 мм;
- Масса: 0,065 кг.
