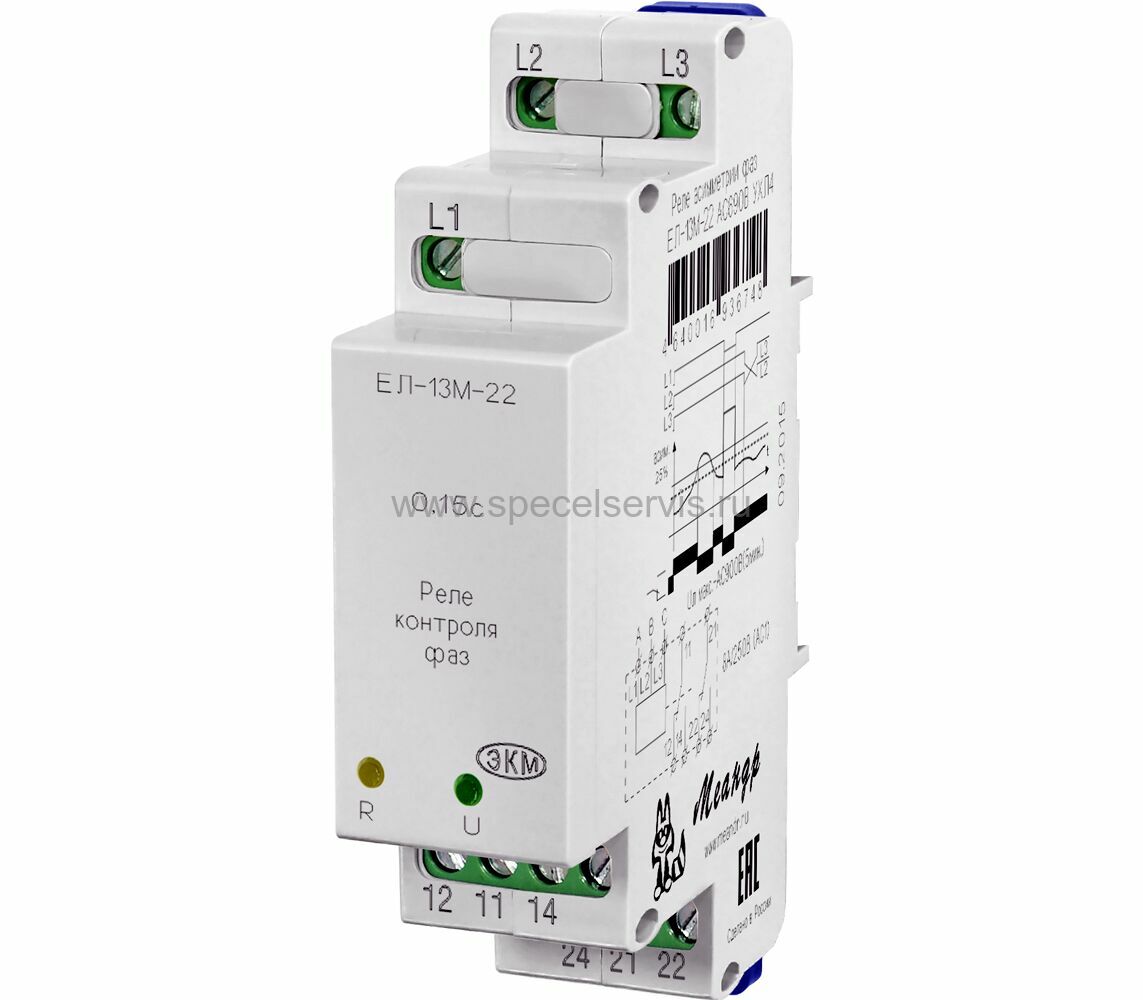

ЕЛ-13М-22 АС690В УХЛ4
Наведите на картинку для увеличения
ЕЛ-13М-22 АС690В УХЛ4 – Описание
Особенности:
- Защита трёхфазных крановых асинхронных двигателей и реверсивных электроприводов
- Фиксированный порог срабатывания при превышении напряжения 1,3 Uном
- Контроль асимметрии, обрыва и "слипания" фаз
- Фиксированная задержка срабатывания – 0,15 с
Назначение:
Реле контроля фаз ЕЛ-13М-22 для крановых электродвигателей предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует обрыв и «слипание» фаз, асимметрию (разбаланс) линейных напряжений, превышение напряжения выше фиксированного значения.
Конструкция:
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположены: зелёный индикатор «U» показывающий наличие напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного реле.
Подключение и работа реле:
Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле 12-11-14, 22-21-24 подключаются к схеме управления. При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров и если они в норме встроенное реле включается (контакты 11-12 и 21-22 размыкаются, контакты 11-14 и 21-24 замыкаются). При возникновении неисправности - выходе хотя бы одного параметра за пределы допустимых величин, встроенное реле выключается через 0,15 с. При возвращении параметров в норму реле включается и вновь осуществляется контроль напряжения сети.
СХЕМА ПОДКЛЮЧЕНИЯ
ЕЛ-13М-22 АС690В УХЛ4 – Характеристики
Технические характеристики:
- Номинальное напряжение Uном 50 Гц: 690 В;
- Минимальное допустимое линейное напряжение: 350 В;
- Максимальное допустимое линейное напряжение: 950 В;
- Потребляемая мощность, не более: 2 ВА;
- Время выключения встроенного реле:
- синфазное снижение напряжения ниже 0,5 Uном: 0,15 сек;
- обрыв одной, двух или трёх фаз: 0,15 сек;
- асимметрии линейных напряжений> 25± 2%: 0,15 сек;
- «слипании» фаз: 0,15 сек;
- превышении напряжения выше 1,3 Uном ± 5%: 0,15 сек;
- Погрешность времени срабатывания, не более: ± 10%;
- Порог срабатывания при асимметрии фаз: 25%;
- Порог срабатывания при превышении напряжения: 1,3 Uном
- Минимальное синфазное напряжение включения: 0,85 В Uном;
- Гистерезис напряжения порога срабатывания: 0,05% Uном;
- Максимальный коммутируемый ток: АС250 В 50 Гц (АС1) / DC30 В (DC1): 8 А;
- Максимальная коммутируемая мощность: АС250 В 50 Гц (АС1) / DC30 В (DC1): 2000 ВА/240 Вт;
- Максимальное коммутируемое напряжение: 400 В (АС1/2А);
- Максимальное напряжение между цепями питания и контактами реле: АС2000 В (50 Гц, 1 мин.);
- Механическая износостойкость, не менее: 10x106 циклов;
- Электрическая износостойкость, не менее: 100000 циклов;
- Количество и тип контактов: 2 переключающие группы;
- Диапазон рабочих температур: -40…+55 °С;
- Температура хранения: -40…+70 °С;
- Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4): уровень 3 (2 кВ/5 кГц);
- Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5): уровень 3 (2 кВ А1-А2);
- Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата): УХЛ 4 или УХЛ2;
- Степень защиты по корпусу / по клеммам по ГОСТ 14254-96: IP40 / IP20;
- Степень загрязнения в соответствии с ГОСТ 9920-89: 2;
- Относительная влажность воздуха: до 80% (при 25 °С);
- Высота над уровнем моря: до 2000 м;
- Рабочее положение в пространстве: произвольное;
- Режим работы: круглосуточный;
- Габаритные размеры: 22х93х62 мм;
- Масса: 0,095 кг.
