РКФ-М03-1-15 AC400В УХЛ4

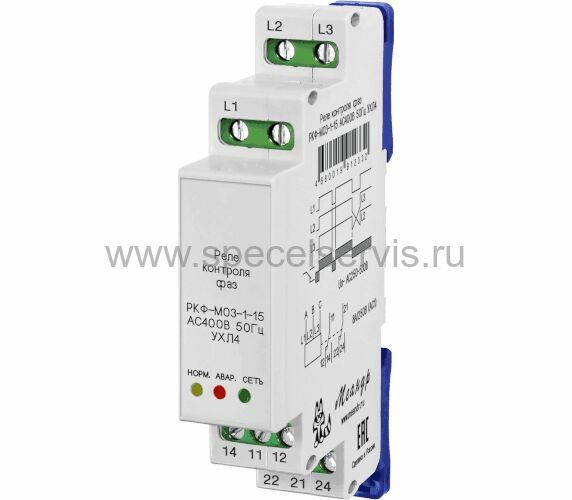

Наведите на картинку для увеличения
РКФ-М03-1-15 AC400В УХЛ4 – Описание
Особенности:
- Контроль порядка чередования фаз
- Контроль обрыва фаз
- Контроль "слипания" фаз
- Не требует дополнительного напряжения питания
- Корпус шириной 18 мм
НАЗНАЧЕНИЕ РЕЛЕ:
Реле чередования фаз РКФ-М03-1-15 предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, наличие, обрыва и «слипания» фаз.
КОНСТРУКЦИЯ РЕЛЕ:
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На передней панели прибора расположены: красный индикатор «авария» и жёлтый индикатор «норма» для индикации состояния контролируемой сети, зелёный индикатор «сеть» включения напряжения питания.
РАБОТА РЕЛЕ:
При подаче на реле трёхфазного напряжения, если все контролируемые параметры находятся в норме, встроенное исполнительное реле включается через время включения (tвкл), при этом мигает жёлтый индикатор «норма» и замкнуты контакты реле 11-14. При возникновении неисправности в сети, контакты реле 11-14 размыкаются, а контакты 11-12 замыкаются и мигает красный индикатор «авария».
ВНИМАНИЕ! В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. При транспортировки может произойти самопроизвольное переключение контактов реле из-за воздействия вибрации или одиночных ударов, что не является признаком дефектности реле. Для восстановления исходного (выключенного) состояния контактов перед вводом реле в эксплуатацию необходимо кратковременно (на 2-3 секунды) подать на реле напряжение питания.
РКФ-М03-1-15 AC400В УХЛ4 – Характеристики
Технические характеристики:
- Номинальное напряжение Uном 50 Гц: 400
В;
- Минимальное допустимое линейное
напряжение: 250 В;
- Максимальное допустимое линейное
напряжение: 530 В;
- Потребляемая мощность, не более: 2 ВА;
- Время включения, t вкл, не более: 1 сек;
- Время выключения (реакции), t выкл, не
более: 0,1 сек;
- Максимальный коммутируемый ток активная
нагрузка: АС250В50Гц (АС1)/DC30 В (DC1): 5 А;
- Максимальная коммутируемая мощность:
АС250 В 50 Гц (АС1)/DC30 В (DC1): 1250 ВА/150 Вт;
- Максимальное коммутируемое напряжение:
400 В;
- Максимальное напряжение между цепями
питания и контактами реле: AC2000 В (50 Гц - 1 мин);
- Механическая износостойкость, не менее: 10х106
циклов;
- Электрическая износостойкость, не менее:
100000 циклов;
- Количество и тип контактов: 1
переключающая группа;
- Диапазон рабочих температур: -40...+55 0C;
- Температура хранения: -40...+70 0C;
- Помехоустойчивость от пачек импульсов в
соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4): уровень 3 (2 кВ/5 кГц);
- Помехоустойчивость от перенапряжения в
соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5): уровень 3 (2 кВ L1-L2);
- Климатическое исполнение и категория
размещения по ГОСТ 15150-69 (без образования конденсата): УХЛ4/УХЛ2;
- Степень защиты по корпусу/по клеммам по
ГОСТ 14254-96: IP40/IP20;
- Степень загрязнения в соответствии с
ГОСТ 9920-89: 2;
- Относительная влажность воздуха до 80%
(при 25 0C);
- Высота над уровнем моря: 2000 м;
- Рабочее положение в пространстве:
произвольное;
- Режим работы: круглосуточный;
- Габаритные размеры: 18х90х63 мм;
- Масса, не более: 0,05 кг.
