РКФ-М04-1-22 AC715В УХЛ4 – Описание
Контроль высоковольтных сетей (в корпусе 22мм)
- Контроль трёхфазного линейного напряжения в сетях 0,7 (0,5) кВ без нейтрали
- Фиксированный порог срабатывания при превышении напряжения 1,3Uном
- Контроль порядка чередования фаз
- Контроль обрыва фаз
- Контроль "слипания" фаз
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля фаз предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв фаз, «слипание» фаз, превышение (снижение) напряжения выше (ниже) фиксированного значения.
ВНИМАНИЕ: Не рекомендуется применять в схемах с АВР с нейтралью!!! (т.к. при обыве нуля, из-за перекоса фазных напряжений, возможно выйдут из строя однофазные нагрузки)
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.

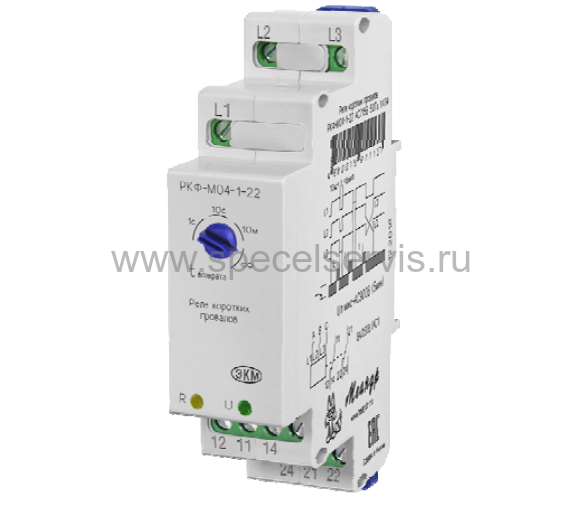

На лицевой панели РКФ-М04-1-22 расположены регулятор значения времени возврата реле (время включения реле после устранения всех контролируемых неисправностей сети). зелёный индикатор включения напряжения питания «U», жёлтый индикатор включения встроенного реле «R».
Параметр
|
Ед.изм.
|
ЕЛ-11М-22, ЕЛ-12М-22, РКФ-М06-11-22, РКФ-М06-12-22, РКФ-М06-13-22, РКФ-М07-1-22
|
ЕЛ-13М-22
|
РКФ-М04-1-22 | |
Номинальное напряжение Uном 50Гц, по исполнениям | В | 500, 690, 715 | 715 | ||
Минимальное допустимое линейное напряжение, по исполнениям | В | 250, 350, 360 | 400 | ||
Максимальное допустимое линейное напряжение, по исполнениям | В | 700, 950, 980 | 800 | ||
Потребляемая мощность, не более | ВА | 2 | 3 | ||
Время выключения встроенного реле при:
|
|||||
Обрыве одной фазы
|
с
|
0,1-10
|
0,15
|
- | |
Обрыве двух или трёх фаз
|
с
|
0,1
|
0,15
|
- | |
Асимметрии линейных напряжений | с | 0,1-10 | 0,15 | - | |
Обратном порядке чередования фаз
|
с
|
0,1
|
0,15
|
- | |
«Слипании» фаз
|
с
|
0,1-10
|
0,15
|
- | |
Превышении напряжения выше 1,3Uном ± 5%Uном
|
с
|
0,1
|
0,15
|
- | |
Порог срабатывания на превышение напряжения | В | 1,3Uном | - | ||
Минимальное синфазное напряжение включения
|
В
|
0,85Uном
|
- | ||
Погрешность времени срабатывания, не более
|
%
|
± 10
|
- | ||
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | А | 8 | |||
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 2000/240 | |||
Количество и тип контактов
|
|
2 переключающие группы
|
|||
Максимальное коммутируемое напряжение
|
В
|
400 (AC1/2A)
|
|||
Максимальное напряжение между цепями питания и контактами реле
|
В
|
АС2000 (50Гц - 1мин)
|
|||
Механическая износостойкость, не менее
|
циклов
|
10х106
|
|||
Электрическая износостойкость, не менее
|
циклов
|
100000
|
|||
Диапазон рабочих температур (по исполнениям)
|
0C
|
-25...+55 (УХЛ4)
-40…+55 (УХЛ2)
|
-40…+55 (УХЛ2)
|
-25...+55 (УХЛ4)
-40…+55 (УХЛ2)
0...+55 (ТМ) |
|
Температура хранения
|
0C
|
-40...+70
|
|||
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4, УХЛ2 или ТМ | ||||
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | ||||
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | ||||
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | ||||
Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||||
Относительная влажность воздуха
|
%
|
до 80 (при 250C)
|
|||
Высота над уровнем моря
|
м
|
2000
|
|||
Рабочее положение в пространстве
|
|
произвольное
|
|||
Режим работы
|
|
круглосуточный
|
|||
Габаритные размеры | мм | 22х93х62 | |||
Масса | кг | 0,095 |
