РКФ-М05-1-15 AC110В УХЛ4 – Описание
Реле контроля фаз РКФ-М05-1-15 с контролем чередования фаз,
раздельная регулировка порогов срабатывания
- Контроль перенапряжения по любой из фаз
- Контроль снижения напряжения любой из фаз
- Контроль обрыва фаз
- Контроль "слипания" фаз
- Контроль чередования фаз (только в РКФ-М05-1-15)
- Регулируемый верхний порог срабатывания от 105 до 130%Uном
- Регулируемый нижний порог срабатывания от 70 до 95% Uном
- Регулируемая задержка срабатывания от 0,1 до 10с
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля фаз РКФ-М05-1-15 предназначено для контроля трёхфазного напряжения в трёхпроводных сетях без нейтрали. Реле контролирует обрыв, чередование и «слипание» фаз, линейное превышение (снижение) напряжения выше (ниже) установленного значения.
КОНСТРУКЦИЯ РЕЛЕ

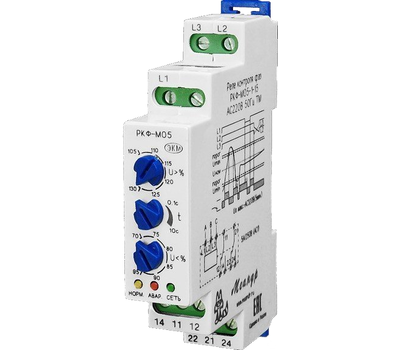

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной с тороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: поворотный переключатель для установки верхнего «U>%» порога срабатывания, поворотный переключатель для установки времени задержки срабатывания, поворотный переключатель для установки нижнего «U<%» порога срабатывания, жёлтый индикатор включения исполнительного реле «НОРМ.», красный индикатор ошибок сети «АВАР.», зелёный индикатор включения напряжения питания.
УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1 - 2000, ГОСТ Р 51317.4.4 - 99, ГОСТ Р 51317.4.5 - 99. Сопротивление изоляции реле, не бывших в эксплуатации, соответствует ряду 3 по ГОСТ 12434 - 83. Конденсация влаги на поверхности изделия не допускается.
ПОДКЛЮЧЕНИЕ И РАБОТА РЕЛЕ
Реле не требует оперативного питания, питается от контролируемой сети трёхфазного напряжения. Подключение контролируемой сети производится к клеммам L1, L2, L3. Встроенное электромагнитное реле включается при подаче питания, если все контролируемые параметры находятся в норме, о чем будет сигнализировать мигающий индикатор «НОРМ.», при этом контакты реле 11-14, 21-24 замыкаются, а контакты 11-12, 21-22-размыкаются. При возникновении ошибки (отклонении хотя бы одного параметра от номинального значения) реле выключится по окончании отсчёта времени срабатывания реле, если задержка установлена. При этом контакты, 11-14, 21-24 - разомкнуться, контакты 11-12, 21-22 - замкнуться и включится мигающий индикатор «АВАР.». При пропадании двух или трёх фаз одновременно реле выключится без отсчёта задержки времени срабатывания. При возвращении контролируемого параметра в норму, реле включится сразу, без учёта задержки времени срабатывания, о чем будет сигнализировать мигающий индикатор «НОРМ.».
ВНИМАНИЕ: В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. При транспортировке может произойти самопроизвольное переключение контактов реле из-за воздействия вибрации или одиночных ударов, что не является признаком дефектности реле. Для восстановления исходного (выключенного) состояния контактов перед вводом реле в эксплуатацию необходимо кратковременно (на 2-3 секунды) подать на реле напряжение питания.
Информация для заказа
РКФ | - | М03 | - | 1 | - | 15 | АС400В | УХЛ4 |
1 | 2 | 3 | 4 |
1. РКФ Реле контроля фаз
2. Назначение реле
М03-1-15 - контроль чередования, обрыва и «слипания» фаз
М04-1-15 - контроль от кратковременных провалов напряжения (10 мс)
М05-1-15 - раздельная регулировка порогов срабатывания с контролем чередования фаз
М05-2-15 - раздельная регулировка порогов срабатывания без контроля чередования фаз
М06-11-15 - общепромышленное исполнение
М06-12-15 - для двигателей
М06-13-15 - для крановых двигателей
М07-1-15 - совмещенная регулировка срабатывания по максимальному/минимальному напряжению
М08-1-15, М08-2-15, М08-3-15 - с контролем сопротивления изоляции
3. Напряжение питания
4. Климатическое исполнение.
Параметр | Ед.изм. | AC100В | AC110В | AC230В | AC400В | AC415В |
Номинальное напряжение Uном 50Гц | В | 100 | 110 | 230 | 400 | 415 |
Минимальное допустимое линейное напряжение | В | 150 | 165 | 340 | 560 | 600 |
Максимальное допустимое линейное напряжение | В | 50 | 55 | 120 | 210 | 225 |
Потребляемая мощность, не более | ВА | 4 | ||||
Диапазон установки порогов перенапряжения от Uном | В | 105-130 | ||||
Диапазон установки порогов снижения напряжения от Uном | В | 70-95 | ||||
Точность установки порогов напряжения от Uном | В | ±5 | ||||
Гистерезис напряжения зоны срабатывания | % | 4 | ||||
Регулируемая задержка срабатывания | с | 0,1-10 | ||||
Максимальный коммутируемый ток активная нагрузка: АС250В,50 Гц (АС1)/DC30В (DC1) | А | 8 | ||||
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 2000/240 | ||||
Максимальное коммутируемое напряжение | В | 400 (AC1/2A) | ||||
Время включения реле, не более | с | 1 | ||||
Количество и тип выходных контактов | 2 переключающие группы | |||||
Механическая износостойкость, не менее | циклов | 10x106 | ||||
Электрическая износостойкость, не менее | циклов | 100000 | ||||
Максимальное напряжение между цепями питания и контактами реле | В | 2000 (50Гц - 1мин) | ||||
Степень защиты (по корпусу/по клеммам) | IP40/IP20 | |||||
Диапазон рабочих температур | 0С | - 25…+55 (УХЛ4) -40…+55 (УХЛ2) -0…+55 (ТМ) |
||||
Температура хранения | 0С | -40…+70 | ||||
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 или ТМ | |||||
Габаритные размеры | мм | 18х93х62 | ||||
Относительная влажность воздуха | % | до 80 (при 25 0С) | ||||
Высота над уровнем моря | м | 2000 | ||||
Рабочее положение в пространстве | произвольное | |||||
Режим работы | круглосуточный | |||||
Масса | кг | 0,055 |
СХЕМЫ ПОДКЛЮЧЕНИЯ РЕЛЕ
