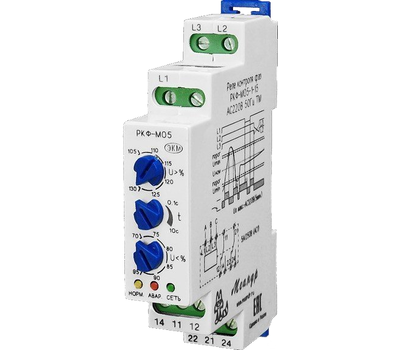

РКФ-М05-1-15 AC230В УХЛ4

Реле контроля фаз РКФ-М05-1-15 с контролем чередования фаз,
раздельная регулировка порогов срабатывания

• Контроль перенапряжения по любой из фаз
• Контроль снижения напряжения любой из фаз
• Контроль обрыва фаз
• Контроль "слипания" фаз
• Контроль чередования фаз (только в РКФ-М05-1-15)
• Регулируемый верхний порог срабатывания от 105 до 130%U_ном
• Регулируемый нижний порог срабатывания от 70 до 95% U_ном
• Регулируемая задержка срабатывания от 0,1 до 10с



НАЗНАЧЕНИЕ

Реле контроля фаз РКФ-М05-1-15 предназначено для контроля трёхфазного напряжения в трёхпроводных сетях без нейтрали. Реле контролирует обрыв, чередование и «слипание» фаз, линейное превышение (снижение) напряжения выше (ниже) установленного значения.

КОНСТРУКЦИЯ

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной с тороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: поворотный переключатель для установки верхнего «U>%» порога срабатывания, поворотный переключатель для установки времени задержки срабатывания, поворотный переключатель для установки нижнего «U<%» порога срабатывания, жёлтый индикатор включения исполнительного реле «НОРМ.», красный индикатор ошибок сети «АВАР.», зелёный индикатор включения напряжения питания.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с². Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1 - 2000, ГОСТ Р 51317.4.4 - 99, ГОСТ Р 51317.4.5 - 99. Сопротивление изоляции реле, не бывших в эксплуатации, соответствует ряду 3 по ГОСТ 12434 - 83. Конденсация влаги на поверхности изделия не допускается.

ПОДКЛЮЧЕНИЕ И РАБОТА РЕЛЕ

Реле не требует оперативного питания, питается от контролируемой сети трёхфазного напряжения. Подключение контролируемой сети производится к клеммам L1, L2, L3. Встроенное электромагнитное реле включается при подаче питания, если все контролируемые параметры находятся в норме, о чем будет сигнализировать мигающий индикатор «НОРМ.», при этом контакты реле 11-14, 21-24 замыкаются, а контакты 11-12, 21-22-размыкаются. При возникновении ошибки (отклонении хотя бы одного параметра от номинального значения) реле выключится по окончании отсчёта времени срабатывания реле, если задержка установлена. При этом контакты, 11-14, 21-24 - разомкнуться, контакты 11-12, 21-22 - замкнуться и включится мигающий индикатор «АВАР.». При пропадании двух или трёх фаз одновременно реле выключится без отсчёта задержки времени срабатывания. При возвращении контролируемого параметра в норму, реле включится сразу, без учёта задержки времени срабатывания, о чем будет сигнализировать мигающий индикатор «НОРМ.».

Внимание: В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. При транспортировке может произойти самопроизвольное переключение контактов реле из-за воздействия вибрации или одиночных ударов, что не является признаком дефектности реле. Для восстановления исходного (выключенного) состояния контактов перед вводом реле в эксплуатацию необходимо кратковременно (на 2-3 секунды) подать на реле напряжение питания.

Информация для заказа

1. РКФ Реле контроля фаз
2. Назначение реле
   М03-1-15 - контроль чередования, обрыва и «слипания» фаз
   М04-1-15 - контроль от кратковременных провалов напряжения (10 мс)
   М05-1-15 - раздельная регулировка порогов срабатывания с контролем чередования фаз
   М05-2-15 - раздельная регулировка порогов срабатывания без контроля чередования фаз
   М06-11-15 - общепромышленное исполнение
   М06-12-15 - для двигателей
   М06-13-15 - для крановых двигателей
   М07-1-15 - совмещенная регулировка срабатывания по максимальному/минимальному напряжению
   М08-1-15, М08-2-15, М08-3-15 - с контролем сопротивления изоляции
3. Напряжение питания
4. Климатическое исполнение.

СХЕМА ПОДКЛЮЧЕНИЯ
