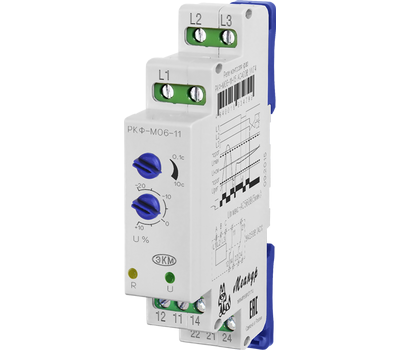

РКФ-М06-11-15 AC230В УХЛ2
Наведите на картинку для увеличения
РКФ-М06-11-15 AC230В УХЛ2 – Описание
Реле контроля фаз РКФ-М06-11-15
общепромышленное исполнение
- Фиксированный порог на превышение напряжения 1,3 Uном
- Регулируемый нижний порог отключения (0,8 ...1,1) Uном
- Контроль порядка чередования фаз
- Контроль обрыва фаз
- Контроль "слипания" фаз
- Регулируемая задержка срабатывания 0,1...10с
- Питание реле осуществляется от контролируемой сети
| Параметр/Наименование | РКФ-М06-11-15 обще- промышленное |
РКФ-М06-12-15 для электродвигателей |
РКФ-М06-13-15 для крановых электродвигателей |
| Контроль обрыва фазы | + | + | + |
| Контроль "слипания" фаз | + | + | + |
| Контроль чередования фаз | + | + | + |
| Контроль асимметрии фаз | >30% | 5...25% (регулируемый) | |
| Контроль повышения напряжения | 1,3 Uном | 1,3 Uном | 1,3 Uном |
| Контроль снижения напряжения | 0,8...1,1Uном (регулируемый) | Синфазном снижении напряжения ниже – 0,5Uном | |
| Задержка срабатывания, с | 0,1-10 | 0,15 | |
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля фаз РКФ-М06-11-15 предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, асимметрию напряжения, превышение напряжения выше фиксированного значения, снижение напряжения ниже установленного порога. Технические характеристики реле приведены в таблице.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: поворотный переключатель времени срабатывания, поворотный переключатель порога срабатывания «Uф%», зелёный индикатор «U» наличия напряжения питания. Жёлтый индикатор «R включения встроенного исполнительного реле.
РАБОТА РЕЛЕ
Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле. Выходные контакты реле подключаются к схеме управления. Если реле подключено правильно, горят зелёный и жёлтый индикаторы. Если горит только зелёный индикатор, следует проверить напряжение на клеммах и правильность порядка чередования подключённых фаз.
При подаче питания на реле загорается зелёный индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле (контакты реле 11-12 и 21-22 -размыкаются, контакты реле 11-14 и 21,24-замыкаются) и загорается жёлтый индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения равного 1,3Uном - реле выключается без отсчёта установленной задержки времени срабатывания. При отклонении Uном от значения установленного порога, при асимметрии фаз, при «слипании» фаз или при обрыве одной фазы, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки.
Информация для заказа
| РКФ | - | М03 | - | 1 | - | 15 | АС400В | УХЛ4 |
| 1 | 2 | 3 | 4 | |||||
1. РКФ Реле контроля фаз
2. Назначение реле
М03-1-15 - контроль чередования, обрыва и «слипания» фаз
М04-1-15 - контроль от кратковременных провалов напряжения (10 мс)
М05-1-15 - раздельная регулировка порогов срабатывания с контролем чередования фаз
М05-2-15 - раздельная регулировка порогов срабатывания без контроля чередования фаз
М06-11-15 - общепромышленное исполнение
М06-12-15 - для двигателей
М06-13-15 - для крановых двигателей
М07-1-15 - совмещенная регулировка срабатывания по максимальному/минимальному напряжению
М08-1-15, М08-2-15, М08-3-15 - с контролем сопротивления изоляции
3. Напряжение питания
4. Климатическое исполнение.
| Параметр | Ед.изм. | AC100В | AC110В | AC230В | AC400В | AC415В |
| Номинальное напряжение Uном 50Гц | В | 100 | 110 | 230 | 400 | 415 |
| Минимальное допустимое линейное напряжение | В | 50 | 55 | 120 | 200 | 208 |
| Максимальное допустимое линейное напряжение | В | 150 | 165 | 340 | 540 | 560 |
| Пределы регулирования нижнего порога срабатывания | В | (0,8...1,1) Uном | ||||
| Потребляемая мощность, не более | ВА | 2 | ||||
| Погрешность отсчета порога срабатывания | В | 0,05Uном | ||||
| Погрешность установки порога срабатывания | % | ±5Uном | ||||
| Гистерезис напряжения порога срабатывания | В | 0,02 Uном | ||||
| Время выключения встроенного реле: | ||||||
| снижение напряжения ниже 0,8...1,1 Uном | с | 0,1-10 | ||||
| обрыв одной фазы | c | 0,1-10 | ||||
| обрыв двух или трех фаз | c | 0,1 | ||||
| обратный порядок чередования фаз | c | 0,1 | ||||
| "слипание" фаз | c | 0,1-10 | ||||
| превышении напряжения выше 1,3Uном ±5% | c | 0,1 | ||||
| Погрешность времени срабатывания, не более | % | ±10 | ||||
| Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1) | А | 8 | ||||
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1) | ВА/Вт | 2000/240 | ||||
| Максимальное коммутируемое напряжение | В | 400 (AC1/2A) | ||||
| Максимальное напряжение между цепями питания и контактами реле | В | AC2000 (50Гц - 1мин) | ||||
| Количество и тип выходных контактов | 2 переключающие группы | |||||
| Механическая износостойкость, не менее | циклов | 10x106 | ||||
| Электрическая износостойкость, не менее | циклов | 100000 | ||||
| Степень защиты (по корпусу/по клеммам) | IP40/IP20 | |||||
| Диапазон рабочих температур | 0С | - 25…+55 (УХЛ4) -40…+55 (УХЛ2) |
||||
| Температура хранения | 0С | -40…+70 | ||||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |||||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ L1-L2) | |||||
| Габаритные размеры | мм | 18х93х62 | ||||
| Относительная влажность воздуха | % | до 80 (при 25 0С) | ||||
| Высота над уровнем моря | м | 2000 | ||||
| Рабочее положение в пространстве | произвольное | |||||
| Режим работы | круглосуточный | |||||
| Масса | кг | 0,07 | ||||
СХЕМЫ ПОДКЛЮЧЕНИЯ РЕЛЕ
